Редуктор червячный ЧН-180

Севастопольский национальный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине: "Технология машиностроения"
На тему: "Разработка технологического процесса сборки червячного редуктора"
Севастополь 2014

Выполнение курсового проекта по курсу «Основы технологии машиностроения» является одним из основных этапов практической подготовки инженеров. Практические навыки, приобретенные студентами в период самостоятельной работы над проектом, способствуют закреплению теоретических знаний, полученных в лекционных курсах.
В данном курсовом проекте разрабатывается технологический процесс сборки одноступенчатого червячного редуктора, предназначенного для передачи исполнительному механизму крутящего момента.
Так же производится подбор оборудования и оснастки, нормирование сборочных операций. Для контроля работоспособности редуктора разрабатывается структурная схема испытательного стенда. Приводится описание приспособления для запрессовки – оправки.

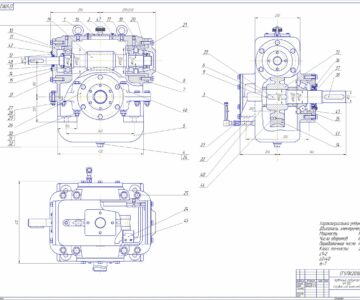

Курсовой проект содержит 2 лист формата А1(Сборочный чертеж и технологическая схема сборки), спецификации, 25 страниц пояснительной записки.

Состав: Технологическая схема сборки редуктора, Колесо червячное в сборе (схема сборки), Сборочный чертеж редуктора, ПЗ, Спецификация Язык документа

Софт: КОМПАС-3D 14 SP1
