Блокировка вакуумного выключателя

332

8174

3D модель Блокировка вакуумного выключателя

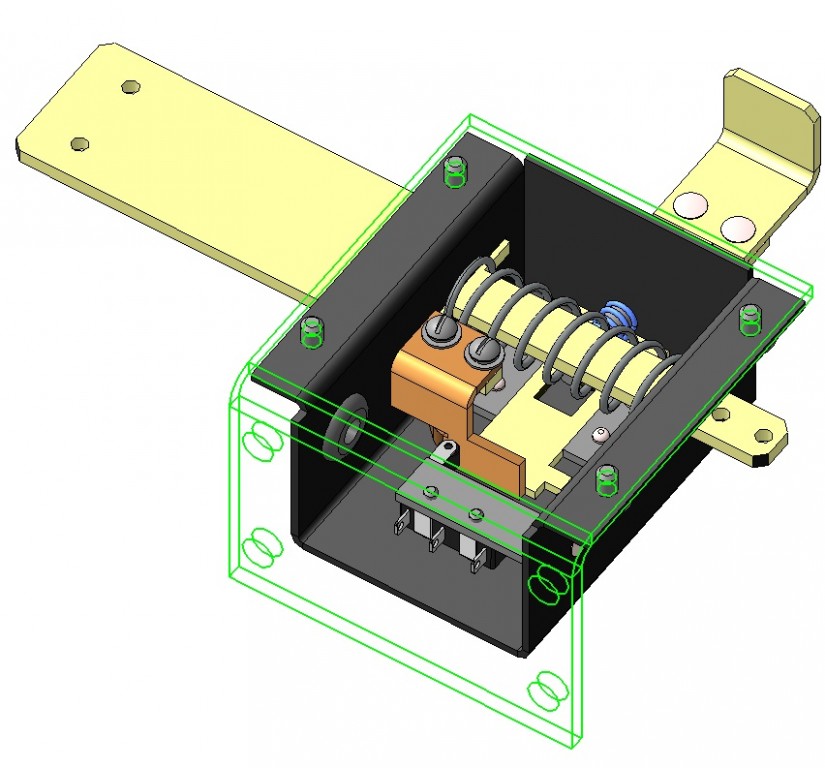

Узел блокировочный пружинный с концевым микропереключателем MSW-13 ( 5A, 125250AC) SPDT3P блокирующим сигнал включения вакуумного выключателя, осуществляет механическую и электрическую блокировку выключателя и приводов разъединителей.

Блокировка Выключатель Выключатель вакуумный выключатель электровакуумный электровакуумный

Автор

Евгений

Дата

14.11.2012

Язык

Русский

Состав

3D-Модели, Cборочный чертёж (CБ), Спецификация.

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Блокировка КБ.03.000
- 3D
  - КБ.03.000_Блокировка.a3d
  - КБ.03.010_Кронштейн.m3d
  - КБ.03.001_Корпус.m3d
  - КБ.03.006_Пружина.m3d
  - Заклепка вытяжная ИСО 15983 –312 – A2А2.m3d
  - КБ.03.007_Толкатель.m3d
  - КБ.03.008_Ограничитель.m3d
  - КБ.03.009_Ручка фиксатора.m3d
  - КБ.03.002_Фиксатор.m3d
  - Микропереключатель MSW-13 ( 5A, 125250AC) SPDT3P.m3d
  - КБ.03.012_Уголок.m3d
  - КБ.03.011_Направляющая.m3d
  - КБ.03.013_Удлинитель.m3d
  - КБ.01.310_Пружина.m3d
  - КБ.03.004_Пластина.m3d
  - КБ.03.005_Уголок.m3d
- Чертежи
  - КБ.03.000-Блокировка.cdw
  - КБ.03.000_Блокировка.spw
  - КБ.03.004_Пластина.cdw
  - КБ.03.011_Направляющая.cdw
  - КБ.03.002_Фиксатор.cdw
  - КБ.03.010_Кронштейн.cdw
  - КБ.03.012_Уголок.cdw
  - КБ.01.310_Пружина.cdw
  - КБ.03.006_Пружина.cdw
  - КБ.03.013_Удлинитель.cdw
  - КБ.03.007_Толкатель.cdw
  - КБ.03.008_Ограничитель.cdw
  - КБ.03.005_Уголок.cdw
  - КБ.03.001_Корпус.cdw
  - КБ.03.009_Ручка фиксатора.cdw
- DXF
  - КБ.03.005_Уголок.dxf
  - КБ.03.013_Удлинитель.dxf
  - КБ.03.010_Кронштейн.dxf
  - КБ.03.012_Уголок.dxf
  - КБ.03.001_Корпус.dxf
  - КБ.03.011_Направляющая.dxf
  - КБ.03.004_Пластина.dxf
  - КБ.03.008_Ограничитель.dxf
  - КБ.03.009_Ручка фиксатора.dxf
  - КБ.03.007_Толкатель.dxf
  - КБ.03.002_Фиксатор.dxf
