Дипломный проект на тему: Проектирование электроснабжения и выбор электрооборудования цеха обработки цветных металлов завода продольно-строгальных станков.

Крымский Индустриально-Строительный Техникум
Специальность Монтаж наладка и Эксплуатация Электрооборудования Промышленных и Гражданских Зданий
Дипломный проект На тему : Проектирование электроснабжения и выбор электрооборудования цеха обработки цветных металлов завода продольно-строгальных станков.
Крымск 2019

1.ИСХОДНЫЕ ДАННЫЕ
1.1 Краткая характеристика цеха обработки цветных металлов
Цех обработки цветных металлов завода продольно-строгальных станков предназначен для обработки и подготовке цветных металлов к транспортировки и продаже.
Он имеет станочное отделение, в котором установлено оборудование:
Прокатный стран, 4-валковый прокатные станы, краны мостовые 5т и кран мостовой 10т, ножницы-тяпки, ножницы дисковые концевые, ножницы дисковые, прокладочные станки, сушильная печь, листоправочная машина, гидравлический пресс, ножницы гильотинные, вальцешлифовальные станоки, пресс, брикетировочные прессы, токарные полуавтоматы, вертикально-сверлильные станки, токарно-винтовые станки. Цех предусматривает наличие помещений для цеховой ТП, кладовая запчастей, гарбероб и комнату мастеров.
ЭСН осуществляется от ГПП. Напряжение на ГПП –10 кВ.
Грунт в районе КПЦ – суглинок с температурой +15 °С. От этой же цеховой ТП намечается ЭСН при расширении станочного парка.
Каркас здания смонтирован из блоков-секций длиной 6 м каждая.
Размеры цеха A×B×H =36×24×8 м. Дополнитеное помещение по ТП с размерами 6×6×4 м.
Вспомогательные помещения высотой 4 м.
Осветительные электросети рассчитаны на переменный ток с промышленной частотой 50 Гц и напряжением 220 В.

В данной работе рассматривается проектирование электроснабжения и выбор электрооборудования цеха обработки цветных металлов завода продольно-строгальных станков.

Проведен выбор подходящего оборудования, расчет и подсчитана локальная смета на его монтаж.

Графическая часть содержит Однолинейную схему и силовую схему электрооборудования цеха продольно-строгальных станков.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ.................................................................................................................6
1. ИСХОДНЫЕ ДАННЫЕ..................................................................................... 7
1.1. Характеристика и потребителей электроэнергии......................................... 7
1.2. Основные сведения об установленном электрооборудовании.................... 10
1.3. Классификация помещений по взвыво-, пожаро- и электроопасности …. 12
1.4. Категория надежности и выбор схемы электроснабжения………………. 14
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ.................................................. 15
2.1. Расчет силовых загрузок................................................................................. 15
2.2. Расчет нагрузок освещения............................................................................. 20
3. ВЫБОР ЭЛЕКТРООБОРУДОВАНИЯ………………………………………. 24
3.1. Расчёт и выбор компенсирующего устройства............................................. 24
3.2. Выбор типа, числа и мощности силовых трансформаторов........................ 25
3.3. Выбор марки и сечения линии электроснабжения………………………... 26
3.4. Проверка выбранного сечения линии по потере напряжения……………. 30
3.5. Выбор аппаратов защиты................................................................................ 31
3.5.1. Выбор Рубильников……………………………………………………….. 31
3.5.2. Выбор предохранителей…………............................................................... 33
3.5.3. Выбор автоматических выключателей....................................................... 34
3.5.4.Выбор распределительных пунктов………………………………………. 38
4. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ……………………………. 39
5. РАСЧЕТ ЗАЗЕМЛЕНИЯ……………………………………………………… 44
5. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ.......................................................................... 48
5.1 Ведомость количества и наименования оборудования для электромонтажных работ....................................................................................... 48

5.2. Локальные сметы на монтаж электрооборудования 50
7. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ, ОБЕСПЕЧЕНИЕ ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ............................................................... 53
7.1. Мероприятия по охране труда и техники безопасности.............................. 53
7.2. Мероприятия по охране окружающей среды................................................ 56
ЗАКЛЮЧЕНИЕ………………………………………………………………....... 58
СПИСОК ИСТОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ…………………………………. 59

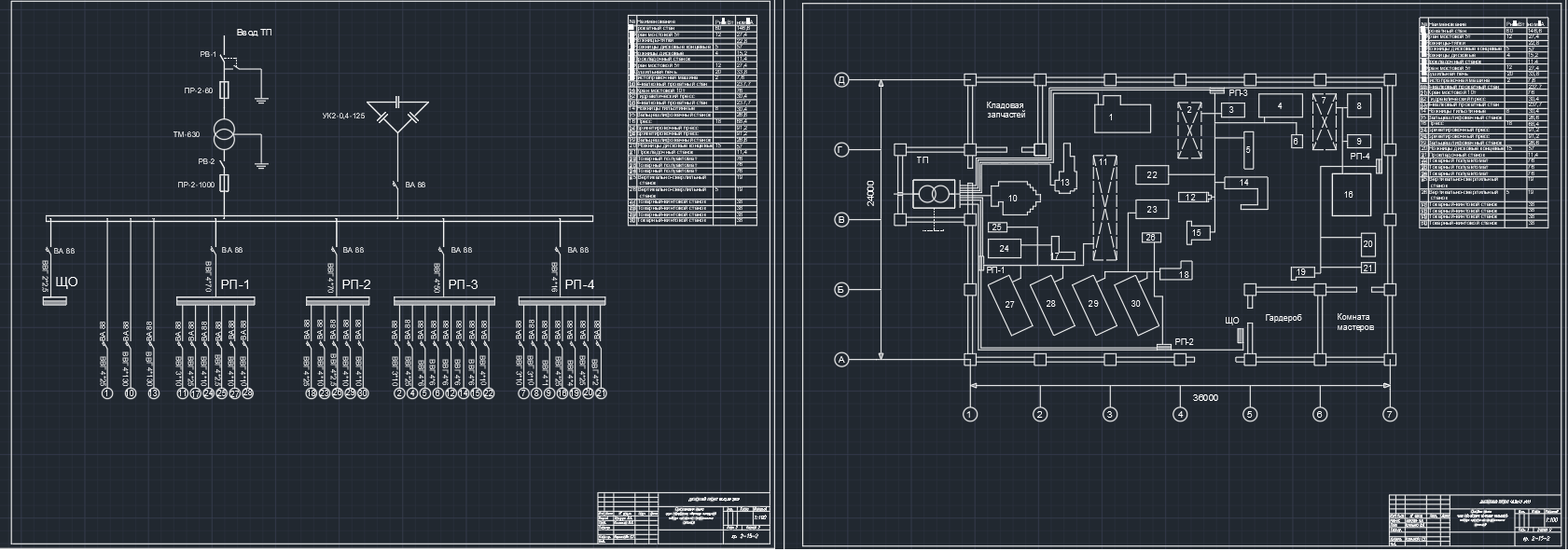

Графическая часть проекта:
- силовая схема цеха обработки цветных металлов завода продольно-строгальных станков, Лист 1;
- однолинейная схема цеха обработки цветных металлов завода продольно-строгальных станков, Лист 2.
