УГАТУ
Кафедра электромеханики
Курсовой проект по дисциплине "Электрические машины"
На тему "Двигатель постоянного тока"
Уфа 2020
Номинальный режим работы – продолжительный;
Номинальная отдаваемая мощность – P2=45 кВт;
Номинальное напряжение – U= 440 В;
Номинальная частота вращения – n = 1000 об/ми;
Максимальная частота вращения – nmax=1500 об/мин;
Кратковременная перегрузка по току – ;
Род возбуждения – параллельное со стабилизирующей последовательной обмоткой;
Источник и условия питания – тиристорные преобразователи с коэффициентом пульсации 1,1;
Степень защиты от внешних воздействий – IP22;
Способ охлаждения – IC01;
Исполнение по способу монтажа – IM1001;
Климатические условия и категория размещения – У4;
Форма выступающего конца вала – цилиндрическая.

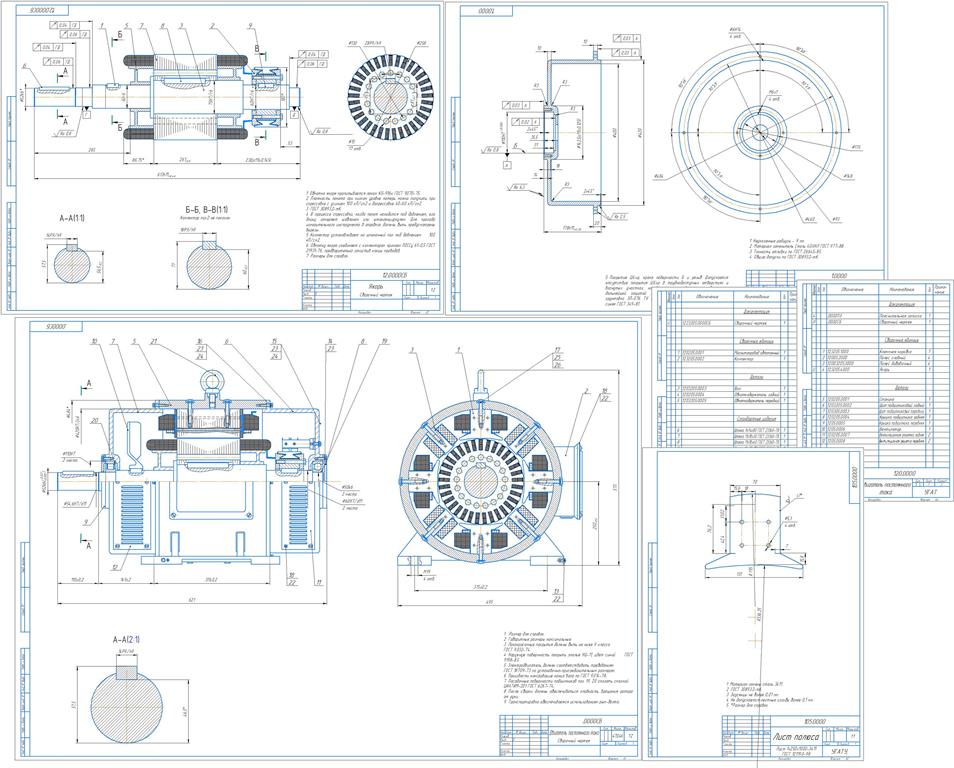

В данном курсовом проекте произведен расчет двигателя постоянного тока на основе двигателя типа 2П.
Содержание
Введение 5
1 Исходные данные для проектирования 7
2 Магнитная цепь машины. Размеры конфигурация, материал 8
2.1 Главные размеры 8
2.2 Сердечник якоря 9
2.4 Сердечник добавочных полюсов 11
2.5 Станина 12
3 Обмотка якоря 14
3.2 Обмотка якоря с открытыми прямоугольными пазами 16
4 Обмотка добавочных полюсов 20
5 Стабилизирующая последовательная обмотка главных полюсов 22
6 Характеристики намагничивания машин 23
6.1 Уточнение магнитного потока 23
6.2 МДС для воздушного зазора между якорем и главным полюсом 23
6.3 МДС для зубцов при открытых прямоугольных пазах якоря 24
6.4 МДС для спинки якоря 26
6.5 МДС для сердечника главного полюса 27
6.6 МДС для зазора в стыке между главным полюсом и станиной 27
6.7 МДС для станины 28
7 Параллельная обмотка главных полюсов 29
8 Размещение обмоток главных и добавочных полюсов 31
8.1 Параллельная обмотка главных полюсов 31
8.2 Стабилизирующая последовательная обмотка 31
8.3 Обмотка добавочных полюсов 31
9 Щетки и коллектор 32
9.1 Расчет щеток и коллектора 32
10 Коммутационные параметры 34
10.1 Расчет коммутационных параметров 34
11 Номинальный режим 37
11.1 Расчет номинального режима 37
11.2 Двигатель 38
13 Регулирование частоты вращения 41
13.1 Регулирование частоты вращения вверх 41
13.2 Регулирование частоты вращения вниз 41
14 Тепловой и вентиляционный расчеты 43
14.1 Тепловой расчет. Потери в обмотках и контактах щеток 43
13.2 Обмотка якоря 43
13.3 Обмотка добавочных полюсов 46
13.4 Параллельная обмотка главных полюсов 46
13.5 Коллектор 47
14.6 Вентиляционный расчет 48
15 Масса и динамические показатели 50
Заключение 52
Список используемой литературы 53
