Конкурс асов 3D-моделирования

Электродвигатель ВАО2-280S-2 132кВт

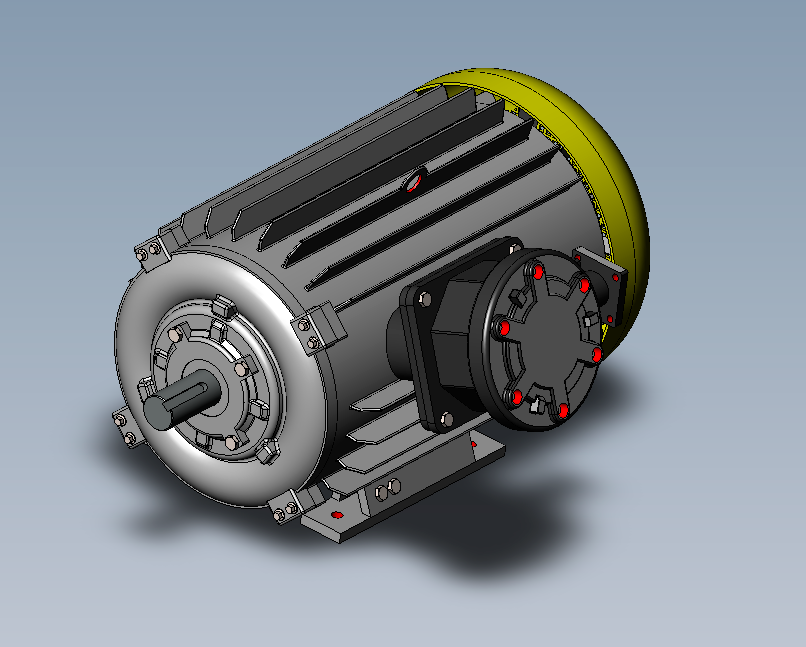

3D модель электродвигателя ВАО2-280S выполненная по размерам указанным в характеристиках и фотографиям в инете

Технические характеристики
Номин. мощность 132 кВт
Синхронная частота вращения 3000, 3600 Об./мин
Скольж. % 1,3
КПД % 93,4
Cos. φ 0,90
Мmax Мном 2,7
Мпуск Мном 1,6
Iпуск Iном 6,5
Маховой момент ротора 67 Н.м2
Масса 1020 кг

Состав: 3D модель в SW, файл в STEP, габаритный чертеж в pdf Язык документа

Софт: STEP / IGES 214

Файлы:

Каталог / Электрические машины / Электродвигатели / Электродвигатель ВАО2-280S-2 132кВт

ВАО2-280S-2 132кВт\Болт_М14_ВАО2-280S-2 132кВт.SLDPRT
ВАО2-280S-2 132кВт\Болт_шайба_ВАО2-280S-2 132кВт.SLDPRT
ВАО2-280S-2 132кВт\Двигатель_ВАО2-280S-2 132кВт.PDF
ВАО2-280S-2 132кВт\Двигатель_ВАО2-280S-2 132кВт.SLDASM
ВАО2-280S-2 132кВт\Двигатель_ВАО2-280S-2 132кВт.SLDDRW
ВАО2-280S-2 132кВт\Двигатель_ВАО2-280S-2 132кВт.STEP
ВАО2-280S-2 132кВт\кожух задний_ВАО2-280S-2 132кВт.sldprt
ВАО2-280S-2 132кВт\Корпус_ВАО2-280S-2 132кВт.SLDPRT
ВАО2-280S-2 132кВт\передняя крышка_ВАО2-280S-2 132кВт.sldprt
ВАО2-280S-2 132кВт\якорь_вал_ВАО2-280S-2 132кВт.SLDPRT
ВАО2-280S-2 132кВт
