Приспособление для вывода ротора электродвигателя до 0,5кВт из статора

Приспособление предназначено для выемки и ввода ротора ЭД в статор с помощью грузоподъемного механизма. Используется при ремонте электрических машин.

Состав: Сборочный чертеж(СБ), Спецификация, Деталировка(скоба,серьга,направляющая,ось,муфта,втулка)

Софт: КОМПАС-3D 17.1

Файлы:

копии чертежей/

копии чертежей/Э-505-004 - Ось.cdw

копии чертежей/Э-505-005 - Муфта.cdw

копии чертежей/Э-505-006 - Втулка.cdw

копии чертежей/ТП-617СБ Общий вид ленточного конвейера.cdw

копии чертежей/Э-505-003 - Направляющая.cdw

копии чертежей/Э-505-002 - Серьга.cdw

копии чертежей/Э-505-001 - Скоба.cdw

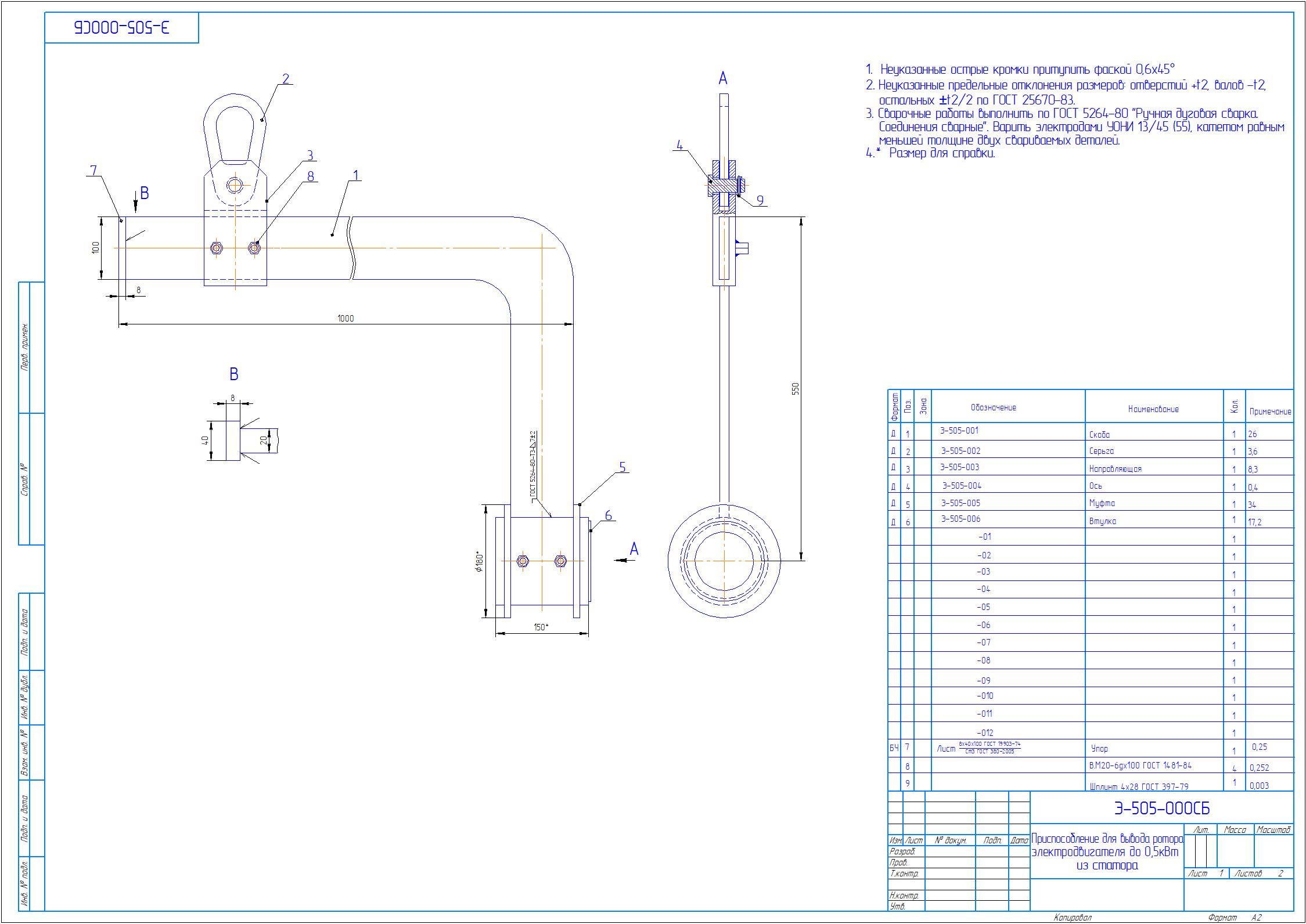

копии чертежей/Э-505-000 Приспособление для вывода родора ЭД до 0,5 кВт.cdw
