Проектирование асинхронного двигателя с короткозамкнутым ротором

Оренбургский государственный университет
Кафедра автоматизированного электропривода, электромеханики и электротехники
Курсовой проект по дисциплине "Электрические машины"
На тему: "Проектирование асинхронного двигателя с короткозамкнутым ротором"
Оренбург 2017

В данной курсовой работе был спроектирован асинхронный двигатель с короткозамкнутым ротором с исполнением по способу защиты IP44, конструктивным исполнением IM1001, способом охлаждения ICO141, климатическим исполнением и категорией размещения УЗ, а также классом нагревостойкости изоляции F.
Частота питающей сети 50 Гц. Питающее напряжение 380/220 В. Номинальная мощность 9.7 кВт. Число полюсов 2p.
Работа содержит 61 страницу, 3 таблицы, 6 графиков, 2 рисунка и 2 чертежа в формате А1.

Содержание

Введение 5
1 Выбор главных размеров 6
2 Определение числа пазов и типа обмотки статора, расчет обмотки и площади сечения зубцовой зоны статора 7
3 Расчет размеров зубцовой зоны статора и воздушного зазора 11
4 Расчет ротора 14
5 Расчет магнитной цепи 21
6 Параметры рабочего режима 27
7 Расчет потерь 33
8 Расчет рабочих характеристик 37
9 Расчет пусковых характеристик с учетом эффекта вытеснения тока 43
10 Расчет пусковых характеристик с учетом влияния вытеснения тока и насыщения от полей рассеяния 47
11 Тепловой расчет 55
Заключение 60
Список использованных источников 61

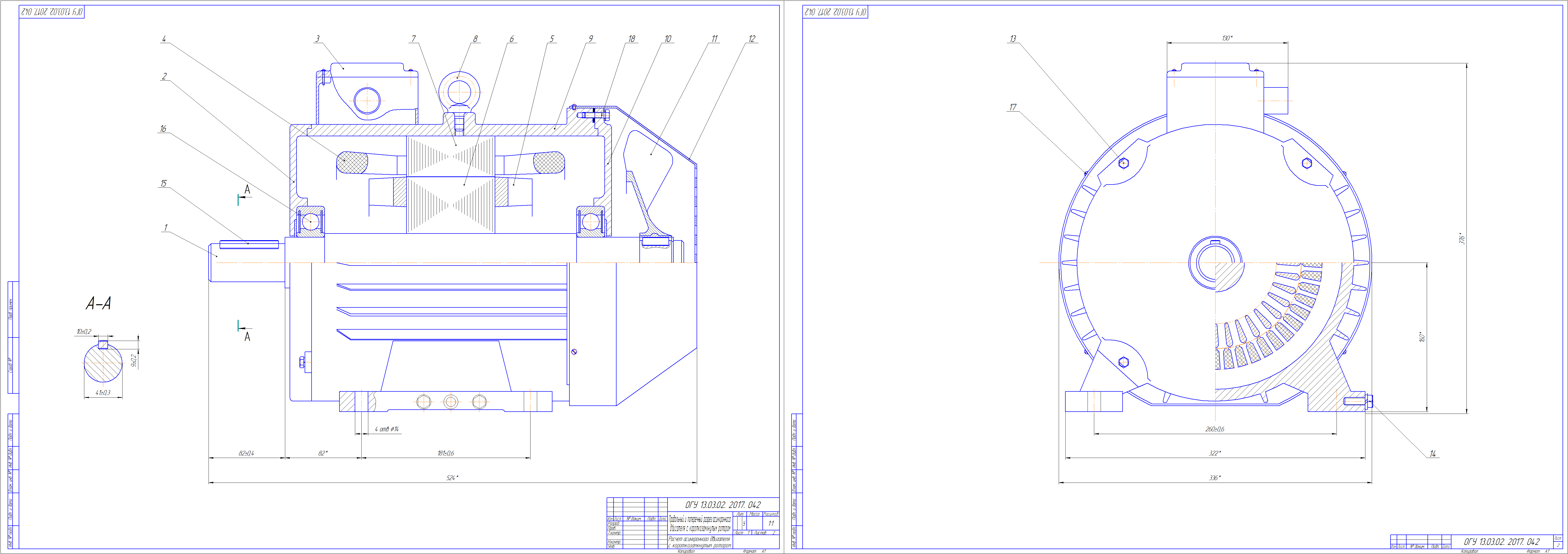

Состав: Продольный и поперечный разрез АД (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Электрические машины / Электродвигатели / Проектирование асинхронного двигателя с короткозамкнутым ротором

Просмотр файлов
Проект АД с КЗ ротором/Spetsifikatsia_1.doc
Проект АД с КЗ ротором/Spetsifikatsia_2.doc
Проект АД с КЗ ротором/аннотация.doc
Проект АД с КЗ ротором/КП.docx
Проект АД с КЗ ротором/таблица 1.docx
Проект АД с КЗ ротором/титульник.doc
Проект АД с КЗ ротором/Чертеж.cdw
