Проектирование трехфазного асинхронного двигателя мощностью 11 кВт.

МИНОБРНАУКИ РОССИИ
филиал федерального государственного бюджетного
образовательного учреждения высшего образования
«Самарский государственный технический университет»
в г. Сызрани
Кафедра «Электромеханика и промышленная автоматика»
КУРСОВОЙ ПРОЕКТ
по дисциплине: «Электрические машины»
на тему: «Проектирование трехфазного асинхронного двигателя»

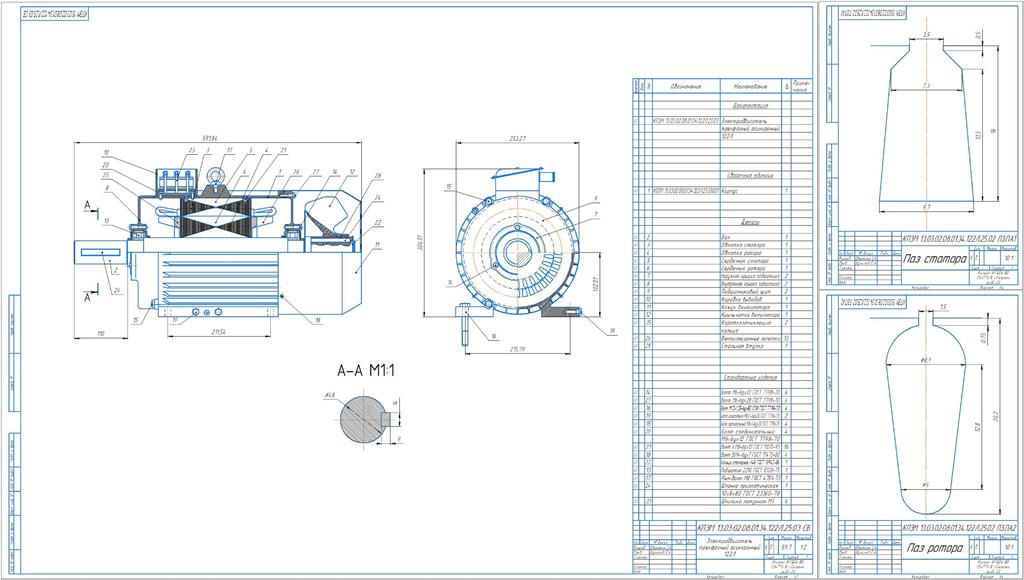

Курсовой проект состоит из пояснительной записки и чертежей паза ротора, статора и сборного чертежа электродвигателя со спецификацией. Был спроектирован трёхфазный асинхронный электродвигатель с короткозамкнутым ротором 122Л мощностью 11 кВт.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
ГЛАВА ПЕРВАЯ. РАЗРАБОТКА ПРОЕКТА 5
1.1 Выбор главных размеров 5
1.2 Определение числа пазов статора, числа витков в фазе обмотки статора и зубцового деления. 7
1.3 Расчет зубцовой зоны статора и выбор воздушного зазора 12
1.4 Расчет короткозамкнутого ротора 16
ГЛАВА ВТОРАЯ. ПОВЕРОЧНЫЙ РАСЧЕТ 21
2.1 Расчет намагничивающего тока 21
2.2 Параметры рабочего режима 25
2.3 Расчет потерь 31
2.4 Расчет рабочих характеристик 35
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 37
ПРИЛОЖЕНИЯ 38
