КОМПАС 3D 18

Разработка системы вентильного электропривода

Белорусско-Российский университет
Кафедра Электропривод и автоматизация промышленных установок
Курсовой проект по дисциплине "Элементы автоматизированного электропривода"
На тему: "Разработка системы вентильного электропривода"
Могилев 2011

Целью данного курсового проекта является разработка системы вентильного электропривода со следующими параметрами:
Содержание
1 Технические требования к электроприводу
2. Обоснование и выбор типа приводного двигателя
3. Обоснование, выбор и описание функциональной и структурной схем электропривода
3.1 Обоснование, выбор и описание функциональной схемы электропривода
3.2 Обоснование, выбор и описание структурной схемы электропривода
4. Разработка и описание конструкции блоков, определённых заданием и входящих в выбранный электропривод
4.1 Разработка и описание датчика тока с токоограничением
4.2 Разработка и описание задатчика интенсивности(цифрового)

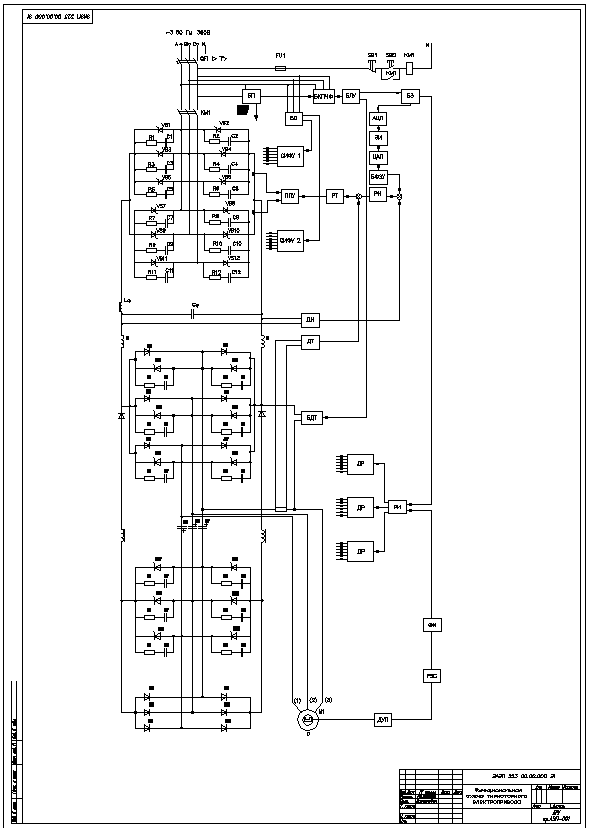

Разработанная графическая часть: Функциональная схема вентильного электропривода, Электрическая принципиальная схема задатчика интенсивности(цифрового), Электрическая принципиальная схема датчика тока с токоограничением
Параметры разрабатываемого электропривода:
Тип электродвигателя: Синхронный
Тип преобразователя: Тиристорный
Мощность на валу электродвигателя: 0,75 кВт
Частота вращения при заданной мощности на валу электродвигателя: 1000 об/мин
Диапазон регулирования при статизме 10%: 10
Режим работы электродвигателя: S2
Нагрузочная характеристика: Mc=const
Приведенный момент инерции механизма Jмех/Jр: 2
Полоса пропускания спектра частот двигателя: Рассчитать с нагрузкой и без нагрузки
Пуск: Прямой
Торможение: Динамическое, неуправляемое
Реверс: Отсутствует
Генераторный режим: Имеется
Реализация условий энергосбережения: В электродвигателе
Наличие регуляторов: По необходимости
Типы защит электродвигателя: Нулевая, тепловая, токовая, максимальная токовая, расчет от перенапряжения и выбор элементов (по необходимости)
Виды блокировок: Неправильный порядок чередования фаз
Тип блока в преобразователе электропривода: Датчик тока с токоограничением
Тип датчика электропривода: Задатчик интенсивности(цифровой)

Состав: Схема функциональная тиристорного электропривода, Схема электрическая принципиальная датчика тока с токоограничением, Схема электрическая принципиальная цифрового задатчика интенсивности. Язык документа

Софт: AutoCAD 2010
