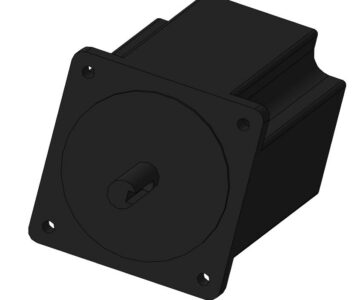

Шаговый двигатель 17HS4401 3D модель

Сборка шагового двигателя 17HS4401 Можно использовать для курсовых проектов и чертежей.
Технические характеристики:
Тип: биполярный
Число фаз: 2
Номинальное напряжение: 3.6 В DC
Угловой шаг: 1,8 °±0. 09 ° (200 шагов на оборот)
Номинальный ток/фаза: 1.7 А
Сопротивление/фаза: 2.4 Ом
Индуктивность/фаза: 3.7 мГн
Момент удержания: ≥ 4.2 кг*см
Максимально допустимая скорость для сохранения синхронизма: 1900 PPS (шагов в секунду)
Диэлектрическая прочность: AC 600 В/ 1 мА/ 1 S
Сопротивление изоляции: 100 МОм мин. 500 В DC
