Электрошкаф переносной ЭШ-2

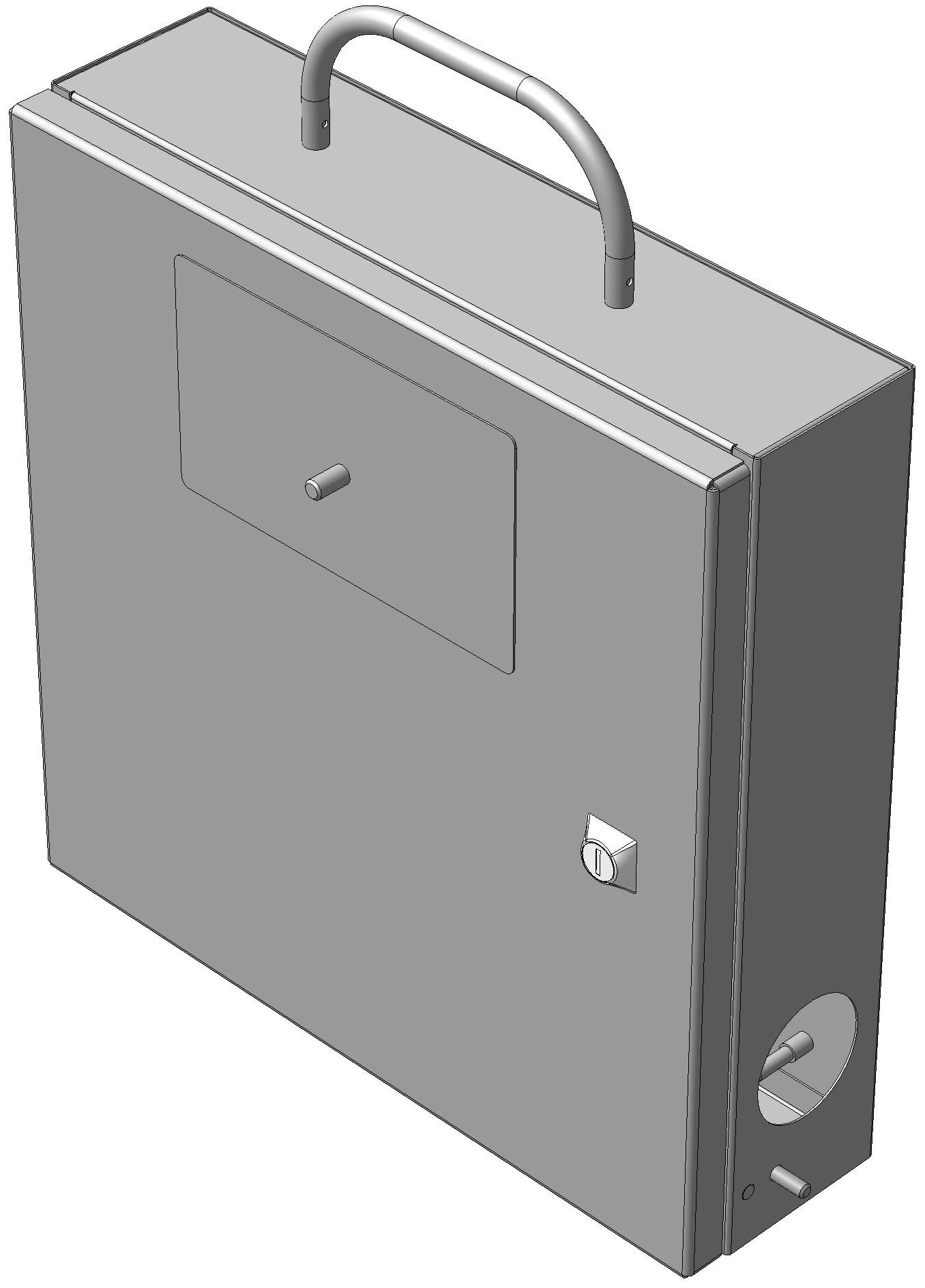

Электрошкаф переносной ЭШ-2 предназначен для размещения в нем средств учета расхода электроэнергии.
Материал шкафа - листовая нержавеющая сталь AISI 304. Габаритные размеры - 350х350х100 мм. Имеется ручка для переноски шкафа.

Состав: 3D сборки и модели, часть деталировочных чертежей Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Электрические машины / Электрошкаф переносной ЭШ-2

Электрошкаф переносной ЭШ-2/
Электрошкаф переносной ЭШ-2/Замок ЗП0802 доработанный_1.m3d
Электрошкаф переносной ЭШ-2/Замок ЗП0802.m3d
Электрошкаф переносной ЭШ-2/КСК 0.23 - Скоба.m3d
Электрошкаф переносной ЭШ-2/ММУ-2000 02.014 - Ось.m3d
Электрошкаф переносной ЭШ-2/ММУ-2000 02.243 - Петля.m3d
Электрошкаф переносной ЭШ-2/МПУ-700 01.01.019 - Скоба.m3d
Электрошкаф переносной ЭШ-2/МПУ-700 01.01.070 СБ - Кронштейн.a3d
Электрошкаф переносной ЭШ-2/Т 0.04 - Табличка.m3d
Электрошкаф переносной ЭШ-2/Т 0.05 - Табличка.m3d
Электрошкаф переносной ЭШ-2/ЭШ-1.104 - Петля.cdw
Электрошкаф переносной ЭШ-2/ЭШ-1.104 - Петля.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.00 СБ - Электрошкаф переносной.a3d
Электрошкаф переносной ЭШ-2/ЭШ-2.01 - Пластина.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.100 СБ - Корпус электрошкафа.a3d
Электрошкаф переносной ЭШ-2/ЭШ-2.101 - Основание.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.101 - Основание.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.102 - Стенка.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.102 - Стенка.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.102-01 - Стенка.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.103 - Шпилька.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.103 - Шпилька.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.200 СБ - Дверь.a3d
Электрошкаф переносной ЭШ-2/ЭШ-2.201 - Дверь.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.201 - Дверь.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.202 - Ось.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.202 - Ось.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.210 СБ - Щиток.a3d
Электрошкаф переносной ЭШ-2/ЭШ-2.211 - Пластина.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.211 - Пластина.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.212 - Ручка.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.212 - Ручка.m3d
Электрошкаф переносной ЭШ-2/ЭШ-2.300 СБ - Ручка.a3d
Электрошкаф переносной ЭШ-2/ЭШ-2.300 СБ - Ручка.cdw
Электрошкаф переносной ЭШ-2/ЭШ-2.301 - Ручка.m3d
