Анкерная опора УБ35-11.1

2
9
1802
0
0
300

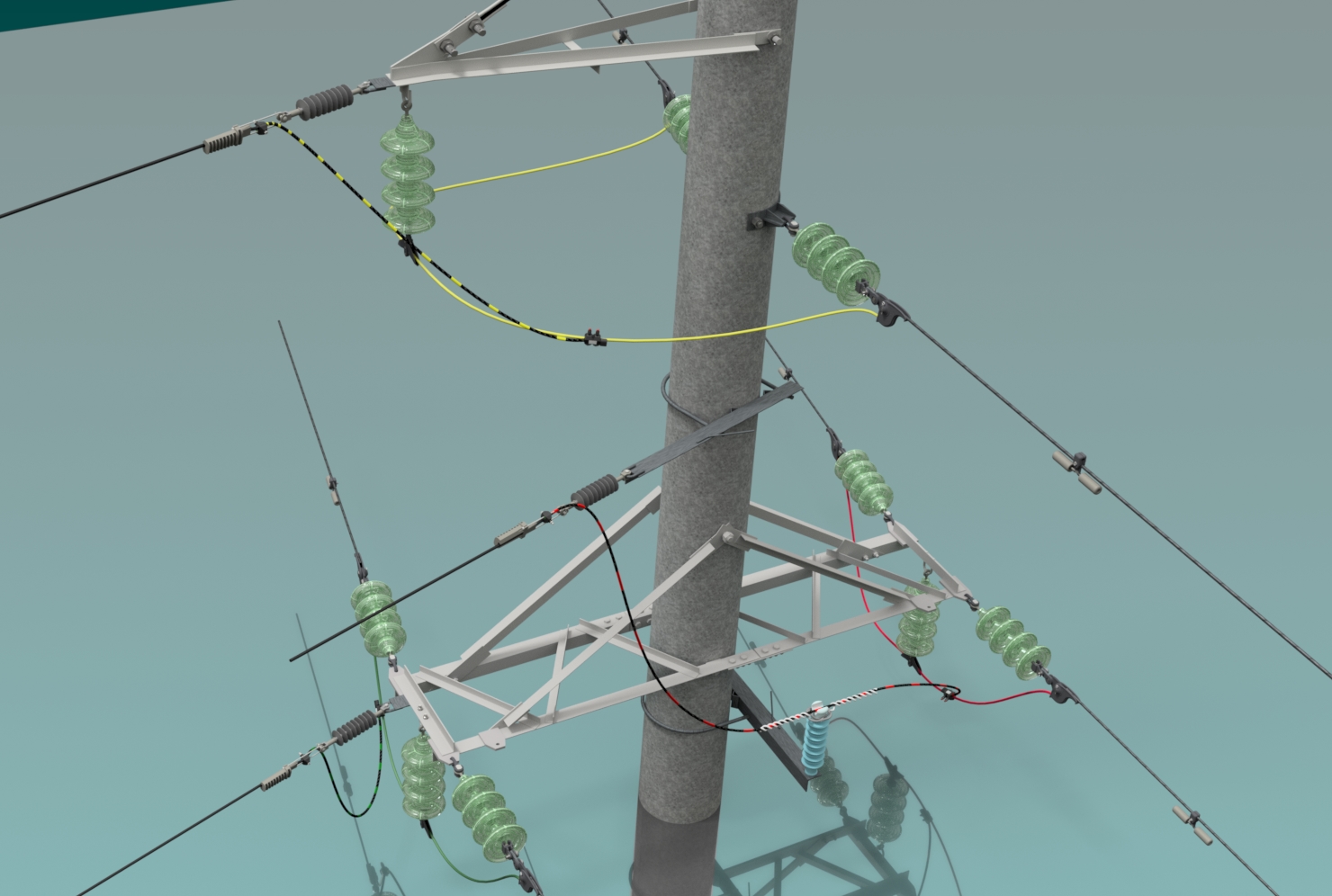

Узел отпайки от типовой анкерной опоры (УБ35-11.1) с голым проводом СИПом


Сообщить о проблеме
Дата
05.07.2019
Язык
Русский
Состав
3D Сборка
Софт
Autodesk Inventor 2019 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-TTDC AT45401 АТ.ipt TTDC AT45401 АТ.ipt
  • icon-Ізолятор стрижневий PSI 42 RD.ipt Ізолятор стрижневий PSI 42 RD.ipt
  • icon-Болт 2 M12×30 ГОСТ 15591-70.ipt Болт 2 M12×30 ГОСТ 15591-70.ipt
  • icon-Відгалудження ПЛЗ від ПЛ [!!! Без пластины и петли].ipt Відгалудження ПЛЗ від ПЛ [!!! Без пластины и петли].ipt
  • icon-Відгалудження ПЛЗ від ПЛ [кут 70].ipt Відгалудження ПЛЗ від ПЛ [кут 70].ipt
  • icon-Гайка M12-6H ГОСТ Р 50592-93.ipt Гайка M12-6H ГОСТ Р 50592-93.ipt
  • icon-Гасник вібрацій ГПГ.ipt Гасник вібрацій ГПГ.ipt
  • icon-Гирлянда на 4 изолятора [натяжний] з зажимом.ipt Гирлянда на 4 изолятора [натяжний] з зажимом.ipt
  • icon-Гирлянда на 4 изолятора [підтримуючий].ipt Гирлянда на 4 изолятора [підтримуючий].ipt
  • icon-Гирлянда на 4 изолятора без у U [підтримуючий].ipt Гирлянда на 4 изолятора без у U [підтримуючий].ipt
  • icon-КР35-Н-СК22.ipt КР35-Н-СК22.ipt
  • icon-КР35-С-СК22.ipt КР35-С-СК22.ipt
  • icon-Опора УБ35-11.1_TOP.iam Опора УБ35-11.1_TOP.iam
  • icon-Провод АС [l-3000 мм].ipt Провод АС [l-3000 мм].ipt
  • icon-Стійка центрофугована (конічна) СК22.2-1.1.ipt Стійка центрофугована (конічна) СК22.2-1.1.ipt
  • icon-Траверса ТВ 255 [Серия 3.407.1-164.20.02].ipt Траверса ТВ 255 [Серия 3.407.1-164.20.02].ipt
  • icon-Траверса ТВ 267 [3.407.1-164.20.04] с болтами.ipt Траверса ТВ 267 [3.407.1-164.20.04] с болтами.ipt
  • icon-Трос грозозахисний.ipt Трос грозозахисний.ipt
  • icon-Узел крепления троса.ipt Узел крепления троса.ipt
  • icon-Хомут Х251.ipt Хомут Х251.ipt
  • icon-Хомут Х252.ipt Хомут Х252.ipt
  • icon-Шайба 14 ГОСТ 11371-78.ipt Шайба 14 ГОСТ 11371-78.ipt
  • icon-Шлейф Фаза А [верхний провод].ipt Шлейф Фаза А [верхний провод].ipt
  • icon-Шлейф Фаза А [відгалудження].ipt Шлейф Фаза А [відгалудження].ipt
  • icon-Шлейф Фаза В [відгалудження].ipt Шлейф Фаза В [відгалудження].ipt
  • icon-Шлейф Фаза В [левый провод].ipt Шлейф Фаза В [левый провод].ipt
  • icon-Шлейф Фаза С [відгалудження].ipt Шлейф Фаза С [відгалудження].ipt
  • icon-Шлейф Фаза С [правый провод].ipt Шлейф Фаза С [правый провод].ipt
  • icon-наконечник кабельний.ipt наконечник кабельний.ipt
