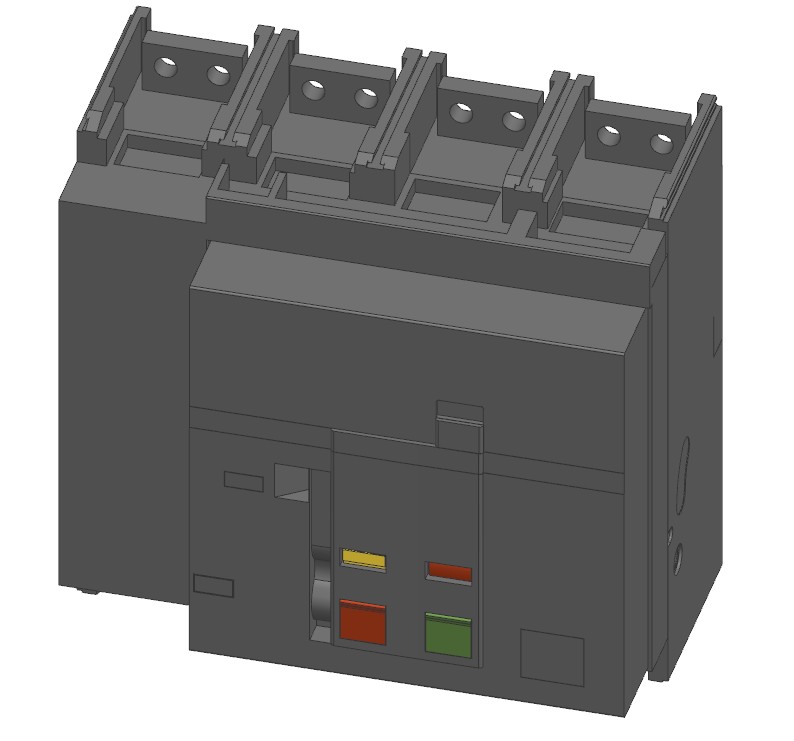

Cиловой автоматический выключатель XT7(1SDA103607R1)

1SDA103607R1 от компании ABB (из дивизиона Low Voltage Systems / Системы низкого напряжения) расшифровывается как четырехполюсный силовой автоматический выключатель серии Tmax XT7S M с электронным расцепителем Ekip Hi-Touch LSIG. Обозначение модели: XT7S M1200 EkipHi-TouchLSIG 1200 4pFF UL.
Описание:
* C.BREAKER (Circuit Breaker): Силовой автоматический выключатель.
* TMAX XT7S M: Линейка компактных автоматических выключателей Tmax XT, седьмой габарит (XT7). Модификация «S» обозначает отключающую способность класса S (высокая). Буква «M» означает наличие моторно-пружинного привода (Stored Energy Operating Mechanism) для дистанционного или быстрого взвода.
Характеристики:
* 1200 / In 1200: Номинальный ток устройства составляет 1200 Ампер.
* UL/CSA: Сертифицировано по американским стандартам безопасности UL/CSA (предназначено для рынков или оборудования, требующих данные сертификаты).
* FIXED (F): Стационарное исполнение (монтируется жестко на панель, а не в выкатную корзину).
* FOUR-POLE (4p): Четырехполюсный аппарат (3 фазы + нейтраль).
* FRONT TERMINALS (FF): Переднее присоединение силовых шин/кабелей.
* SOLID-STATE RELEASE / EKIP HI-TOUCH LSIG: Электронный расцепитель премиум-класса Ekip Hi-Touch с полным спектром защит:
* L — защита от перегрузки с обратнозависимой выдержкой времени.
* S — селективная защита от короткого замыкания с регулируемой задержкой времени.
* I — мгновенная защита от короткого замыкания.
* G — защита от замыкания на землю.
* Префикс Hi-Touch указывает на продвинутый сенсорный дисплей, функции измерения параметров сети (анализатор качества электроэнергии) и поддержку протоколов связи. [1]
Основные технические параметры:
* Тип тока: Переменный ток (AC).
* Количество полюсов: 4.
* Тип монтажа: На монтажную плату (стационарный) с передним подключением.
* Назначение: Защита распределительных сетей, генераторов, кабелей и двигателей от перегрузок и КЗ повышенной сложности.
