Столбовая трансформаторная подстация 10/0,4кВ и 6/0,4кВ до 63 кВа в 3 вариантах

Столбовая трансформаторная подстация 10/0,4кВ и 6/0,4кВ до 63 кВа в 3 вариантах

287

200

3D модель Столбовая трансформаторная подстация 10/0,4кВ и 6/0,4кВ до 63 кВа в 3 вариантах

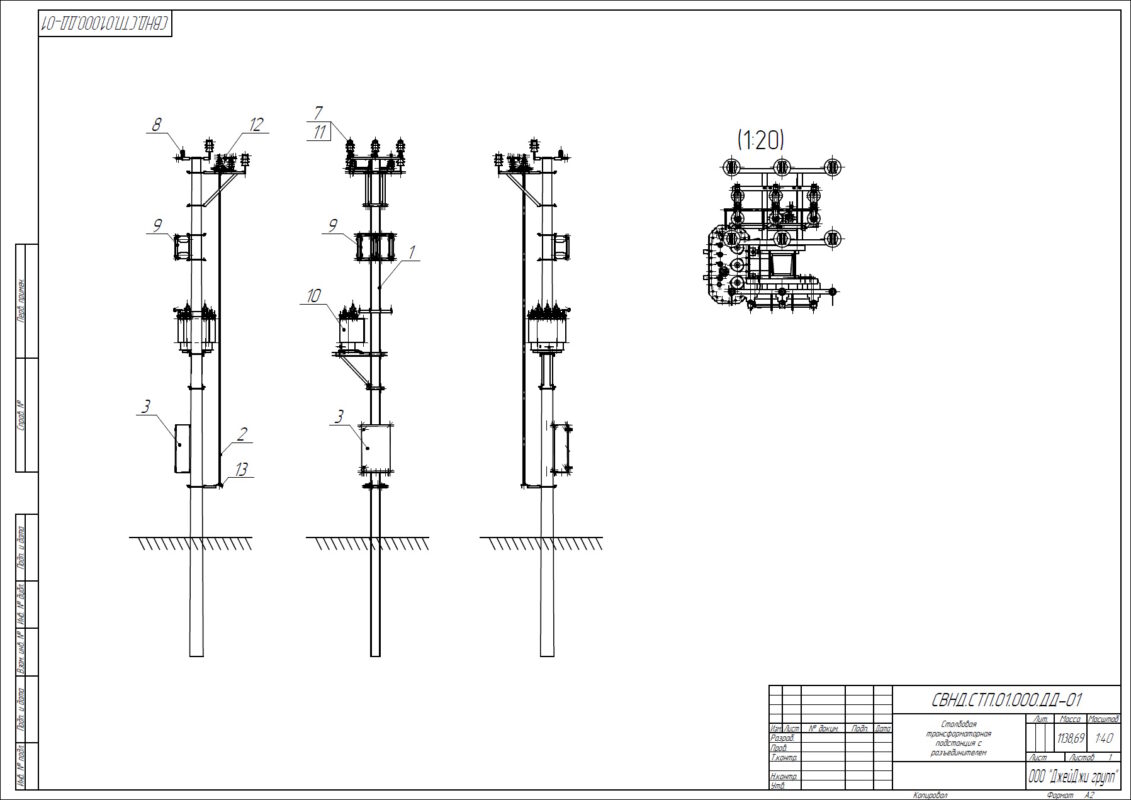

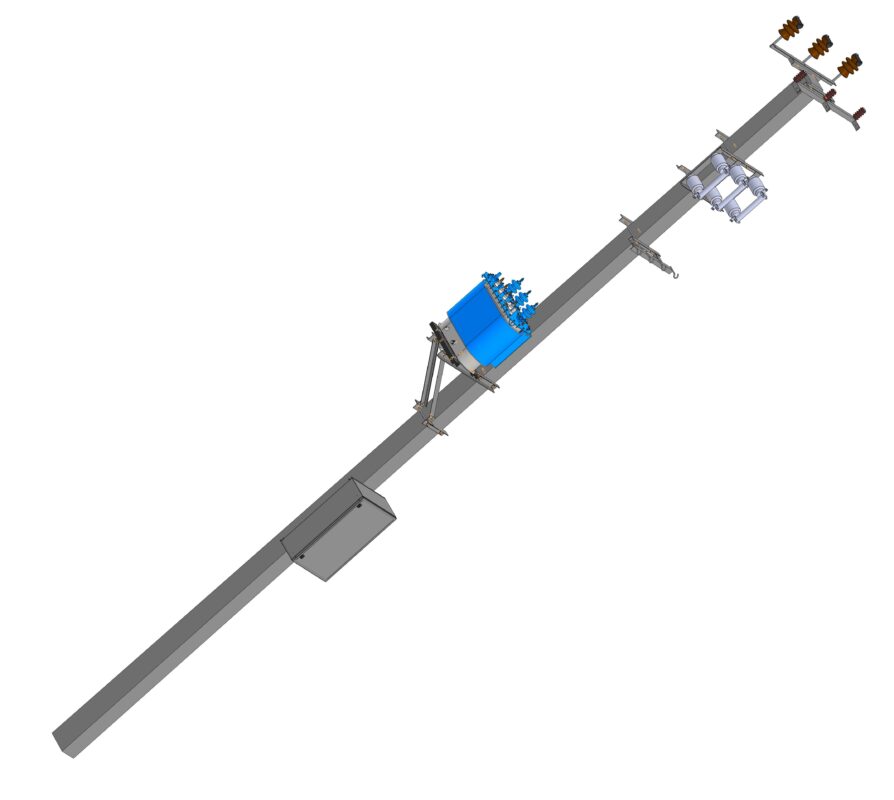

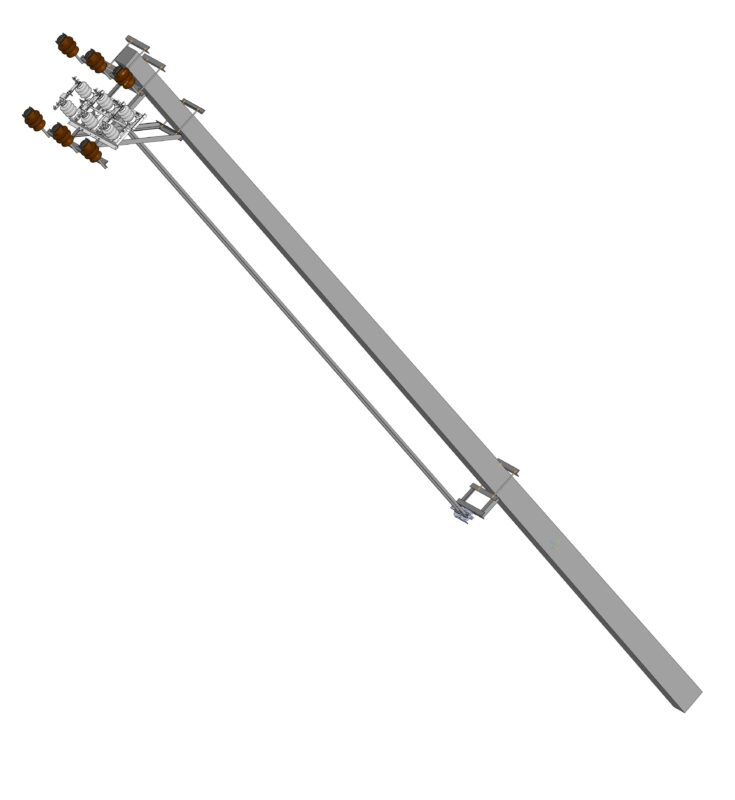

Столбовая трансформаторная подстация 10/0,4кВ и 6/0,4кВ до 63 кВа.

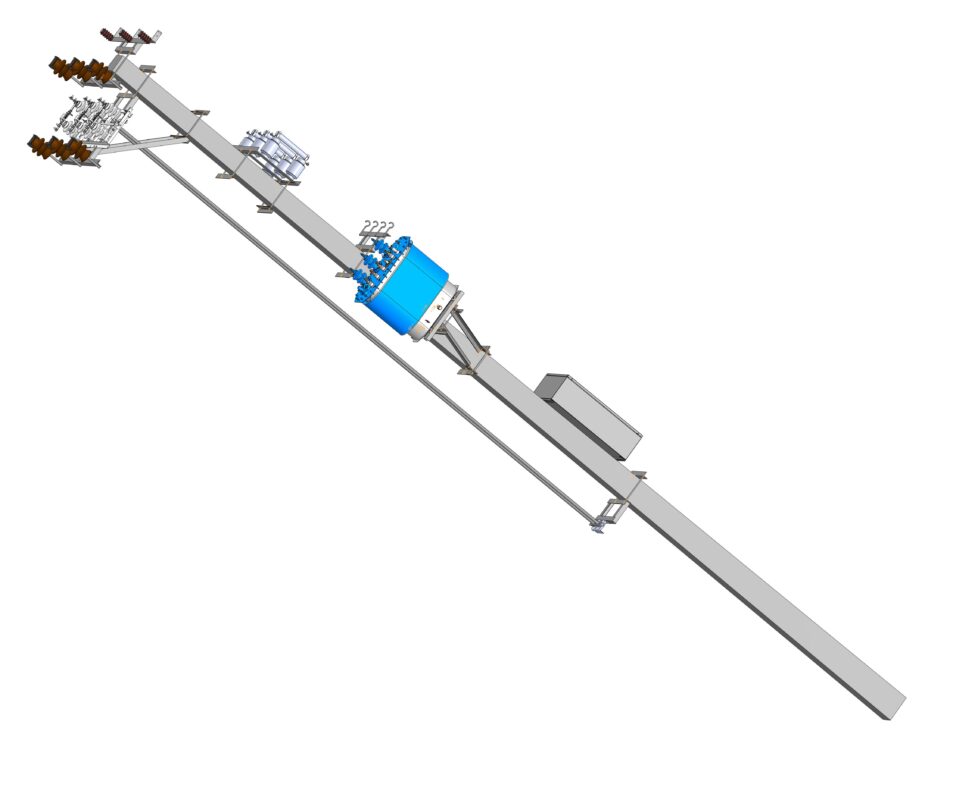

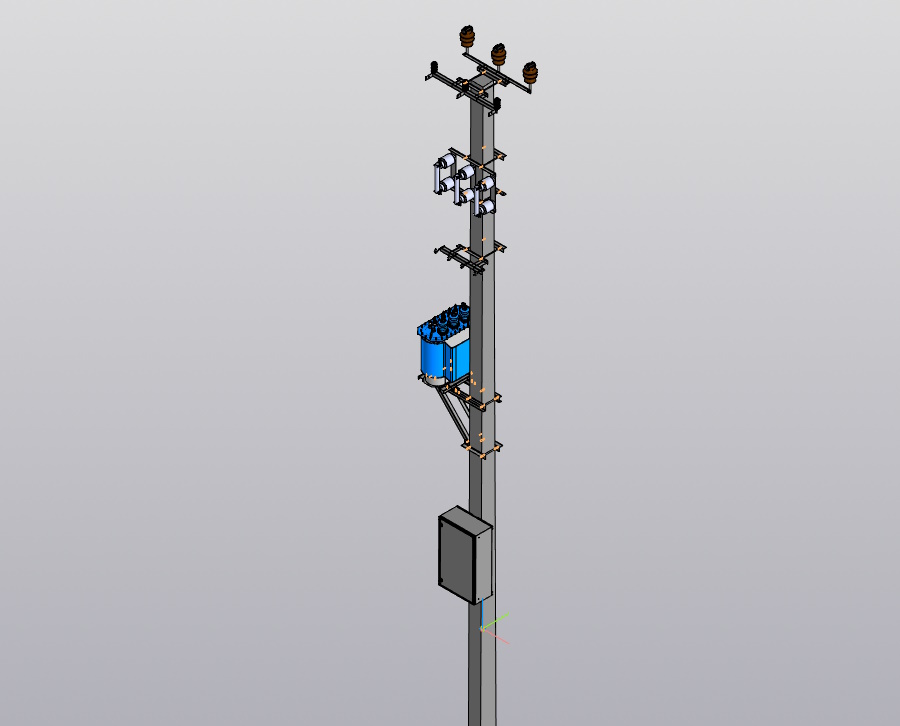

СТП с расположением элементов на одной опоре.

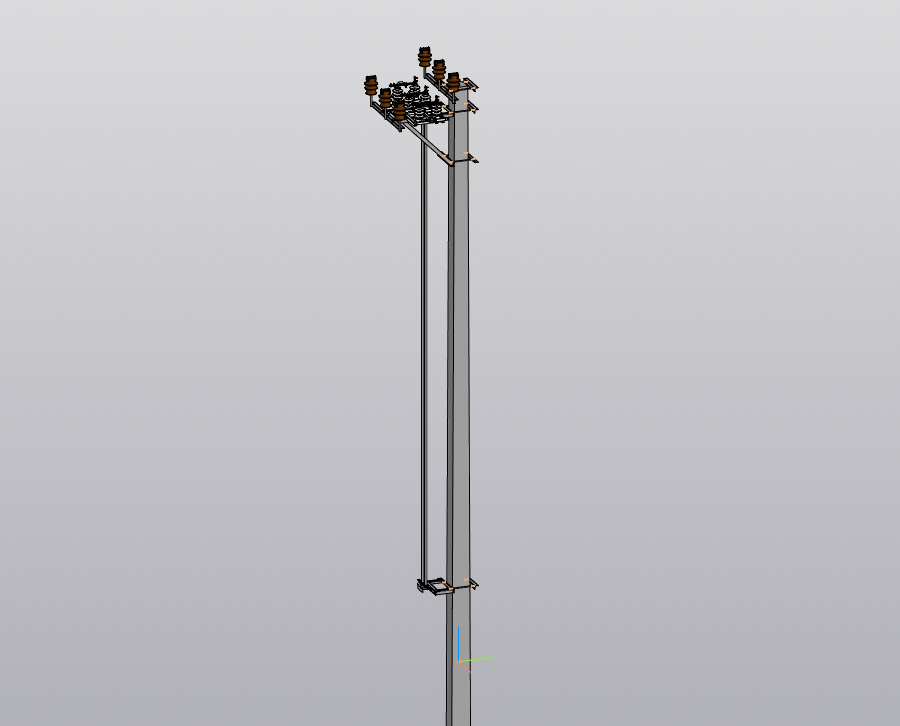

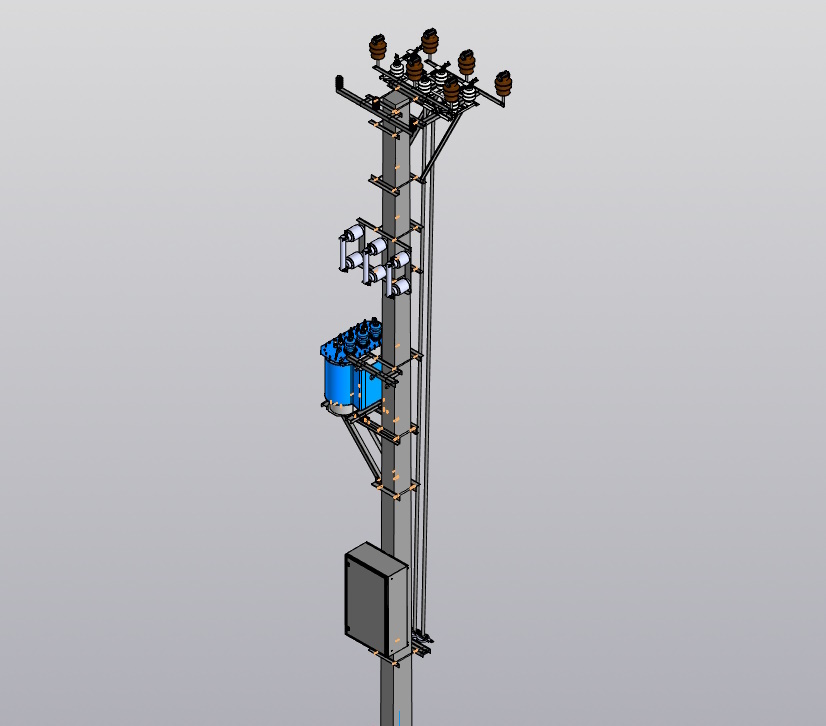

СТП с расположением элементов на двух опорах.

3D Модели Комплектная трансформаторная подстанция КТП Столбовая трансформаторная подстанция СТП

Автор

Владислав Чепурин

Дата

10.12.2024

Язык

Русский

Состав

3D сборки *.a3d; 3D детали *.m3d; 3D модели *.stp; спецификации *.spw; спецификации *.pdf; электрические схемы *.cdw; электрические схемы *.pdf; сборочные чертежи .cdw; сборочные чертежи .pdf; чертежи деталей *.cdw; чертежи деталей *.pdf

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Вал разъединителя _ СВНД.СТП.01.101.ДД.m3d
- Вал разъединителя с хвостовиком _ СВНД.СТП.01.100.ДД.a3d
- Хвостовик _ СВНД.СТП.01.102.ДД.m3d
- Грунт.m3d
- Опора СВ105-5.m3d
- Опора СВ 105.m3d
- Винт с полукольцом M12x100 _ СВНД.СТП.01.204.ДД..m3d
- Кронштейн ВЛ 0,4 _ СВНД.СТП.01.200.ДД.a3d
- Уголок 50х50х5 L=200 мм _ СВНД.СТП.01.202.ДД.m3d
- Уголок 50х50х5 L=400 _ СВНД.СТП.01.205.ДД.m3d
- Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.203.m3d
- Уголок 50х50х5 L=700 мм _ СВНД.СТП.01.201.ДД.m3d
- Кронштейн привода _ СВНД.СТП.01.300.ДД.a3d
- Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.301.ДД.m3d
- Уголок 50х50х5 L=400 _ СВНД.СТП.01.304.ДД.m3d
- Уголок 50х50х5 L=480 мм исп1 _ СВНД.СТП.01.302.ДД.m3d
- Уголок 50х50х5 L=480 мм исп2 _ СВНД.СТП.01.303.ДД.m3d
- Кронштейн разъединителя _ СВНД.СТП.01.400.ДД.a3d
- Круг 22 L=300 мм _ СВНД.СТП.01.402.ДД.m3d
- Уголок 50х50х5 L=400 _ СВНД.СТП.01.406.ДД.m3d
- Уголок 50х50х5 L=480 _ СВНД.СТП.01.404.ДД.m3d
- Уголок 50х50х5 L=850 мм _ СВНД.СТП.01.403.ДД.m3d
- Уголок 50х50х5 L=1035 мм _ СВНД.СТП.01.405.ДД .m3d
- Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.401.ДД.m3d
- Подсборка поперечного швеллера и уголков _ СВНД.СТП.01.502.ДД _ СВНД.СТП.01.503.ДД.a3d
- Подсборка уголка l=350 мм и уголка _ СВНД.СТП.01.504.ДД _ СВНД.СТП.01.505.ДД.a3d
- Сборка кронштейна под трансформатор _ СВНД.СТП.01.500.ДД.a3d
- Уголок 50х50х5 L=935 мм _ СВНД.СТП.01.506.m3d
- Уголок 63х40х5 L=80 мм _ СВНД.СТП.01.503.ДД.m3d
- Уголок 63х63х5 L=80 мм _ СВНД.СТП.01.505.ДД.m3d
- Уголок 63х63х5 L=350 мм _ СВНД.СТП.01.504.ДД.m3d
- Швеллер 8П L=600 мм _ СВНД.СТП.01.502.ДД.m3d
- Швеллер 8П L=1000 мм _ СВНД.СТП.01.501.ДД.m3d
- - Изолятор.m3d
  - Колпачек.m3d
  - ШФ-20Г1.a3d
  - втулка.m3d
- TMG_40.m3d
- ОПНп-10.m3d
- ПРНЗ-10 УХЛ1.m3d
- Предохранитель ПКТ-101-10 У1.m3d
- Разъединитель высоковольтный РЛНД.m3d
- Полоса 5х80 L=544 _ СВНД.СТП.01.601.ДД.m3d
- Рама предохранителей ПКТ _ СВНД.СТП.01.600.ДД.a3d
- Уголок 50х50х5 L=400 _ СВНД.СТП.01.603.ДД.m3d
- Уголок 50х50х5 L=745 мм _ СВНД.СТП.01.602.ДД.m3d
- Металлоконстркуции СТП без разъединителя.a3d
- Металлоконстркуции СТП с разъединителем.a3d
- Металлоконстркуции опоры с разъединителем.a3d
- Круг 22 L=300 мм _ СВНД.СТП.01.702.ДД.m3d
- Траверса крепления изоляторов _ СВНД.СТП.01.700.ДД.a3d
- Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.703.ДД.m3d
- Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.705.ДД.m3d
- Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.704.ДД.m3d
- Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.701.ДД.m3d
- Круг 22 L=300 мм _ СВНД.СТП.01.802.ДД.m3d
- Пластина разрядников _ СВНД.СТП.01.806.ДД.m3d
- Траверса крепления изоляторов и ОПН _ СВНД.СТП.01.800.ДД.a3d
- Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.803.ДД.m3d
- Уголок 50х50х5 L=150 мм _ СВНД.СТП.01.804.ДД.m3d
- Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.805.ДД.m3d
- Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.801.ДД.m3d
- - - Вал разъединителя с хвостoвиком _ СВНД.СТП.01.100.ДД.СБ.pdf
    - Вал разъединителя с хвостoвиком _ СВНД.СТП.01.100.ДД.СП.pdf
    - Хвостовик _ СВНД.СТП.01.102.ДД.pdf
  - - Винт с полукольцом М12х100 _ СВНД.СТП.01.204.ДД.pdf
    - Кронштейн ВЛ 0,4 _ СВНД.СТП.01.200.ДД.СБ.pdf
    - Кронштейн ВЛ 0,4 _ СВНД.СТП.01.200.ДД.СП.pdf
    - Уголок 50х50х5 L=200 мм _ СВНД.СТП.01.202.ДД.pdf
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.205.ДД.pdf
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.203.ДД.pdf
    - Уголок 50х50х5 L=700 мм _ СВНД.СТП.01.201.ДД.pdf
  - - Кронштейн привода _ СВНД.СТП.01.300.ДД.СБ.pdf
    - Кронштейн привода _ СВНД.СТП.01.300.ДД.СП.pdf
    - Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.301.ДД.pdf
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.304.ДД.pdf
    - Уголок 50х50х5 L=480 мм исп1 _ СВНД.СТП.01.302.ДД.pdf
    - Уголок 50х50х5 L=480 мм исп2 _ СВНД.СТП.01.303.ДД.pdf
  - - Кронштейн разъединителя _ СВНД.СТП.01.400.ДД.СБ.pdf
    - Кронштейн разъединителя _ СВНД.СТП.01.400.ДД.СП.pdf
    - Круг 22 L=300 мм _ СВНД.СТП.01.402.ДД.pdf
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.406.ДД.pdf
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.404.ДД.pdf
    - Уголок 50х50х5 L=850 мм _ СВНД.СТП.01.403.ДД.pdf
    - Уголок 50х50х5 L=1035 мм _ СВНД.СТП.01.405.ДД.pdf
    - Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.401.ДД.pdf
  - - Кронштейн трансформатора _ СВНД.СТП.01.500.ДД.СБ.pdf
    - Кронштейн трансформатора _ СВНД.СТП.01.500.ДД.СП.pdf
    - Уголок 50х50х5 L=935 мм _ СВНД.СТП.01.506.ДД.pdf
    - Уголок 63х40х5 L=80 мм _ СВНД.СТП.01.503.pdf
    - Уголок 63х63х5 L=80 мм _ СВНД.СТП.01.505.ДД.pdf
    - Уголок 63х63х5 L=350 мм _ СВНД.СТП.01.504.ДД.pdf
    - Швеллер 8П L=600мм _ СВНД.СТП.01.502.ДД.pdf
    - Швеллер 8П L=1000 мм _ СВНД.СТП.01.501.ДД.pdf
  - - Полоса 5х80 L=544 _ СВНД.СТП.01.601.ДД.pdf
    - Рама предохранителей ПКТ _ СВНД.СТП.01.600.ДД.СБ.pdf
    - Рама предохранителей ПКТ _ СВНД.СТП.01.600.ДД.СП.pdf
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.603.ДД.pdf
    - Уголок 50х50х5 L=745 мм _ СВНД.СТП.01.602.ДД.pdf
  - - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03СБ.pdf
    - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03СП.pdf
    - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02СБ.pdf
    - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02СП.pdf
    - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01СБ.pdf
    - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01СП.pdf
  - - Круг 22 L=300 мм _ СВНД.СТП.01.702.ДД.pdf
    - Траверса крепления изоляторов _ СВНД.СТП.01.700.ДД.СБ.pdf
    - Траверса крепления изоляторов _ СВНД.СТП.01.700.ДД.СП.pdf
    - Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.703.ДД.pdf
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.705.ДД.pdf
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.704.ДД.pdf
    - Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.701.ДД.pdf
  - - Круг 22 L=300 мм _ СВНД.СТП.01.802.ДД.pdf
    - Пластина разрядников _ СВНД.СТП.01.806.ДД.pdf
    - Траверса крепления изолятоов и ОПН _ СВНД.СТП.01.800.ДД.СБ.pdf
    - Траверса крепления изолятоов и ОПН _ СВНД.СТП.01.800.ДД.СП.pdf
    - Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.803.ДД.pdf
    - Уголок 50х50х5 L=150 мм _ СВНД.СТП.01.804.ДД.pdf
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.805.ДД.pdf
    - Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.801.ДД.pdf
  - - Схема электрическая СТП 0,4 (счетчик прямого включения).pdf
    - Схема электрическая СТП 0,4 (счетчик трансф. включения).pdf
  - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03СП.pdf
  - Опора с разъединителем _ СВНД.СТП.01.000.СБ-03СБ.pdf
  - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02СБ.pdf
  - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02СП.pdf
  - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01СБ.pdf
  - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01СП.pdf
  - Титульный лист.pdf
- - Вал разъединителя с хвостовиком _ СВНД.СТП.01.100.ДД.stp
  - Кронштейн ВЛ 0,4 _ СВНД.СТП.01.200.ДД.stp
  - Кронштейн привода _ СВНД.СТП.01.300.ДД.stp
  - Кронштейн разъединителя _ СВНД.СТП.01.400.ДД.stp
  - Кронштейн трансформатора _ СВНД.СТП.01.500.ДД.stp
  - Рама предохранителей ПКТ _ СВНД.СТП.01.600.ДД.stp
  - Траверса крепления изоляторов _ СВНД.СТП.01.700.ДД.stp
  - Траверса крепления изоляторов и ОПН _ СВНД.СТП.01.800.ДД.stp
- - - Вал разъединителя с хвостoвиком _ СВНД.СТП.01.100.ДД.cdw
    - Вал разъединителя с хвостoвиком _ СВНД.СТП.01.100.ДД.spw
    - Хвостовик _ СВНД.СТП.01.102.ДД.cdw
  - - Винт с полукольцом М12х100 _ СВНД.СТП.01.204.ДД..cdw
    - Кронштейн ВЛ 0,4 _ СВНД.СТП.01.200.ДД.cdw
    - Кронштейн ВЛ 0,4 _ СВНД.СТП.01.200.ДД.spw
    - Уголок 50х50х5 L=200 мм _ СВНД.СТП.01.202.ДД.cdw
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.205.ДД.cdw
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.203.ДД.cdw
    - Уголок 50х50х5 L=700 мм _ СВНД.СТП.01.201.ДД.cdw
  - - Кронштейн привода _ СВНД.СТП.01.300.ДД.cdw
    - СВНД.СТП.01.300.ДД.spw
    - Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.301.ДД.cdw
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.304.ДД.cdw
    - Уголок 50х50х5 L=480 мм исп1 _ СВНД.СТП.01.302.ДД.cdw
    - Уголок 50х50х5 L=480 мм исп2 _ СВНД.СТП.01.303.ДД.cdw
  - - Кронштейн разъединителя _ СВНД.СТП.01.400.ДД.cdw
    - Кронштейн разъединителя _ СВНД.СТП.01.400.ДД.spw
    - Круг 22 L=300 мм _ СВНД.СТП.01.402.ДД.cdw
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.406.ДД.cdw
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.404.ДД.cdw
    - Уголок 50х50х5 L=850 мм _ СВНД.СТП.01.403.ДД.cdw
    - Уголок 50х50х5 L=1035 мм _ СВНД.СТП.01.405.ДД.cdw
    - Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.401.ДД.cdw
  - - Кронштейн трансформатора _ СВНД.СТП.01.500.ДД.spw
    - Подсборка поперечного швеллера и уголков _ СВНД.СТП.01.502.ДД _ СВНД.СТП.01.503.ДД.cdw
    - Подсборка уголка l=350 мм и уголка _ СВНД.СТП.01.504.ДД _ СВНД.СТП.01.505.ДД.cdw
    - Сборка кронштейна под трансформатор _ СВНД.СТП.01.500.ДД.cdw
    - Уголок 50х50х5 L=935 мм _ СВНД.СТП.01.506.ДД.cdw
    - Уголок 63х40х5 L=80 мм _ СВНД.СТП.01.503.ДД.cdw
    - Уголок 63х63х5 L=80 мм _ СВНД.СТП.01.505.ДД.cdw
    - Уголок 63х63х5 L=350 мм _ СВНД.СТП.01.504.ДД.cdw
    - Швеллер 8П L=600мм _ СВНД.СТП.01.502.ДД.cdw
    - Швеллер 8П L=1000 мм _ СВНД.СТП.01.501.ДД.cdw
  - - Полоса 5х80 L=544 _ СВНД.СТП.01.601.ДД.cdw
    - Рама предохранителей ПКТ _ СВНД.СТП.01.600.ДД.cdw
    - Рама предохранителей ПКТ _ СВНД.СТП.01.600.ДД.spw
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.603.ДД.cdw
    - Уголок 50х50х5 L=745 мм _ СВНД.СТП.01.602.ДД.cdw
  - - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03.cdw
    - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03.spw
    - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02.cdw
    - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02.spw
    - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01.cdw
    - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01.spw
  - - Круг 22 L=300 мм _ СВНД.СТП.01.702.ДД.cdw
    - Траверса крепления изоляторов _ СВНД.СТП.01.700.ДД.cdw
    - Траверса крепления изоляторов _ СВНД.СТП.01.700.ДД.spw
    - Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.703.ДД.cdw
    - Уголок 50х50х5 L=400 мм _ СВНД.СТП.01.705.ДД.cdw
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.704.ДД.cdw
    - Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.701.ДД.cdw
  - - Круг 22 L=300 мм _ СВНД.СТП.01.802.ДД.cdw
    - Пластина разрядников _ СВНД.СТП.01.806.ДД.cdw
    - Траверса крепления изолятоов и ОПН _ СВНД.СТП.01.800.ДД.cdw
    - Траверса крепления изолятоов и ОПН _ СВНД.СТП.01.800.ДД.spw
    - Уголок 50х50х5 L=100 мм _ СВНД.СТП.01.803.ДД.cdw
    - Уголок 50х50х5 L=150 мм _ СВНД.СТП.01.804.ДД.cdw
    - Уголок 50х50х5 L=480 мм _ СВНД.СТП.01.805.ДД.cdw
    - Уголок 50х50х5 L=1100 мм _ СВНД.СТП.01.801.ДД.cdw
  - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03.cdw
  - Опора с разъединителем _ СВНД.СТП.01.000.ДД-03.spw
  - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02.cdw
  - Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02.spw
  - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01.cdw
  - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01.spw
  - Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01______.cdw
- A7100032-R.m3d
- AC00C316-R.m3d
- AC00C317-R.m3d
- AC00C343-R.m3d
- AC00C348-R.m3d
- AC00C356-R_AC00c356(A7100031).m3d
- AC00C380-R.m3d
- M4x6 DIN 7985 PH cl.4,8 Zinc_straight.m3d
- M4x10 DIN 7500 M PZ cl.4,8 Zinc_straight.m3d
- M6x16 DIN 7985 PZ cl.4,8 Zinc_straight.m3d
- M8 DIN 6923 cl.8,0 Zinc_straight.m3d
- PF 4x8 flange ST_04.m3d
- PF 7,5x15 door ST_1000x0600.m3d
- Pin 1.2x12 GOST 3128-70.m3d
- PT М6х16 Cu ISO13918_straight.m3d
- PT М8х25 cl.4.8 Cu ISO13918_straight.m3d
- R5FB600.m3d
- RB.0048.00.02.1_-12.m3d
- RB.0048.01.00.1 CБ_-35.a3d
- RB.0048.01.01.1_-35.m3d
- RB.0048.01.02.0_-15.m3d
- RB.0048.02.00.1 CБ_-35.a3d
- RB.0048.07.00.0 СБ_-08.a3d
- RB.0048.07.01.0_-08.m3d
- RB.0048.08.00.0 СБ_-08.a3d
- RB.0048.11.00.0 CБ_-04.a3d
- RB.0048.11.01.0_-04.m3d
- RB.2010.00.00.0_-07.m3d
- RB.2070.00.00.0.m3d
- RB.2171.00.00.0 СБ.a3d
- RB.2171.00.01.0.m3d
- RB.2237.00.00.0.m3d
- RB.2238.00.00.0.m3d
- TPA.08.0001.00.00.0.m3d
- TPA.08.0002.00.00.0.m3d
- TPA.08.0003.00.00.0.m3d
- TPA.08.0060.00.00.0 СБ.a3d
- Сap ST.m3d
- Шкаф низкого напряжения _ СВНД.СТП.01.900.ДД.a3d
- Схема электрическая СТП 0,4 (счетчик прямого включения).cdw
- Схема электрическая СТП 0,4 (счетчик трансф. включения).cdw
Опора с разъединителем _ СВНД.СТП.01.000.ДД-03.a3d
Столбовая трансформаторная подстанция без разъединителя _ СВНД.СТП.01.000.ДД-02.a3d
Столбовая трансформаторная подстанция с разъединителем _ СВНД.СТП.01.000.ДД-01.a3d
