Тележка с ЗхЗНОЛП

Тележка с ЗхЗНОЛП

168

161144

150

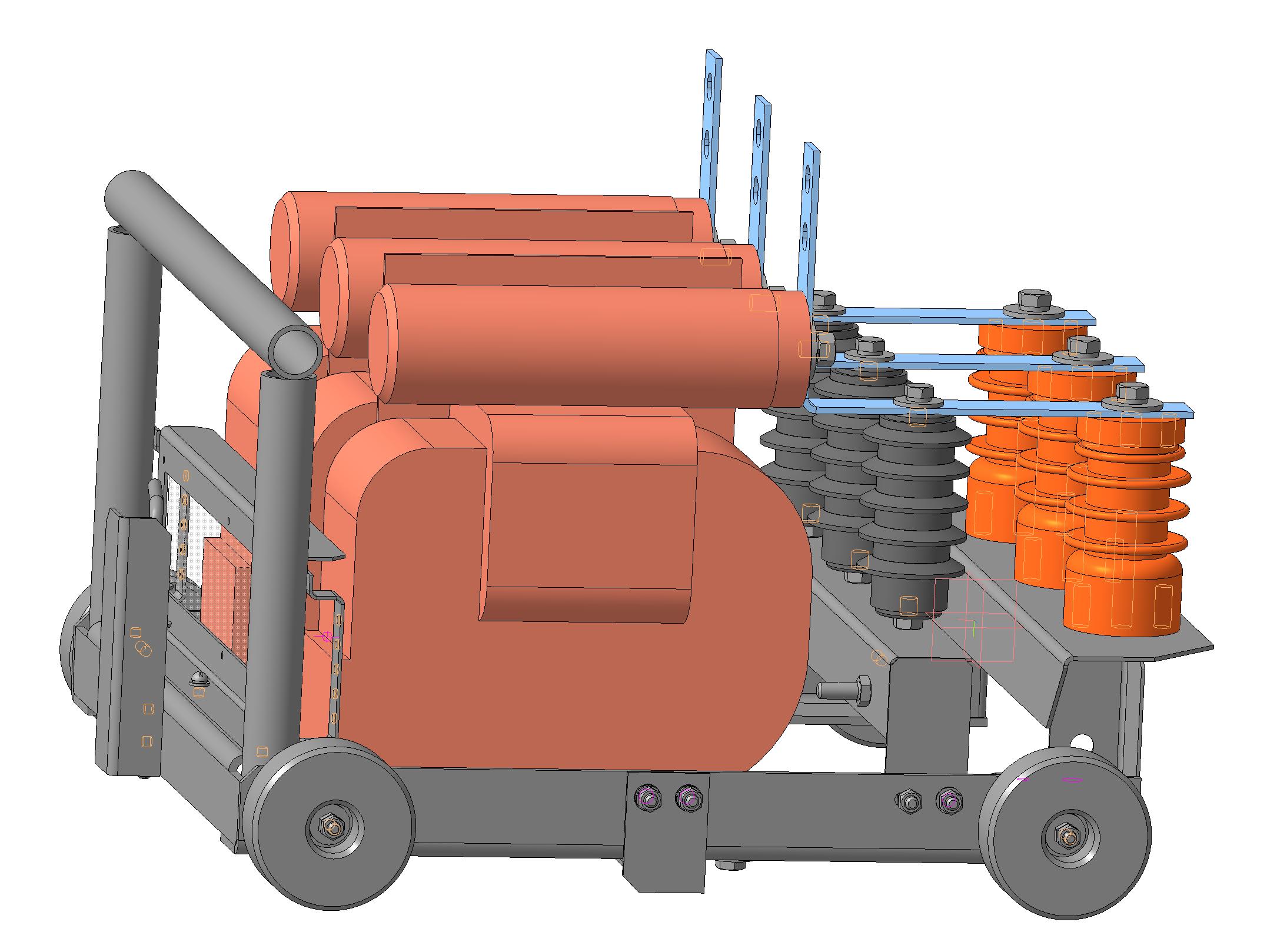

Выкотная тележка с трансформаторами ЗхЗНОЛП для КРУ напряжением 10кВт, предназначена для безопасного и оперативного извлечения трансформаторов в высоковольтном оборудовании.

3D Модели КРУ тележка тележка выкотная

Автор

Сергей

Дата

05.02.2016

Язык

Русский

Состав

3D сборка,

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Тележка_с_3_ЗНОЛП
- Втулка_бронзовая.m3d
- Втулка_колеса.cdw
- Втулка_ограничителя.m3d
- Губки_скользящего_контакта.m3d
- Емкостной_изолятор_DCP_10.m3d
- З_ЗНОЛПМ.m3d
- Защитный_экран_трансформатора.m3d
- Колесо.cdw
- колесо.m3d
- Корпус_фиксатора.m3d
- Кронштейн_ОПН
  - Пластина_кронштейна_ОПН.cdw
  - Сборка_кронштейна_ОПН.cdw
  - Спецификация_кронштейна_ОПН.spw
  - Уголок_ОПН.cdw
- Кронштейн_под_сальник.m3d
- Кронштейн_фиксации_тележки
  - Втулка_фиксатора.cdw
  - Ребро_жесткости.cdw
  - Сборка_кронштейна_фиксации.cdw
  - Спецификация_кронштейна_фиксации.spw
  - Уголок_фиксатора.cdw
  - Щека.cdw
- Кронштейн_фиксации_тележки.a3d
- Крышка_фиксатора
  - Сборка_крышки_фиксатора.a3d
  - Сборочный_крышки_фиксатора.cdw
  - Спецификация_крышка_фиксации.spw
  - Уголок_крышки.cdw
  - Уголок_ограничителя_пружины.cdw
- ОПН_КР_ТEL_10_12_УХЛ_2.m3d
- Опора_рамы_тележки.m3d
- Опора_рамы_тележки_1.m3d
- Ось_колеса.m3d
- пластина_кронштейна_ОПН.m3d
- Пластина_уголкаограничителя.m3d
- поперечина.m3d
- Пружина.cdw
- Рама_тележки_3_ЗНОЛПМ
  - Опора_левая.cdw
  - Опора_правая.cdw
  - Ось_колеса.cdw
  - Сборка_рамы_тележки.a3d
  - Сборка_рамы_тележки.cdw
  - Спецификация_тележки.spw
  - Стойка.cdw
  - Уголок_емкостных_делителей.cdw
  - Уголок_заземления.cdw
  - Уголок_передний.cdw
  - Элемент_ручки.cdw
- Раскрой_
  - Лист_2_5_мм
    - ТЛ_01_06_Уголок_емкостных_делителей.dxf
    - ТЛ_02_01_Щека.dxf
    - ТЛ_02_02_Уголок_фиксатора.dxf
    - ТЛ_02_03_Ребро_жесткости.dxf
  - Лист_2_мм
    - ТЛ_00_01_Уголок_под_сальник.dxf
    - ТЛ_01_05_Стойка.dxf
    - ТЛ_01_07_Уголок_заземления.dxf
    - ТЛ_03_01_Пластина_кронштейна_ОПН.dxf
    - ТЛ_03_02_Уголок_ОПН.dxf
    - ТЛ_04_01_Уголок_ограничителя_пружины.dxf
    - ТЛ_04_02_Уголок_крышки.dxf
    - ТЛ_06_01_Пластина_экрана.dxf
  - Лист_5_мм
    - ТЛ_01_01_Опора_левая.dxf
    - ТЛ_01_02_Опора_правая.dxf
    - ТЛ_01_03_Уголок_передний.dxf
- РАСКРОЙ_на_тележку.DOC
- Ребро_жесткости.m3d
- Ручка.m3d
- Сальник.m3d
- Сборка_кронштейна_ОПН.a3d
- Сборка_тележки_3_ЗНОЛПМ.a3d
- Сборка_тележки_3_ЗНОЛПМ.stp
- Сборочный_тележки_с_3_ЗНОЛП.cdw
- Стекло_для_эекрана_тр.m3d
- Стойка_кронштейна_емкостных_делителей.m3d
- Стойка_ручки.m3d
- Уголок_емкостных_делителей.m3d
- Уголок_ограничения_пружины.m3d
- Уголок_ограничителя_тележки.m3d
- Уголок_под_губку_заземления.m3d
- Уголок_под_сальник.cdw
- Фиксатор
  - Сборка_фиксатора.a3d
  - Сборка_фиксатора_тележки.cdw
  - Спецификация_фиксатора.spw
  - Фиксатор.cdw
- Фиксатор_тележки.m3d
- Хомут.cdw
- Хомут.m3d
- Хомут_1.m3d
- Шайба.cdw
- Шайба.m3d
- Швеллер_ОПН.m3d
- Шека_уголка_ограничителя_тележки.m3d
- Шина.m3d
- Шина_тележки.cdw
- Шинка_заземления.m3d
- Экран
  - Пластина_экрана.cdw
  - Сборка_экрана.a3d
  - Сборочный_экрана.cdw
  - Спецификация_экрана.spw
  - Стекло_экрана.cdw
