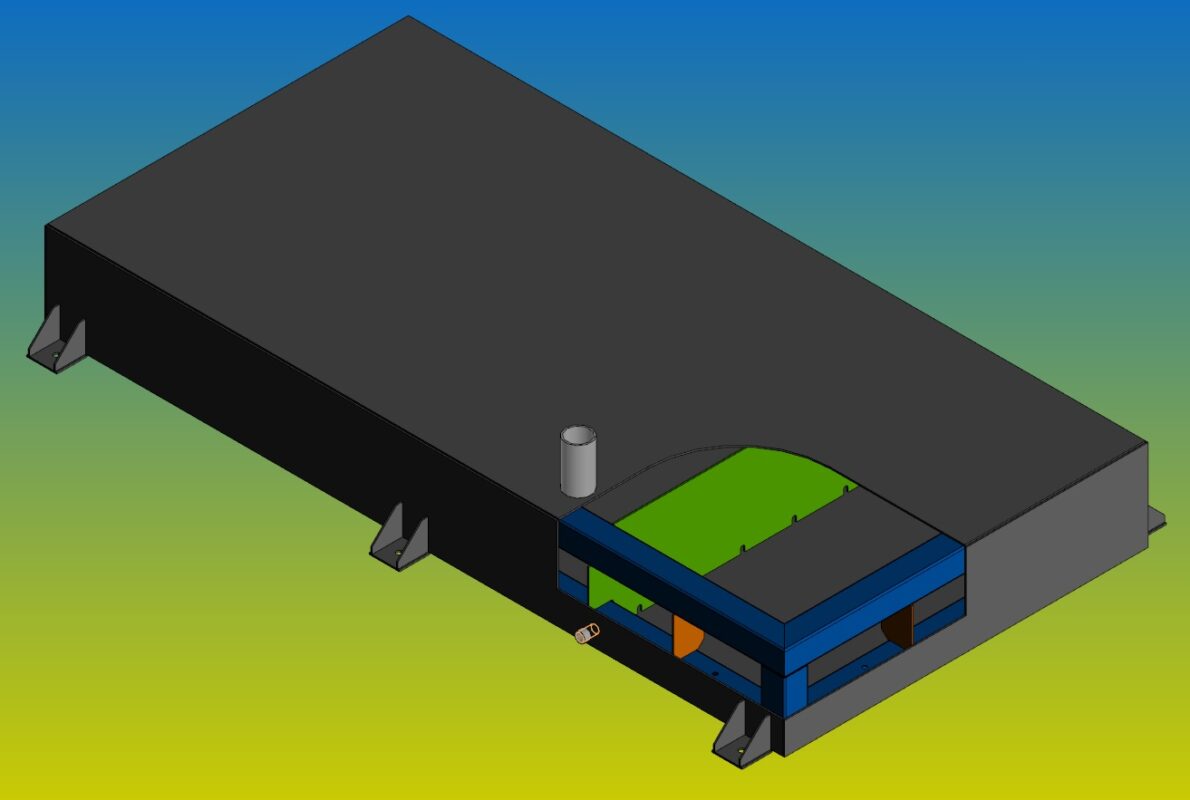

Бак, как основание для резервного дизель генератора. Внутренний каркас состоит из профильной трубы (квадрат 100 мм), оболочка листовая сталь. Служит платформой для монтажа дизель генератора и позволяет перемещать при необходимости всю конструкцию в сборе. Разрабатывался под самостоятельное изготовление, детали заготавливались в размер на гидроабразивной резки.
Размеры: высота бака 0,31 м, габарит по заливной горловине 0,46 м; ширина бака 1,2 м, габарит по опорам 1,4 м; длина 2,44 м.
Объём бака 0,849 м^3.
Вес в "сухом состоянии" 465 кг.
- Главная -
- Чертежи -
- Электрические машины -
- Генераторы -
- Бак несущий 0,849 м3
Бак несущий 0,849 м3
0
0
21
0
0
20
Содержимое архива
-
Бак несущий.a3d
-
Бак несущий.jpg
-
Втулка резьбовая.m3d
-
Лист толщиной 5 мм.m3d
-
Опора.a3d
-
Сборка Вех-Низ.a3d
-
Скоба.m3d
-
Стенка бака.a3d
-
Труба профильная.m3d
-
Эквивалентный объём.m3d
