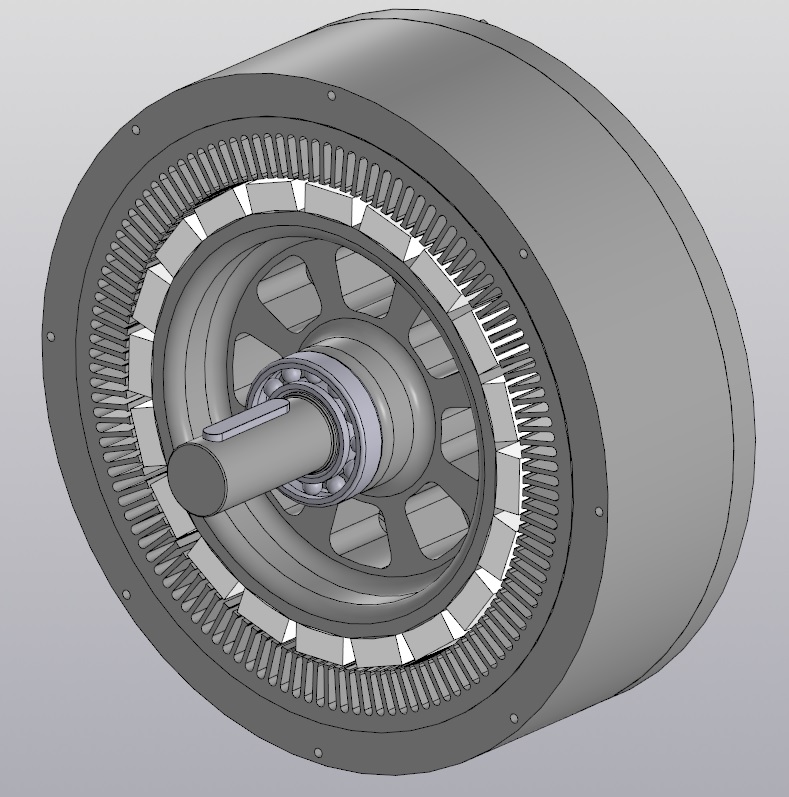

Габаритная твердотельная модель синхронного генератора ветроэлектрической установки с минимальной деталировкой.
Все размеры были взяты из реальных расчётов.
Подойдёт для учебных целей и визуализации внутренностей генератора.
- Главная -
- Чертежи -
- Электрические машины -
- Генераторы -
- Генератор для ветроэлектрической установки
Генератор для ветроэлектрической установки
0
3
199
3
1
40
Сообщить о проблеме
Автор
Константин
Дата
04.10.2023
Язык
Русский
Состав
3D модель, чертёж, спецификация
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
СГ 001.00.001 - Статор.m3d
-
СГ 001.00.002 - Магнит.m3d
-
СГ 001.00.003 - Ротор.m3d
-
СГ 001.00.004 - Вал.m3d
-
СГ 001.00.005 - Крышка.m3d
-
СГ 001.00.006 - Корпус.m3d
-
СГ 001.00.000 - Синхронный генератор.a3d
-
СГ 001.00.000 - Синхронный генератор.spw
-
СГ 001.00.000 - Синхронный генератор.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-6230096
KorteZZ
Евгений Мусаткин
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
А укажите пожалуйста какие-то тех. хар-ки.
К сожалению, не могу понять как отредактировать описание.
Тех характеристики следующие:
Выходная мощность - 5кВт;
Выходное напряжение линейное/фазное - 380/220 В;
Номинальная (максимальная) частота вращения ротора -150 об/мин:;
Минимальная частота токоотдачи - 80 об/мин;
Частота выходного напряжения при номинальной частоте вращения - 25 Гц;
Коэффициент мощности синхронного генератора, работающего на выпрямительную нагрузку - 0,95 о.е.;
