Судовой дизель-генератор ДГР 72/1500

0
435
39413
82
0

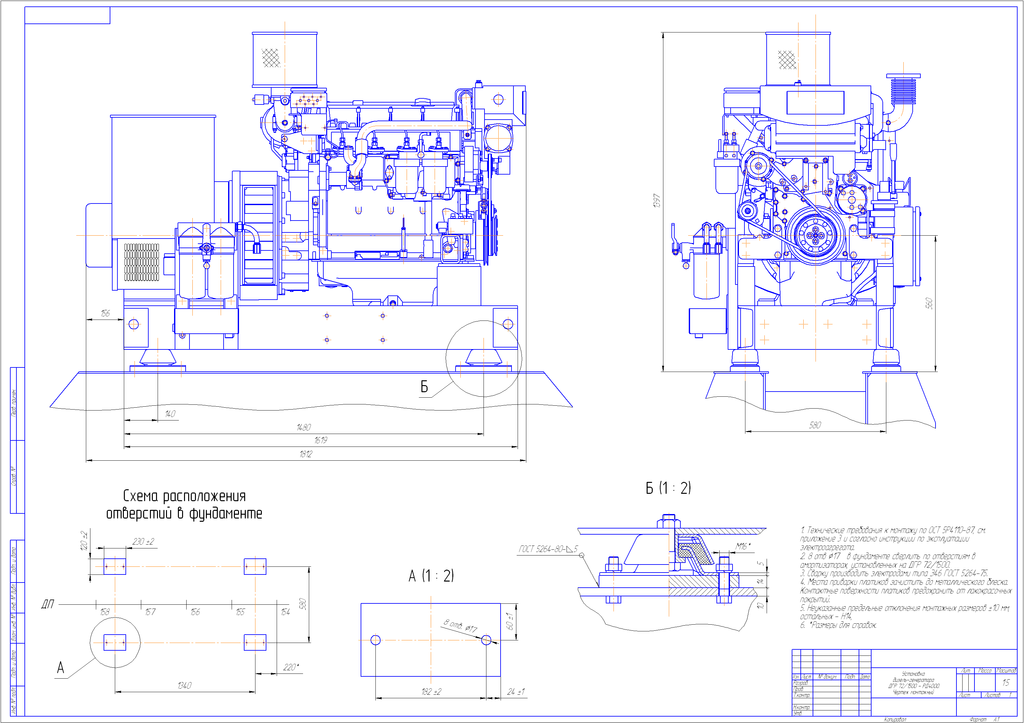

Чертеж к технологическому процессу монтажа судового дизель-генератора ДГР 72/1500, выполненного на базе дизеля Volvo Penta D5AT и генератора Siemens. Установка дизель-генератора ДГР 72/1500 - РД4000. Чертеж монтажный

Технические характеристики:

Модель дизель-генератора ДГР 72/1500-РД 4000
Мощность дизель-генератора, кВт 72
Модель генератора Siemens
Напряжение, В 230/400
Род тока трёхфазный, переменный
Модель двигателя D5AT (Volvo Penta)
Тип двигателя 4-х тактный, с турбонаддувом,

с прямым впрыском топлива

Частота вращения двигателя, об/мин 1500
Мощность двигателя, кВт

77

Диаметр поршня, мм 108
Ход поршня, мм 130

Число и расположение цилиндров

4-х цилиндровый, рядный

Пуск двигателя воздушный или электрический стартер
Система охлаждения водо-водяная
Марка топлива по ГОСТ 305-82 Л-0,2; Л-0,5
Марка масла по API 15W/40
Группа масла по классификации API CF-4
Охлаждающая жидкость Volvo Coolant Vcs

Удельный расход топлива, г./кВтхч.

222
Удельный расход масла, л./час 0,05
Параметры срабатывания сигнализации двигателя по протечке топлива, по максимальной частоте вращения,

по минимальному давлению масла, по максимальной

температуре воды, по максимальной температуре масла

Параметры срабатывания защиты двигателя

по максимальной частоте вращения,

по минимальному давлению масла

Габаритные размеры агрегата, ДхШхВ, мм

1812х1046х1614

Вес агрегата,кг

1215

Наработка до среднего ремонта, час

20000

Наработка до капитального ремонта, час

40000



Дата
04.12.2012
Язык
Русский
Состав
Монтажный чертеж
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • DGR72-1500.cdw
