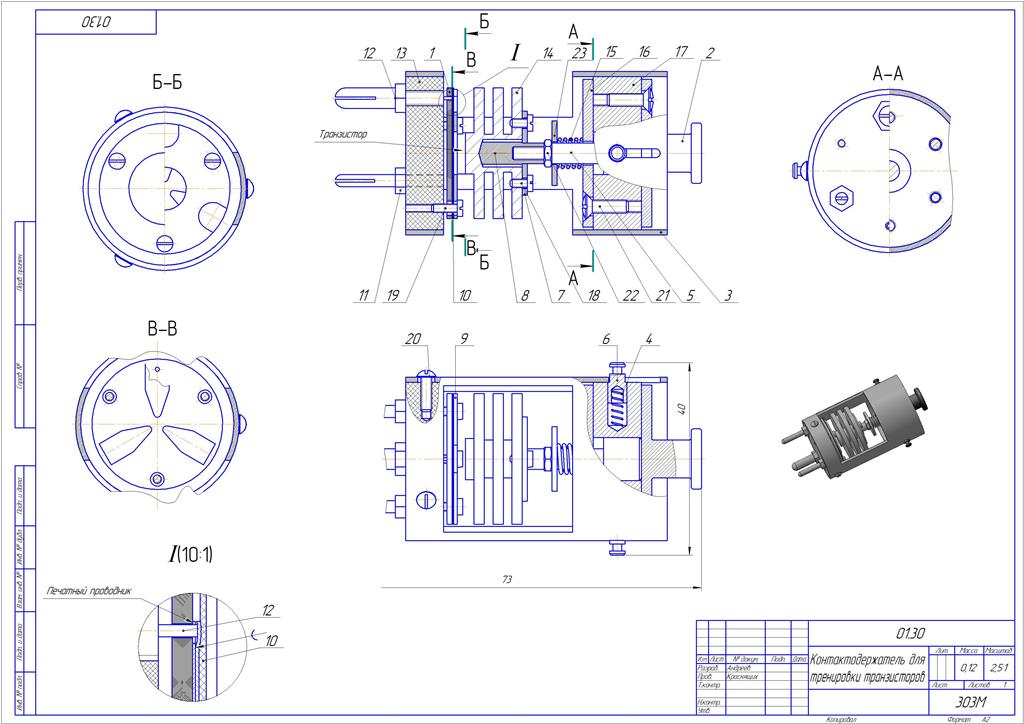

Контактодержатель предназначен для закрепления и подключения транзистора к источнику тока при тренировке. Он состоит из корпуса, колодки со штепселями и , столика, запорного механизма и других деталей. Запорный механизм состоит из подвижных деталей: ручки , направляющей , фланцев , фиксаторов , толкателя , пружин и , упора, деталей крепления и радиатора .
