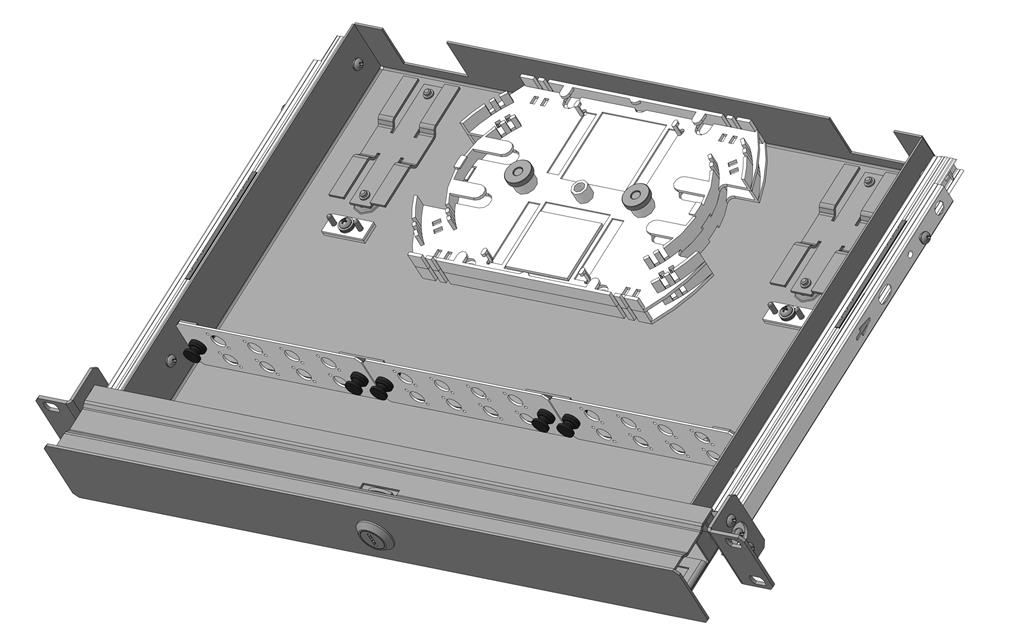

Кросс R582-1U-FC-24SM-2

Оптический кросс настенный и рэковый предназначен для использования в волоконно-оптических системах передачи информации для обеспечения коммутации магистрального кабеля с оконечным оборудованием.
Емкость кроссов 24
Ширина, мм 432
Глубина, мм 300
Высота, мм 44
Кол-во сплайс-касет 2
Масса, кг 5,2

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Кросс R582-1U-FC-24SM-2\Гайка.m3d
Кросс R582-1U-FC-24SM-2\Держатель.m3d
Кросс R582-1U-FC-24SM-2\Замок.m3d
Кросс R582-1U-FC-24SM-2\Колпачок защитный.m3d
Кросс R582-1U-FC-24SM-2\Корпус R582-1U.m3d
Кросс R582-1U-FC-24SM-2\Кронштейн R582-1U.m3d
Кросс R582-1U-FC-24SM-2\Кронштейн для модулей 1U.m3d
Кросс R582-1U-FC-24SM-2\МГКН.301448.582 Кросс оптический R582-1U-FC-24SM-2.a3d
Кросс R582-1U-FC-24SM-2\Модуль FC.a3d
Кросс R582-1U-FC-24SM-2\Модуль FC.m3d
Кросс R582-1U-FC-24SM-2\Направляющая\Направляющая внутренняя.m3d
Кросс R582-1U-FC-24SM-2\Направляющая\Направляющая наружняя.m3d
Кросс R582-1U-FC-24SM-2\Направляющая\Направляющая.a3d
Кросс R582-1U-FC-24SM-2\Направляющая\Подшипник.a3d
Кросс R582-1U-FC-24SM-2\Направляющая\Сеператор.m3d
Кросс R582-1U-FC-24SM-2\Направляющая\Шарик.m3d
Кросс R582-1U-FC-24SM-2\Панель передняя R582-1U.m3d
Кросс R582-1U-FC-24SM-2\Планка прижимная.m3d
Кросс R582-1U-FC-24SM-2\Планка.m3d
Кросс R582-1U-FC-24SM-2\Поддон R582-1U.m3d
Кросс R582-1U-FC-24SM-2\Скоба замка.m3d
Кросс R582-1U-FC-24SM-2\Скоба.m3d
Кросс R582-1U-FC-24SM-2\Сплайс кассета REC-F07.m3d
Кросс R582-1U-FC-24SM-2\Фиксатор.m3d
Кросс R582-1U-FC-24SM-2\Шпилька.m3d
Кросс R582-1U-FC-24SM-2\Направляющая
Кросс R582-1U-FC-24SM-2
