Крыша (дождезащитный козырёк) на корпус ДКС R5CQE

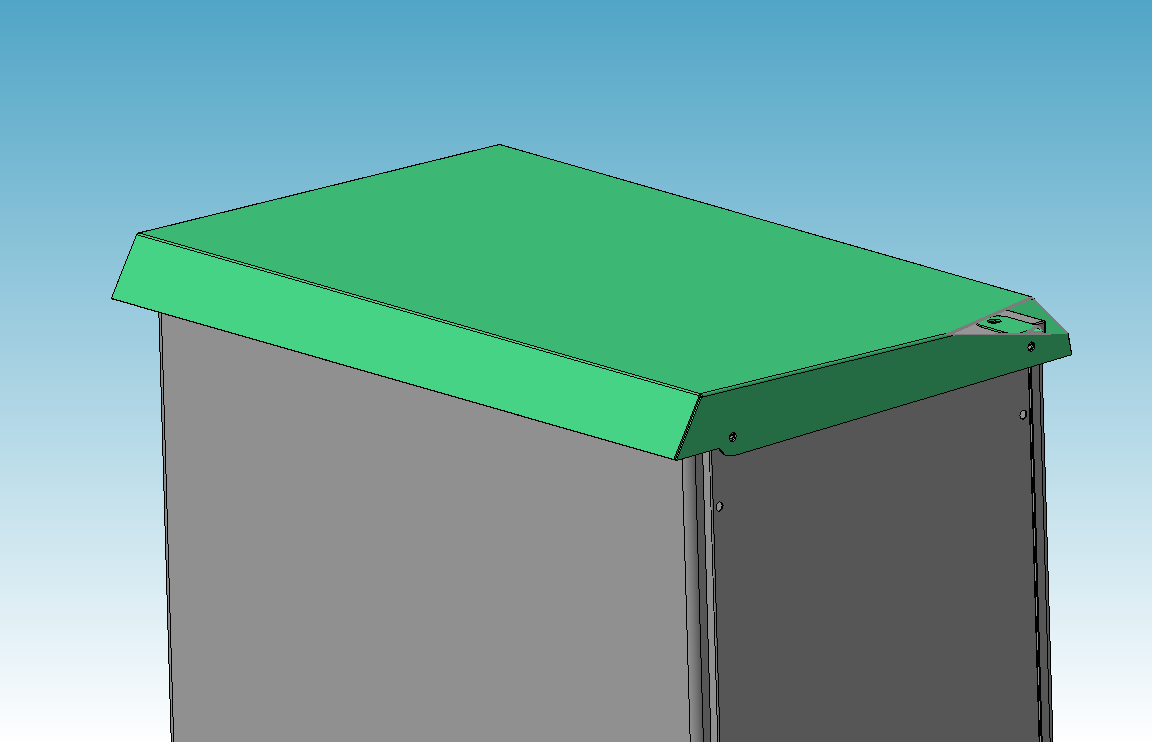

Модель крыши на корпусе R5CQE1685 (ширина - 800, глубина - 500 мм). Может быть использована как база/пример для создания модели на другие габариты.

Состав: ушко (необходимо 4 шт.), крыша. Сгибы на крыше необходимо обварить сваркой и зашлифовать.

Способ крепления на корпус: 4 ушка крепятся болтами М12 в отверстия для рым-болтов корпуса, затем сверху накидывается крыша и крепится по бокам болтами М10 (4 шт.) к ответным отверстиям ушек.

Проект имел реализацию в железе (сталь 2 мм). Детали окрашивались порошковой краской RAL7035.

Состав: 3D сборка, 3d модели, файл DXF для резки металла, файлы CDW и PDF для гибки деталей

Софт: КОМПАС-3D 16.1

Файлы:

Каталог
Электрические машины
Крыша (дождезащитный козырёк) на корпус ДКС R5CQE

ХХХХ.656435.002.000.02 - Крыша.cdw

3D/

3D/Крыша.m3d

3D/R5CQE1685/

3D/R5CQE1685/end-cap_2.m3d

3D/R5CQE1685/Assem_Back_Panels single_R5CRE1680.a3d

3D/R5CQE1685/hinge AC00C170_Default.m3d

3D/R5CQE1685/Wood screw 4.2x13_R5A07.m3d

3D/R5CQE1685/Assem roof_KTB85.a3d

3D/R5CQE1685/Зеркально отразитьterminator for door.SLDPRT1.a3d

3D/R5CQE1685/Fondo per quadro da_800x95.m3d

3D/R5CQE1685/RAMBLOCK montata modificated_Default.a3d

3D/R5CQE1685/land.m3d

3D/R5CQE1685/Traversa laterale per quadro prof_500.m3d

3D/R5CQE1685/AC00C469D_Default.m3d

3D/R5CQE1685/Fondo per quadro da_800x145.m3d

3D/R5CQE1685/AC00C180_AC00C180.m3d

3D/R5CQE1685/AC00C172 new_Default.m3d

3D/R5CQE1685/Button head screw with recessed hexahedron M12 x 20 _ISO 7380 - M12 x 20 --- 20S.m3d

3D/R5CQE1685/Rounded head screw with cross slot M6 x 12_ISO 7045 - M6 x 12 - Z --- 12S.m3d

3D/R5CQE1685/Montante verticale + Traversa orizzontale interno porta_Traversa orizzontale 800.m3d

3D/R5CQE1685/Nut M6_Hexagon Nut ISO - 4034 - M6 - S.m3d

3D/R5CQE1685/Montante per quadro_1600.m3d

3D/R5CQE1685/Sealing_for_Back_Panels single_1600x800.m3d

3D/R5CQE1685/Tappo_Tappo.m3d

3D/R5CQE1685/land_1.m3d

3D/R5CQE1685/sealant for sviluppo porta quadro_1600x800.m3d

3D/R5CQE1685/Sviluppo tetto da_800x500.m3d

3D/R5CQE1685/Assem base_KTB85.a3d

3D/R5CQE1685/Acc00c561_Default.m3d

3D/R5CQE1685/Traversa inferiore tenuta fondo_500.m3d

3D/R5CQE1685/boccola AC00C378.m3d

3D/R5CQE1685/end-cap2_AC00C472.m3d

3D/R5CQE1685/AC00C469S_Default.m3d

3D/R5CQE1685/Зеркально отразитьboccola AC00C378.m3d

3D/R5CQE1685/R5CQE1685.a3d

3D/R5CQE1685/Sviluppo porta quadro_1600x800.m3d

3D/R5CQE1685/maniglia RAM BLOCK modificated_AC00C505.m3d

3D/R5CQE1685/AC00C254_Default.m3d

3D/R5CQE1685/AC00C400 Quadro IP55 Guida aste_Default.m3d

3D/R5CQE1685/AC00C183_Default.m3d

3D/R5CQE1685/Крыша в сборе.a3d

3D/R5CQE1685/AC00C184 dado telaio interno porta_Default.m3d

3D/R5CQE1685/Capscrew with recessed hexahedron M6 x 10_ISO 4762 M6 x 10 --- 10S.m3d

3D/R5CQE1685/Зеркально отразитьterminator for door.SLDPRT.a3d

3D/R5CQE1685/ASTINA Superiore_1600.m3d

3D/R5CQE1685/Traversa frontale per quadro largh._800.m3d

3D/R5CQE1685/distanziale di gomma per RAM BLOCK_AC00C390.m3d

3D/R5CQE1685/Lamiera laterale per fondo da_500.m3d

3D/R5CQE1685/R5LE1652.a3d

3D/R5CQE1685/cerniera DAE_Default.m3d

3D/R5CQE1685/ribattino AC00C377.m3d

3D/R5CQE1685/linguetta_AC00C387.m3d

3D/R5CQE1685/Lamiera trasversale per fondo da_800.m3d

3D/R5CQE1685/Hex Flange Bolt M6x10_ISO 4162 - M6 x 12 x 12-S.m3d

3D/R5CQE1685/end-cap.m3d

3D/R5CQE1685/Rounded head screw with recessed hexahedron M8 x 12_ISO 14583 - M8 x 16 -4.8-S.m3d

3D/R5CQE1685/terminator for door.SLDPRT.a3d

3D/R5CQE1685/Ingranaggio per cariglione modificated_AC00C388.m3d

3D/R5CQE1685/Sostegno autoallineante per porta AC00C446.m3d

3D/R5CQE1685/Side_Panels_1600x500.m3d

3D/R5CQE1685/ASTINA Inferiore_1600.m3d

3D/R5CQE1685/Зеркально отразитьribattino AC00C377.m3d

3D/R5CQE1685/Back_Panels single_1600x 800.m3d

3D/R5CQE1685/Sealing ring.m3d

3D/R5CQE1685/Assem sviluppo porta quadro_1600x800.a3d

3D/R5CQE1685/ISO 7044-M6-S_ISO 7044-M6-S.m3d

3D/R5CQE1685/Элементы корпуса.a3d

3D/R5CQE1685/inserto chiave per maniglia RAM BLOCK_AC00C389.m3d

3D/R5CQE1685/Montante verticale + Traversa orizzontale interno porta_Montante verticale 1600.m3d

3D/R5CQE1685/sealant for laterale per quadro_1600x500.m3d

3D/R5CQE1685/basetta esterna_AC00C506.m3d

3D/R5CQE1685/sealant for base_800x500.m3d

3D/Ушко.m3d

3D/Корпус + крыша.a3d

PDF/

PDF/ХХХХ.656435.002.000.02 - Крыша.pdf

PDF/ХХХХ.656435.002.000.01 - Ушко.cdw.pdf

ХХХХ.656435.002.000.01 - Ушко.cdw.cdw

DXF/

DXF/Крыша+ушко.dxf
