Курсовая по теме : Проектировка стенда для испытания электрооборудования автомобилей

0
2
122
3
0
50

БРУ(Белорусско-Российский университет), Кафедра ЭП и АПУ, Дисциплина - основы инженерного проектирования, тема - создание стенда для испытания электрооборудования автомобилей. 2024 год

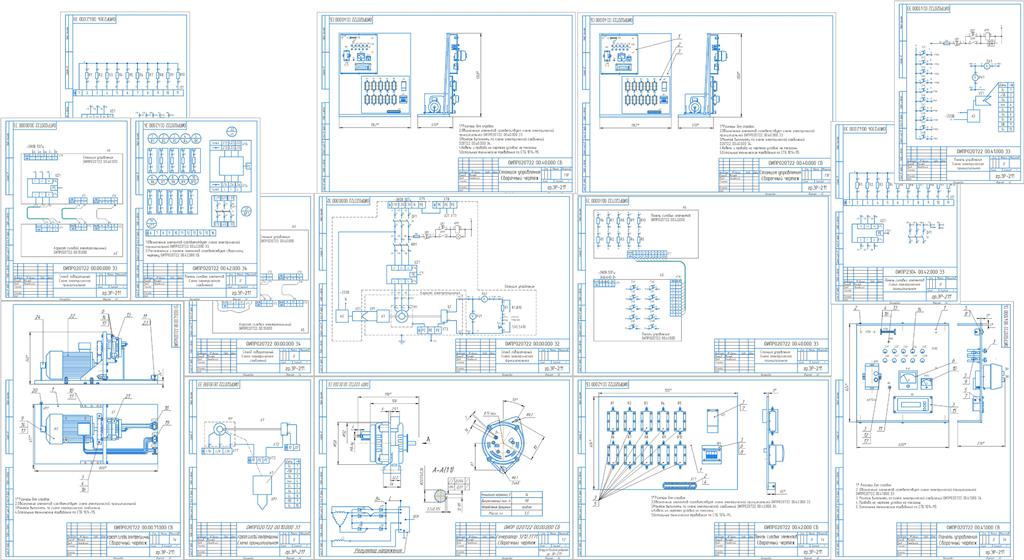

В соответствии с заданием курсового проектирования в качестве агрегата силового электромашинного выступает генератор модели 3252.3771 и генератор, который подбирается исходя из частоты вращения и мощности генератора. Согласно заданию курсового проекта, для избегания плагиата вводятся дополнительные варианты по проектированию кинематической схемы и расположения электромеханических и электротехнических компонентов агрегата силового электромашинного. Агрегат силовой электромашинный имеет горизонтальное расположение электрических машин, а в качестве механической связи используется ременная передача. Кинематическая схема и расположение электромеханических и электротехнических компонентов агрегата силового электромашинного представлена на рисунке 1. ( превью работы)

Согласно варианту курсового проектирования, исследуется генератор модели 3212М.3771.
Основные технические параметры генератора марки 3212.3771
Номинальное напряжение, В 14
Выпрямленный ток, А, не более 110
Направление вращения Правое
Масса без шкива, кг, не более 5,5
Шкив шестиручьевой, диаметр, мм 58

В соответствии с характеристиками исследуемого генератора, был выбран двигатель АИР100L6У3 с характеристиками, представленными в таблице 2. Электродвигатель АИР100L6У3

В качестве датчика скорости используется инкрементный энкодер ЛИР- ЛИР-137А, изготовителем которого является СКБ ИС. Импульсный (пошаговый) энкодер относится к типу энкодеров, которые предназначены для указания направления движения и/или углового перемещения внешнего механизма.

Содержание

Введение 5
1 Разработка схемы электрической функциональной стенда 6
1.1 Агрегат силовой электромашинный 6
1.1.1 Компоновка агрегата силового электромашинного 6
1.1.2 Технические характеристики исследуемого генератора 6
1.1.3 Выбор и технические характеристики электродвигателя 9
1.1.4 Выбор и технические параметры датчика скорости 10
1.1.5 Выбор и технические характеристики электрических соединителей 11
1.1.6 Описание схемы электрической функциональной агрегата силового электромашинного 13
1.1.7 Выбор сечений проводников, марки проводников (кабеля). Выбор наконечников кабельных. 13
1.2 Станция управления 14
1.2.1 Компоновка станции управления 14
1.2.2 Компоновка панели управления и измерительных приборов станции управления 15
1.2.3 Компоновка панели силовых элементов станции управления 23
1.2.4 Описание схемы электрической функциональной станции управления 25
1.2.5 Выбор сечений проводников, марки провода (кабеля). Выбор наконечников кабельных 26
2 Разработка схемы электрической принципиальной стенда 27
2.1 Описание схемы электрической принципиальной стенда 27
2.2 Описание схемы электрической принципиальной агрегата силового электромашинного 28
2.3 Описание схемы электрической принципиальной станции управления 28
2.3.1 Описание схемы электрической принципиальной панели управления и измерительных приборов станции управления 29
2.3.2 Описание схемы электрической принципиальной панели силовых элементов станции управления 30
3 Разработка сборочного чертежа стенда 32
3.1 Разработка сборочного чертежа стенда 32
3.1.1 Определение технических требований для сборочных операций (стенд) 32
3.1.2 Определение состава и выбор элементов и материалов для сборочных операций (стенд) 32



3.2.1 Определение технических требований для сборочных операций (агрегат силовой электромашинный) 33
3.2.2 Определение состава и выбор элементов и материалов для сборочных операций (агрегат силовой электромашинный) 34
3.3 Разработка сборочного чертежа станции управления 34
3.3.1 Разработка сборочного чертежа панели управления и измерительных приборов 34
3.3.2 Разработка сборочного чертежа панели силовых элементов 35
3.3.3 Определение технических требований для сборочных операций (станция управления) 35
3.3.4 Определение состава и выбор элементов для сборочных операций 35
4. Разработка схемы электрической соединений стенда 37
4.1 Разработка схемы электрической соединений стенда 37
4.1.1 Определение технических требований для электромонтажных операций (стенд) 37
4.1.2 Определение состава и выбор элементов и материалов для электромонтажных операций (стенд) 37
4.2 Разработка схемы электрической соединений агрегата силового электромашинного 37
4.2.1 Определение технических требований для электромонтажных операций (агрегат силовой электромашинный) 37
4.2.2 Определение состава и выбор элементов и материалов для электромонтажных операций (агрегат силовой электромашинный) 37
4.3 Разработка схемы электрической соединений станции управления 38
4.3.1 Разработка схемы электрической соединений панели управления и измерительных приборов 38
4.3.2 Разработка схемы электрической соединений панели силовых элементов 38
4.3.3 Определение технических требований для электромонтажных операций (станция управления) 39
4.3.4 Определение состава и выбор элементов и материалов для электромонтажных операций (станция управления) 39
5 Описание основных статических характеристик исследуемого генератора 40
6. Методические указания по работе на стенде для получения статических характеристик исследуемой электромеханической компоненты 41
7. Разработка инструкции по охране труда и технике безопасности для проведения работ на стенде для получения статических характеристик генератора 42
Заключение 43
Список литературы 44
