Курсовая работа. Дальние линии электропередач СВН.

Уфимский государственный авиационный технический университет
Факультет АП
курсовой проект по дисциплине «Дальние электропередачи сверхвысокого напряжения»
Тема курсового проекта Электропередача сверхвысокого напряжения
Уфа 2016

Полученное содержание задания состоит:
1) шкала напряжений: 500 кВ – напряжение дальней электропередачи, 330 кВ – среднее напряжение на ПС1.
2) мощность передаётся от ГЭС, расположенной в системе “А” в систе-му “В”. Тип электропередачи – магистральная.
3) напряжения на шинах 500 кВ, согласно [1, таблица 1.3], необходимо поддерживать на следующих уровнях:
ГЭС: 1,05UН = 1,05∙500 = 525 кВ;
система“В”: (1,00 – 1,05)UН = 500 – 525 кВ;
ПС1: (0,95 – 1,05)UН = 475 – 525 кВ.
4) длины участков l1и l2 составляют соответственно 400 и 600 км.
5) на ГЭС установлено 7 блоков мощностью по 590 МВА [1, таблица 1.7, строка 3].
6) электрические нагрузки подстанции ПС1 [1, таблица 1.7, строка 3]:
а) на напряжении 500 кВ максимальная нагрузка 1200 МВт при tgφ1= - 0,15 и минимальная нагрузка 800 МВт при tgφ1 = - 0,25 и при времени использования максимальной нагрузки TМ = 7500 ч;
б) на напряжении 330 кВ максимальная нагрузка 600 МВт при tgφ1 = 0,3 и минимальная нагрузка 250 МВт при tgφ1 =0,35 и при времени использования максимальной нагрузки TМ = 4300 ч;
в) на напряжении 10 кВ максимальная нагрузка 60 МВт при tgφ1 =0,45 и минимальная нагрузка 25 МВт при tgφ1 = 0,45 и при времени использования максимальной нагрузки TМ = 4300 ч.
Примечания:
- со всех систем сборных шин ПС получают питание потребители всех трёх категорий по надежности электроснабжения;
- ТmaxЭС выдачи мощности системой типа ГЭС принять равным 3000 ч.

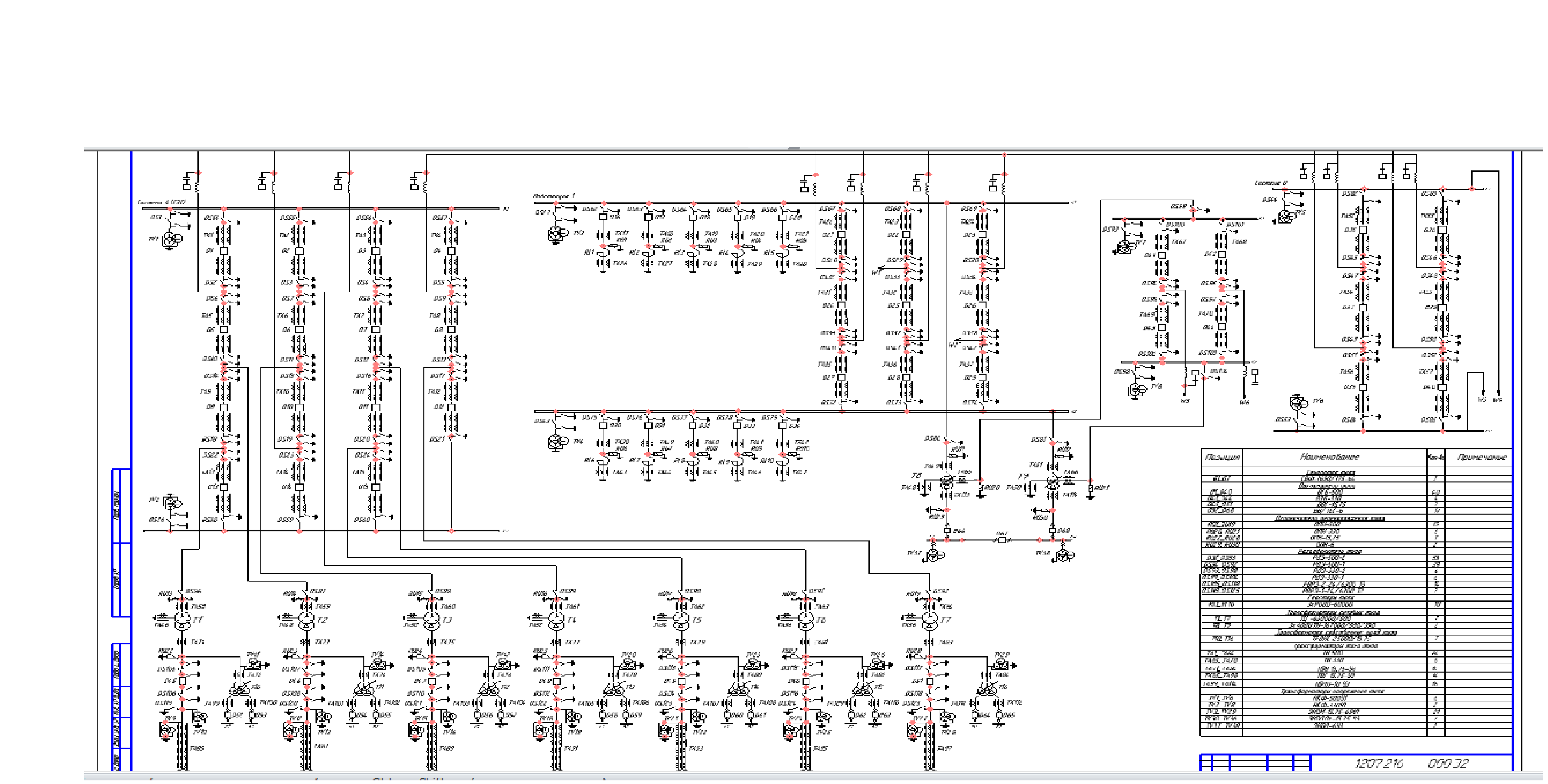

Состав: Титульный лист и задание.Пояснительная записка.Схема электрическая принципиальная.График работы компенсирующих устройств в различных режимах передачи мощности Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Электрические машины / Курсовая работа. Дальние линии электропередач СВН.

главная схема ГЭС.cdw
курсовая по дальним 003.doc
ГРАФИК.cdw.bak
главная схема ГЭС.cdw.bak
~WRL1094.tmp
титульний и лист задания.doc
ГРАФИК.cdw
аннотация.doc
