Модернизация электрооборудования насосной станции системы промежуточного хранения сырья для линии производства расплава ПЭТ.

Могилёвский Белорусско-Российский университет
Кафедра электропривод и АПУ
Курсовой проект по дисциплине «Автоматизированный электропривод типовых производственных и
транспортных механизмов»
На тему: "Модернизация электрооборудования насосной станции системы промежуточного хранения сырья для линии производства расплава ПЭТ"
Могилёв 2016

Исходные данные:
-заданная производительность насоса- 400м3/ч;
-инимальная производительность- 20 м3/ч;
-заданный напор, создаваемый насосом- 20 м;
-тип насоса- одноступенчатый центробежный;
-характер перекачиваемой среды- однородная жидкость низкой вязкости;
-объем емкости- 50 м3.
В химической промышленности большое распространение получил процесс получения расплава полиэтилентефелата, применяющегося для изотовления бутылок, пленок и другой химической продукции.
В настоящее время на практике используется система с нерегулируемым приводом.
В процессе выполнения данного курсового проекта будет модернизирована система управления насосами установки промежуточного хранения сырьевой смеси с целью улучшения технологических характеристик предприятия. Используем систему с регулируемым приводом.

Содержание
Введение
1 Техническая часть
1.1 Техническая характеристика линии производства расплава ПЭТ
1.1.1 Технологическое назначение
1.1.2 Краткое описание принципа работы, кинематической схемы
1.1.3 Основные технические параметры механизма
1.1.4 Условия эксплуатации электрического оборудования
1.1.5 Технические требования к электроприводу и схеме управления
1.1.5.1 Технические требования к электроприводу насосной станции промежуточного хранения сырья линии производства расплава ПЭТ
1.1.5.2 Технические требования к схеме управления насосной станции установки промежуточного хранения сырья линии производства расплава ПЭТ
1.2 Разработка схемы электрической принципиальной силовой части системы управления насосной станцией промежуточного хранениясырья линии производства расплава ПЭТ
1.2.1 Выбор и обоснование системы электропривода насосной стан-ции промежуточного хранениясырья линии производства расплава ПЭТ
1.2.2 Расчет мощности и выбор приводного электродвигателя системы управления насосной станцией промежуточного хранениясырья линии производства расплава ПЭТ
1.2.3 Выбор преобразователя
1.2.4 Обоснование и выбор структуры системы регулирования электропривода насосной станции промежуточного хранения сырья линии производства расплава ПЭТ
1.3 Разработка схемы электрической принципиальной системы управления электроприводом системы управления насосами установки промежуточного хранения сырья линии производства расплава ПЭТ
1.3.1 Выбор и обоснование элементной базы схемы автоматики
1.3.2 Выбор рода тока, величины напряжения цепей управления
1.3.3 Разработка алгоритма работы схемы управления
1.3.4 Описание работы схемы электрической принципиальной
1.3.5 Расчет и выбор электрической аппаратуры
1.3.5.1 Выбор автоматических выключателей
1.3.5.2 Выбор магнитных пускателей
1.3.5.3 Выбор блока питания
1.3.5.4 Выбор программируемого логического контроллера.
1.3.5.5 Выбор термопар
1.3.5.6 Выбор контроллера CAN-интерфейса
1.3.5.7 Выбор уровнемера
1.3.5.8 Выбор подключаемых модулей ПЛК
1.3.5.9 Выбор датчиков скорости
1.3.5.10 Выбор панели оператора
1.4 Разработка монтажа электрического оборудования
1.4.1 Монтаж основного оборудования
1.4.2 Выбор элементов монтажа
1.4.2.1 Выбор блоков клеммных зажимов и соединителей
1.4.2.2 Выбор рукава металлического
1.4.3 Расчет и выбор проводов
Заключение
Список литературы
Проектная документация
ТСПС 00.00.000 Система управления насосами установки промежуточного хранения. Спецификация
ТСПС 00.00.000 ПЭЗ Система управления насосами установки промежуточного хранения. Перечень документов
ТСПС 00.00.000 ТЭ4 Система управления насосами установки про-межуточного хранения. Таблица соединений

Графическая часть

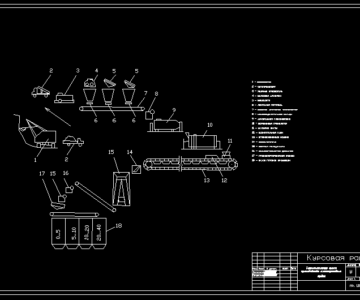

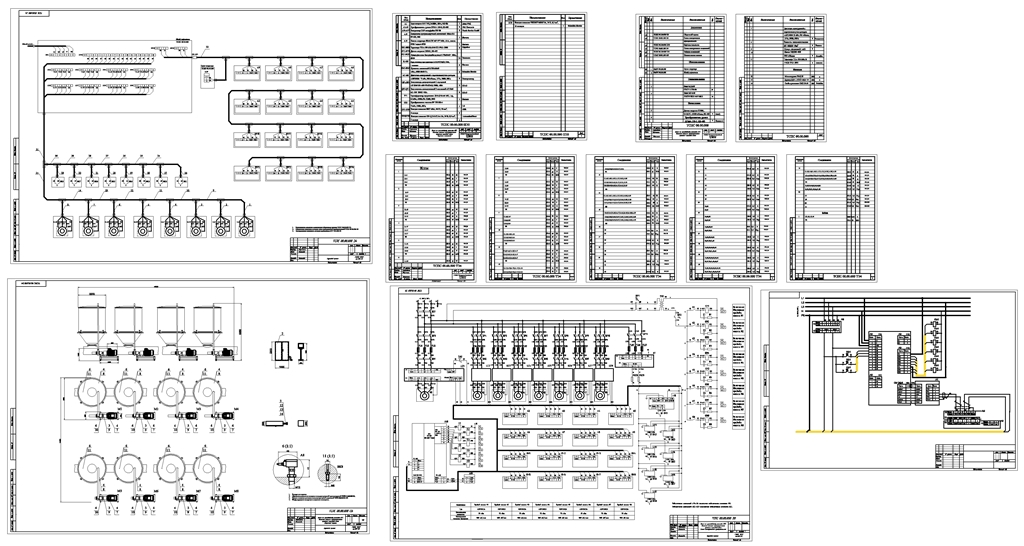

ТСПС 00.00.000 СБ Система управления насосами установки промежуточного хранения. Сборочный чертеж
ТСПС 00.00.000 Э3 Система управления насосами установки промежуточного хранения. Схема электрическая принципиальная
ТСПС 00.00.000 Э4 Система управления насосами установки промежуточного хранения. Схема электрическая соединений

Состав: Линия по производству расплава ПЭТ: схема электрическая принципиальная, сборочный чертеж, схема соединений, перечень деталей, спецификация. Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Электрические машины / Модернизация электрооборудования насосной станции системы промежуточного хранения сырья для линии производства расплава ПЭТ.

Моя курсовая\0. Титульник.docx
Моя курсовая\1. Содержание
Моя курсовая\2. Техническая часть.docx
Моя курсовая\Графическая часть.dwg
Моя курсовая
