Настольная вакуумная формовочная машина

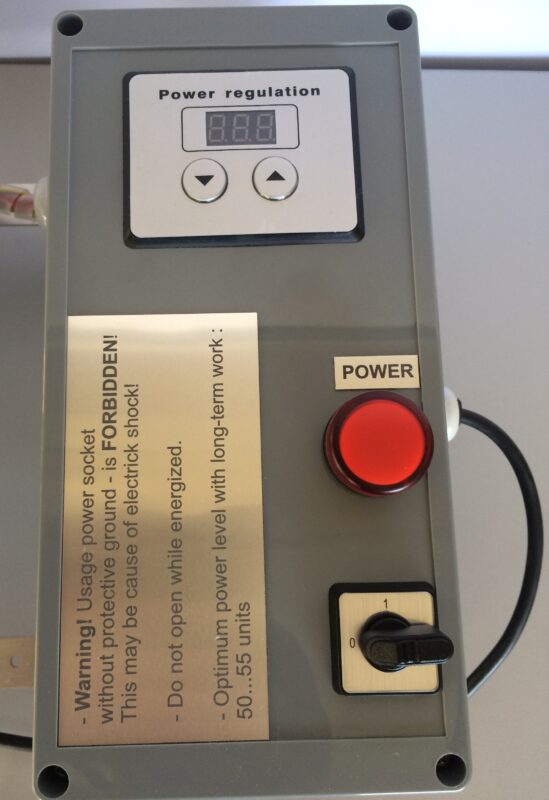

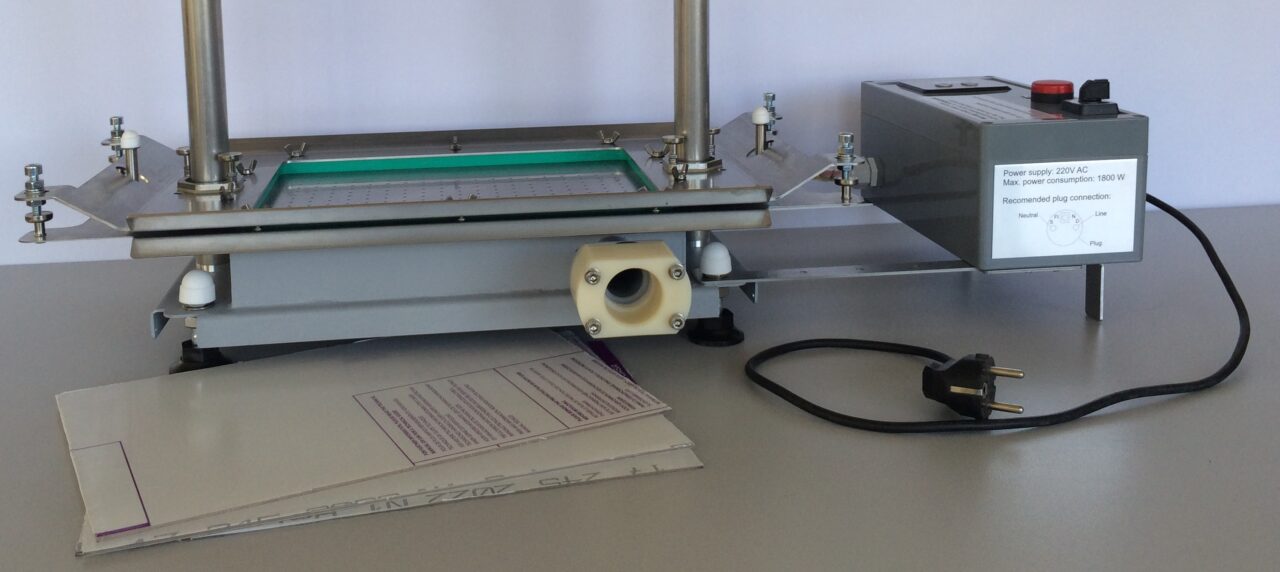

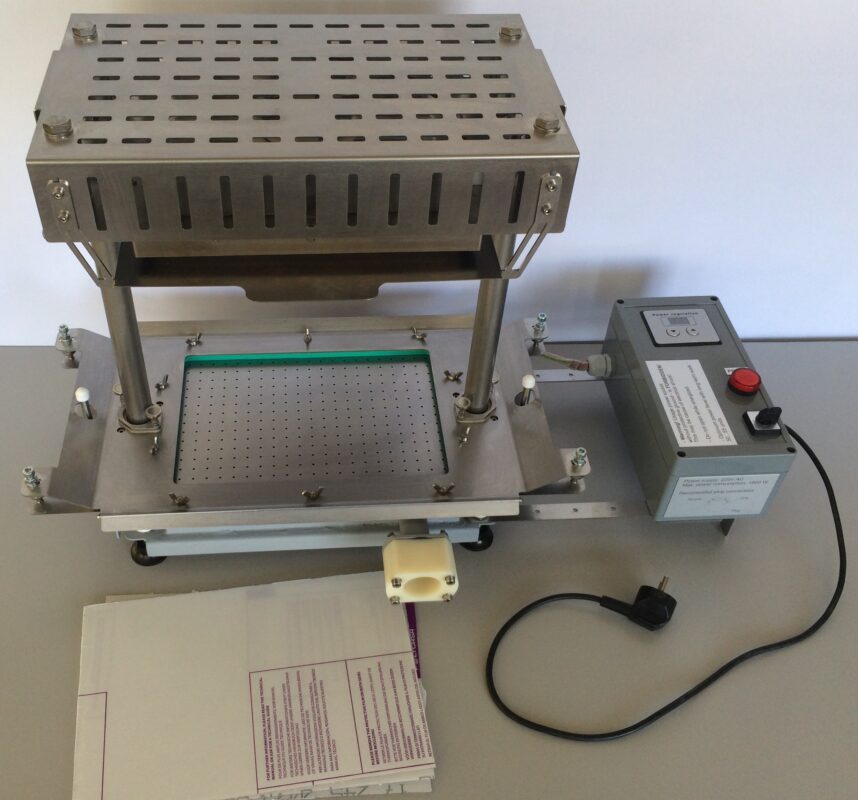

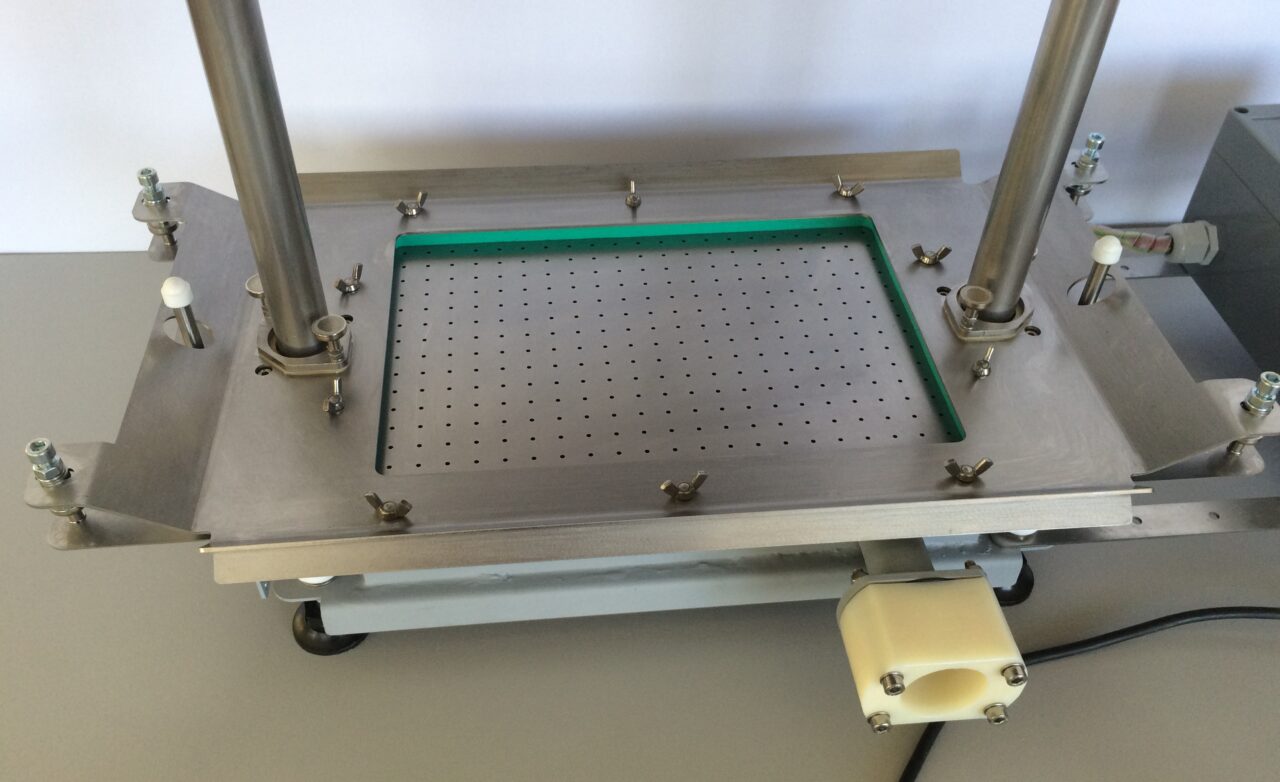

Вакуумная формовочная машина, предназначенная для формовки листового пластика PET-G и аналогичного в домашних условиях.
Потребляемая мощность: 1,8 кВт, 220VAC
Габариты, характеристики и основное применение - см видео по ссылке.
Машина отработана. Было изготовлено несколько десятков штук.

3D Модели вакуумная формовка листоформовочная машина Машина термоформовочная Машина формовочная термоформовка пластика Формовочная машина

Автор

Владимир

Дата

27.11.2025

Язык

Русский

Состав

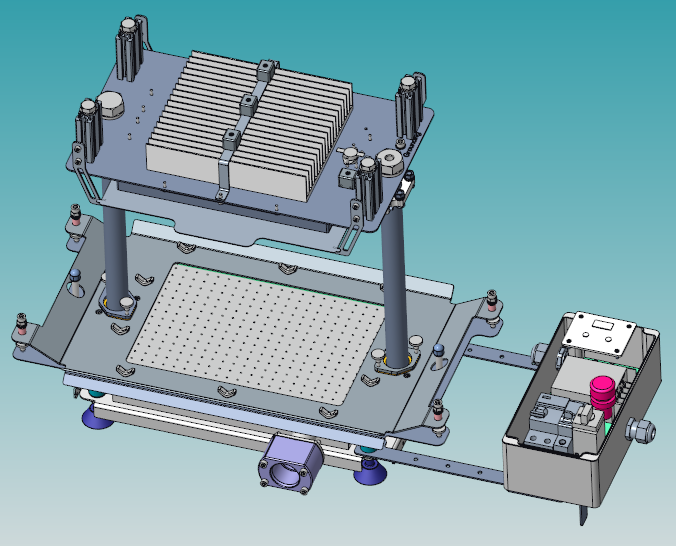

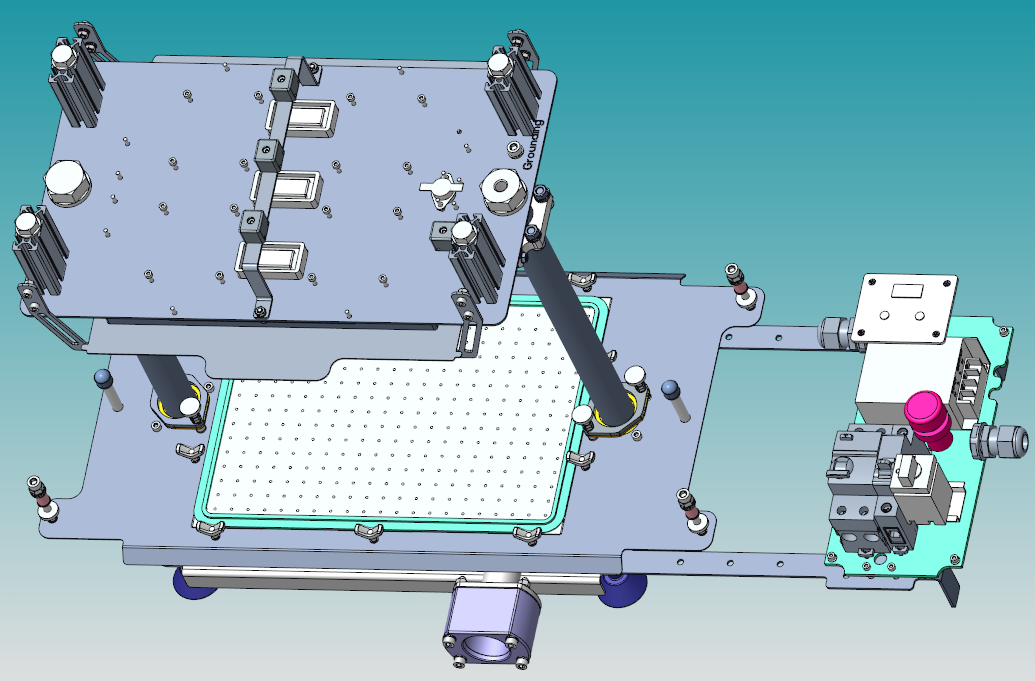

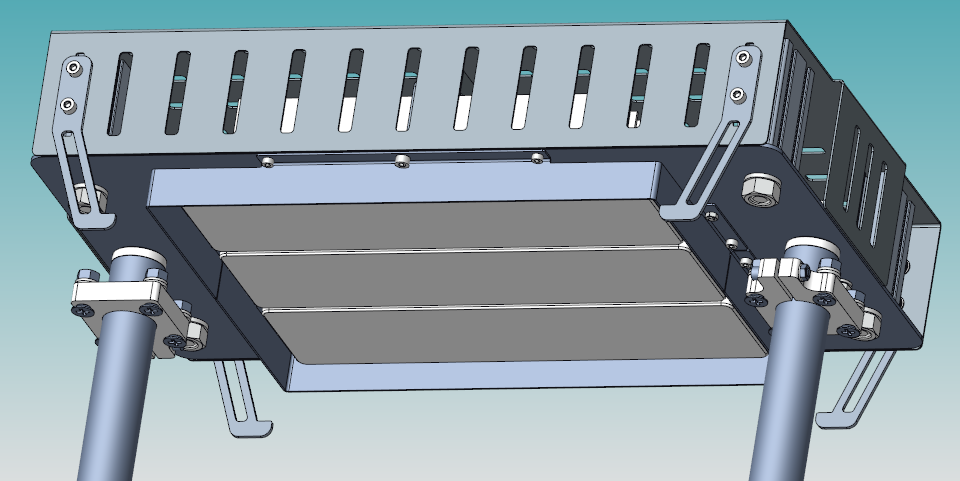

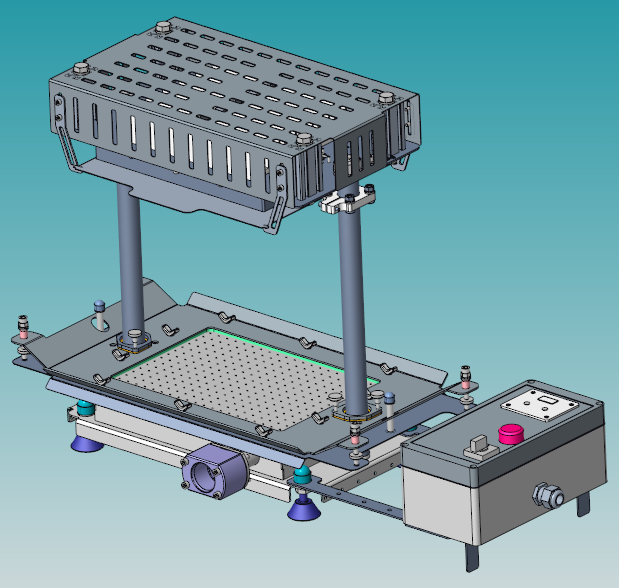

CAD-модель машины. Файлы для лазерной резки листовых деталей. Спецификация. Схема сборки. Модель выполнена в Creo Parametric. Есть исходные файлы а так-же модель конвертирована в формат STEP

Софт

Creo Parametric 12.4.

Отзывы

Отзывов пока нет

Задать вопрос
