Проектирование автоматического выключателя АП-50Б

Новочеркасский политехнический институт
Кафедра Электрических и электронных аппаратов
курсовой проект по дисциплине: «Проектирование электротехнических устройств»
Тема проекта: «Автоматический выключатель серии АП-50Б(переменного тока)».
10 сентября 2013 года.

При выполнении курсового проекта будет осуществлен следующий порядок работы:
1. Выбор конструкции автомата, его кинематической схемы.
2. Определение параметров коммутирующих контактов и токоведущего контура.
3. Расчет механизма: определение усилий пружины защелки, возвратной пружины, хода рукоятки привода и усилия на ней, скорости включения и отключения контактов, собственного времени отключения, размеров рычагов.
4. Расчет параметров дугогашения.
5. Выбор конструкции и расчет расцепителей: электромагнитного.
6. Выполнение сборочных и деталировочных чертежей, оформление пояснительной записки

Исходные данные и основные эксплуатационные требования: номинальное напряжение Uн=380В, номинальный ток Iн=15А, трехполюсный, с уставкой электромагнитного расцепителя 150А. Устройство спроектировать для единичного производства, без учета экономии дефицитных материалов.

Содержание ПЗ
ВВЕДЕНИЕ 3
ОПИСАНИЕ ПРОТОТИПА 4
1 Определение параметров токоведущей цепи 8
2 Расчет механизма 12
3 Расчет теплового расцепителя 21
4 Расчет электромагнитного расцепителя 24
5 Расчет дугогасительного устройства 29
Список использованных источников 33

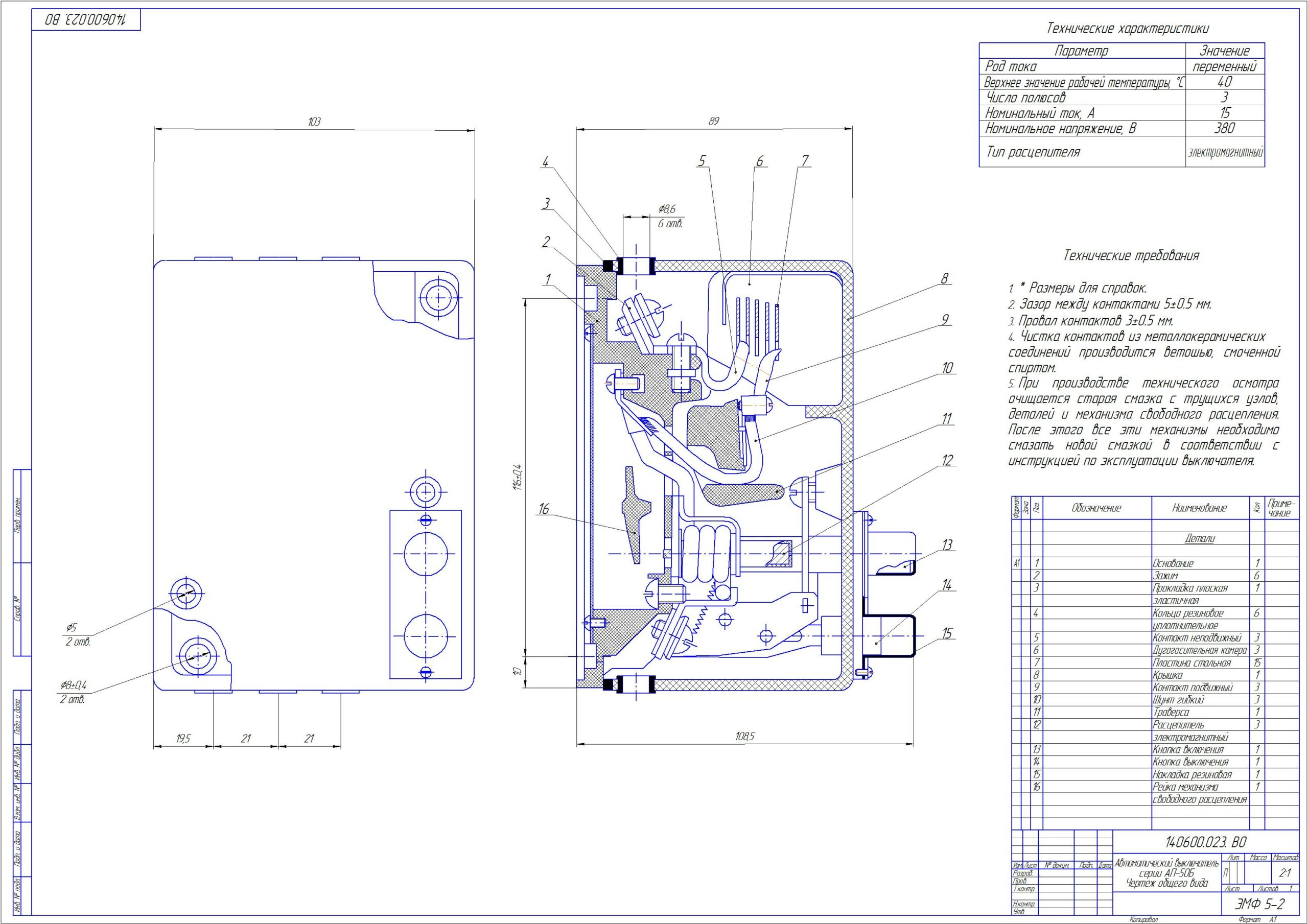

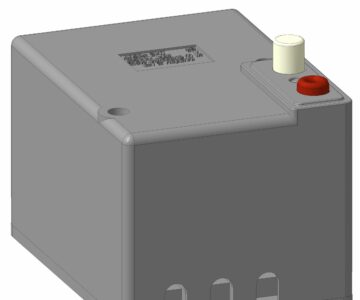

Состав: Сборочный чертеж автоматического выключателя АП-50Б(СБ), Деталировка (корпус, кнопка, шина), пояснительная записка Язык документа

Софт: КОМПАС-3D 14
