Проектирование электродвигателя для грузоподъёмной установки

Курская государственная сельскохозяйственная академия имени И.И. Иванова
Кафедра электротехники и электроэнергетики
Курсовой проект по дисциплине «Электрические машины»
На тему: «Проектирование электродвигателя для грузоподъёмной установки»
Курск 2016

Исходные данные: высота подъёма ‒ 5 м, масса груза ‒ 1,0 тонн, скорость подъёма ‒ 0,1 м/с, коэффициент, учитывающий противовес ‒ 0,5, КПД подъёмника ‒ 0,8, коэффициент увеличения мощности 1,5, число полюсов ‒ 4, гармоника 7.

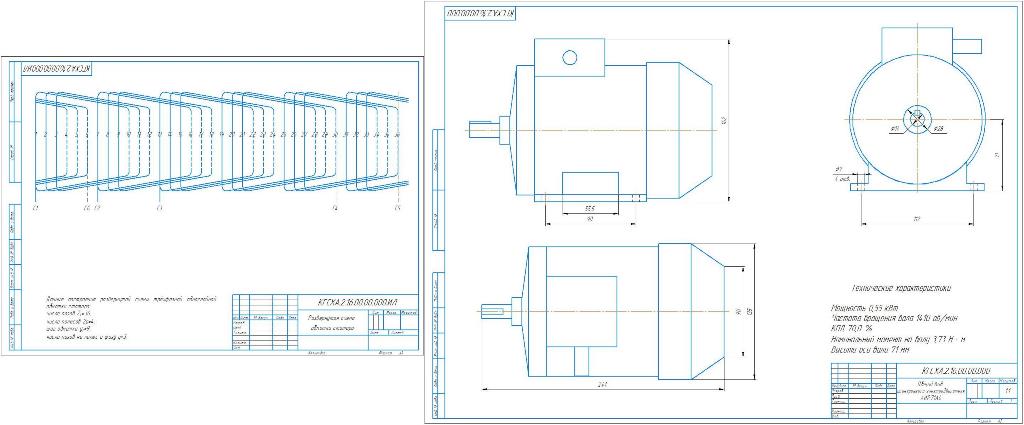

Курсовой проект состоит из расчётной части и графической части. Объём расчётной части составляет 56 листов формата А4. В ней рассмотрен выбор двигателя по номинальной мощности, расчёт асинхронного двигателя с обмотками. Определение эффективных значений фазной и линейной ЭДС. Объём графической части составляет 2 листа формата A3. На 1 листе изображён двигатель с главными размерами. На 2 листе изображена схема обмоток статора.

Содержание
Введение
1 Выбор двигателя по номинальной мощности
1.1 Расчёт асинхронного двигателя
1.2 Определение параметров обмотки статора
1.3 Расчёт размеров зубцовой зоны статора и воздушного зазора
2 Расчёт ротора
3 Расчёт магнитной цепи
3.1 Магнитное напряжение воздушного зазора
3.2 Магнитное напряжение зубцовой зоны статора
3.3 Магнитное напряжение зубцовой зоны ротора
3.4 Магнитное напряжения ярма статора
3.5 Магнитное напряжение ярма ротора
4 Параметры рабочего режима
5 Расчёт потерь
6 Расчёт рабочих характеристик
7 Расчёт пусковых характеристик
8 Расчёт пусковых характеристик с учётом влияния вытеснения тока и насыщения от полей рассеяния
8.1 Расчёт сопротивлений обмоток с учётом влияния насыщения
8.2 Расчёт токов и моментов
9 Тепловой расчёт
10 Расчёт обмоточных данных и построение развёрнутой схемы обмотки статора
11 Определение эффективных значений фазной и линейной ЭДС первой, третьей, пятой и седьмой гармоник
Заключение
Список использованных источников
Приложения
