КОМПАС 3D 18

Расчет электропривода пилорамы

Белгородский ГАУ им. В.Я. Горина
Кафедра электрооборудования и электротехнологий в АПК
Крсовой проект по дисциплине "Электропривод"
На тему "Расчет электропривода пилорамы"
Майский 2015

Содержание

Стр.
Введение…………………………………………………………………………...6
1. Теоретическая часть……………………………………………………………8
1.1 Электропривод пилорамы………………………………………………8
2. Расчётная часть………………………………………………………………..23
2.1 Исходные данные для расчёта параметров электропривода…….....23
2.2 Расчёт и выбор параметров электропривода……………………..... 23
2.2.1Расчётмеханическойхарактеристики рабочей машины…….…23
2.2.2 Расчёт механической характеристики и определение
времени разгона и торможения системы……………………………26
2.2.3. Расчёт потерь энергии системы при различных режимах торможения………………………………………………………………………33
2.2.4 Расчёт КПД двигателя и потерь мощности при различных нагрузках…………………………………………………………………………35
2.2.5 Расчёт и выбор мощности электродвигателя для
режима S1……………………………………………………………...36
3. Выбор пускозащитной аппаратуры………………………………………….40
3.1. Общая методика выбора пускозащитной аппаратуры……………..40
3.2. Расчёт и выбор аппаратов защиты электродвигателя……………..49
Заключение……………………………………………………………………….51
Список использованной литературы…………………………………………...52

1.Номинальная угловая скорость вращения рабочего
механизма
151
2.Номинальный момент рабочей машины
112
3.Коэффицент полезного действия передачи
0,92
4.Маховый момент рабочей машины
10
5.Передаточное число от электродвигателя к рабочей машине
2
6.Показатель характеризующий изменение статического момента в зависимости от скорости
2

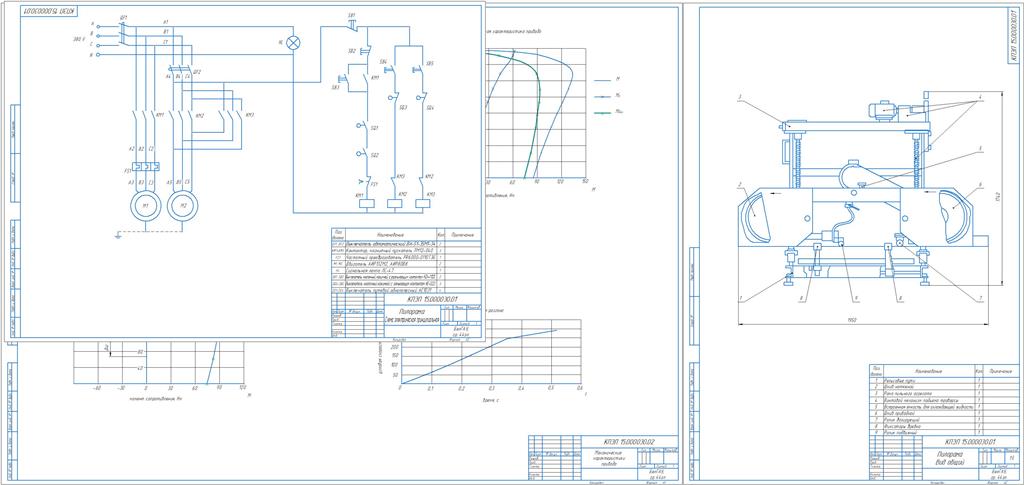

Состав: ПЗ, механические характеристики привода, пилорама общий вид, пилорама, схема электрическая принципиальная Язык документа

Софт: КОМПАС-3D 16

Каталог / Электрические машины / Расчет электропривода пилорамы

Просмотр файлов
Принципиальная схема пилорамы _ КПЭП 15.000030.01.cdw
Электрическая схема.cdw
1 ⮢(1).rtf
2_Soderzhanie.docx
7_Zaklyuchenie.docx
Vvedenie_pererabotannoe.docx
Графики
Мой курсак 2 часть.docx
