Брянский Государственный технический университет
Кафедра промышленная электроника и электротехника
Курсовой проект по дисциплине "Силовая электроника"
На тему: "Разработка трёхфазного преобразователя частоты"
Брянск 2018
Исходные данные:
- Входное напряжение ~380/220 B±5%
-Частота входного напряжения 50 Гц
-Параметры нагрузки (электродвигателя) 5,5 кВт 380/220В
-Частота выходного напряжения 0...50 Гц
-Тип модуляции-векторная
-Требования к системе управления-микроконтроллерная
-Условия эксплуатации: У2 по ГОСТ 15543-70 и М2 по ГОСТ17516-72
В данной работе разрабатывается преобразователь частоты с векторной широтно-импульсной модуляцией для управления электродвигателем мощностью 5.5 кВт. Преобразователь частоты управляется при помощи микроконтроллера.

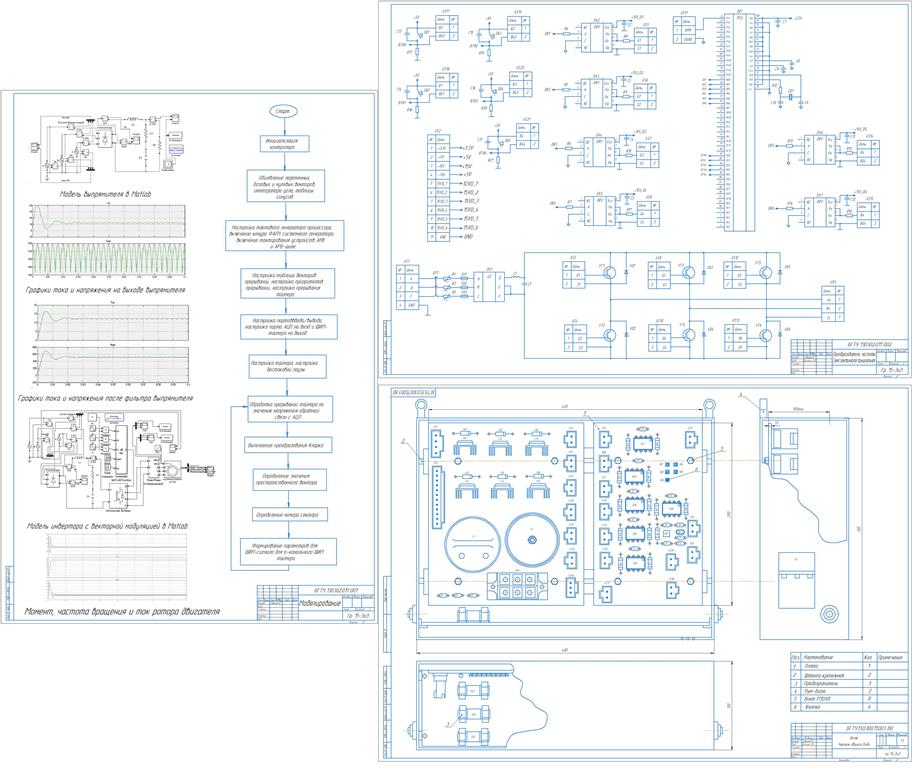

Курсовой проект включает чертежи:
- Схема электрическая принципиальная
-Чертёж силового шкаф
-Схема модели и результаты моделирования
В пояснительной записке содержатся
1. Введение
2. Функциональная схема устройства
3. Разработка электрической принципиальной схемы
3.1 Выбор схемы выпрямителя
3.2 Расчёт выпрямителя
3.3 Расчёт и выбор элементов входного фильтра
4. Моделирование выпрямителя с LC-фильтром в среде Matlab
5. Расчёт силовой части преобразователя
6. Расчёт инвертора
6.1. Выбор транзистора и диода для АИН
6.2. Расчёт потерь в инверторе
7. Сопряжение силовой части с системой управления
8. Выбор защитных предохранителей
9. Описание работы системы управления ПЧ
10. Результаты моделирования
11. Требования к эксплуатации
12. Требования к конструкции
13. Заключение
14. Список используемой литературы
