Шинный мост для ЩО-90.

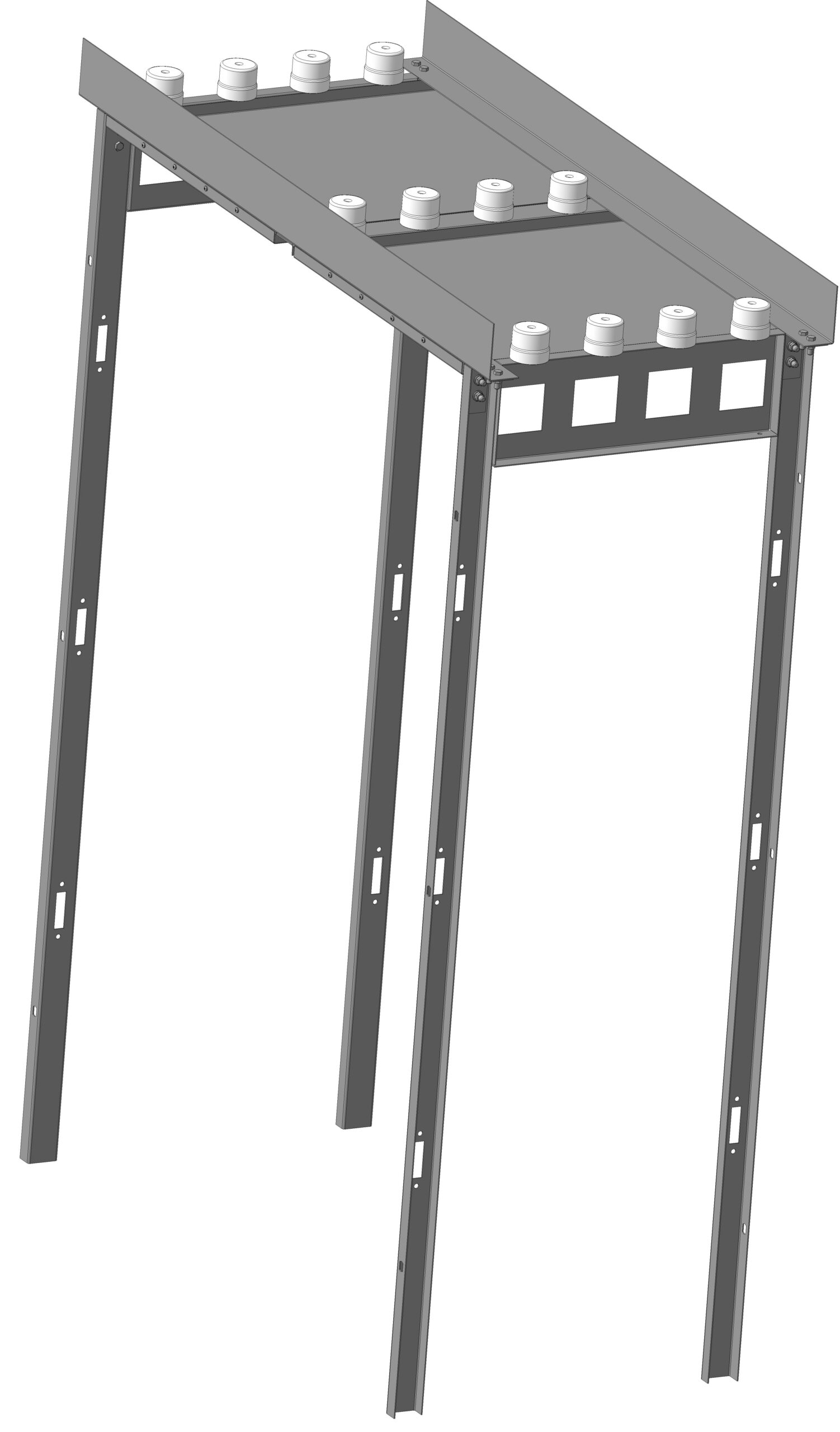

Шинный мост - металлоконструкция, представляющая собой шинопровод с закрепленными на них изоляторами под шины, идущие от одного щита к другому. Данный шинный мост предназначен для установки в БМ КТП, для выполнения защищенных от прямого доступа электрических соединений между двумя паралельно-расположенными ячейками ЩО-90.

Состав: 3D сборка, детали, сборочный чертеж, деталировочные чертежи Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Электрические машины / Шинный мост для ЩО-90.

Уголок _ ШМ1.05.m3d
Уголок крепежный _ ШМ1.02.cdw
Панель _ 116001.112.m3d
116001.104 - Стойка.m3d
Уголок крепежный _ ШМ1.02.m3d
Чертеж.cdw
Швеллер _ ШМ1.03.cdw
Швеллер _ ШМ1.03.m3d
Швеллер _ ШМ1.03.cdw.bak
Шинный мост _ ШМ1.00.a3d
Шинный мост _ ШМ1.00.jpg
Шинный мост _ ШМ1.00.spw
Шинный мост _ ШМ1.00 (1).jpg
Шинный мост Сборочный чертеж _ ШМ1.00 СБ.cdw
Изолятор опорный _ ИО1-2,5У3.m3d
Панель _ ШМ1.04.cdw
Панель _ ШМ1.04.m3d
Уголок _ ШМ1.01.cdw
Уголок _ ШМ1.01.m3d
Уголок _ ШМ1.05.cdw
