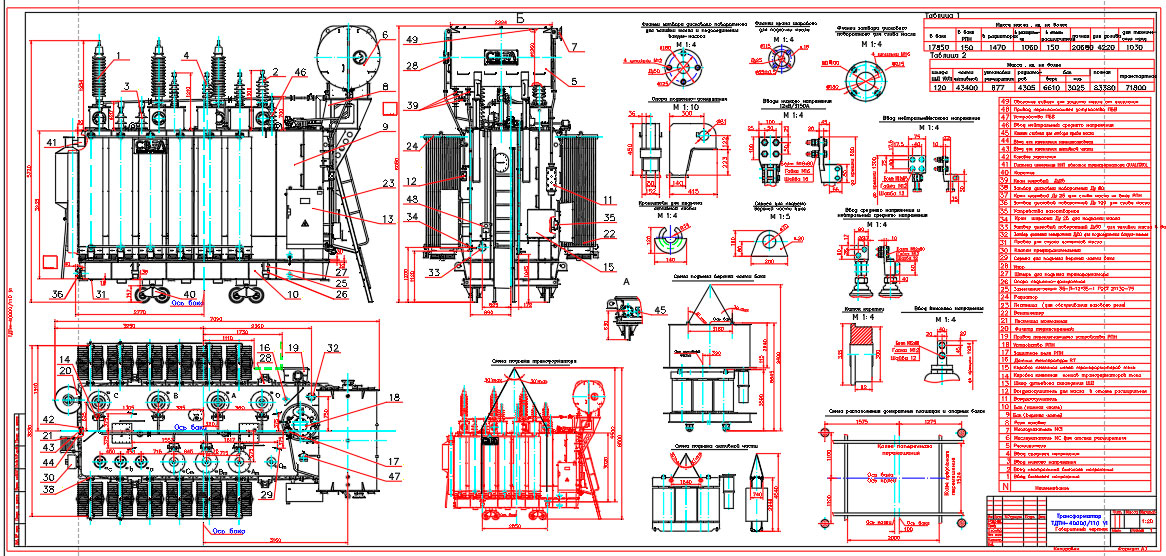

Чертеж силового трансформатора 110кВ ТДТН-40000/35/10кВ У1, производства "СВЭЛ"
Технические характеристики:
1. Номинальное напряжение - 110/35/10кВ
2. Номинальная мощность - 40МВА
3. Система охлаждения - принудительная циркуляция воздуха и естественной циркуляцией масла.
4. Исполнение- трехфазный
5. Регулирование напряжения - РПН в нейтрали ВН ± 16%, ± 9 ступеней
6. Тип изоляции - масло
7. Производитель - СВЭЛ (Россия)
- Главная -
- Чертежи -
- Электрические машины -
- Трансформаторы -
- Чертеж трансформатора 110кВ ТДТН-40000/110/35/10 У1
Чертеж трансформатора 110кВ ТДТН-40000/110/35/10 У1
0
4
1662
19
0
100
Автор
Алексей
Мокровный
Дата
04.10.2021
Язык
Русский
Состав
Габаритный чертеж
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
ТДТН-40000_110 У1.DWG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
