Чертеж трансформатора ТМЗ 1000-10

Общий вид трансформатора

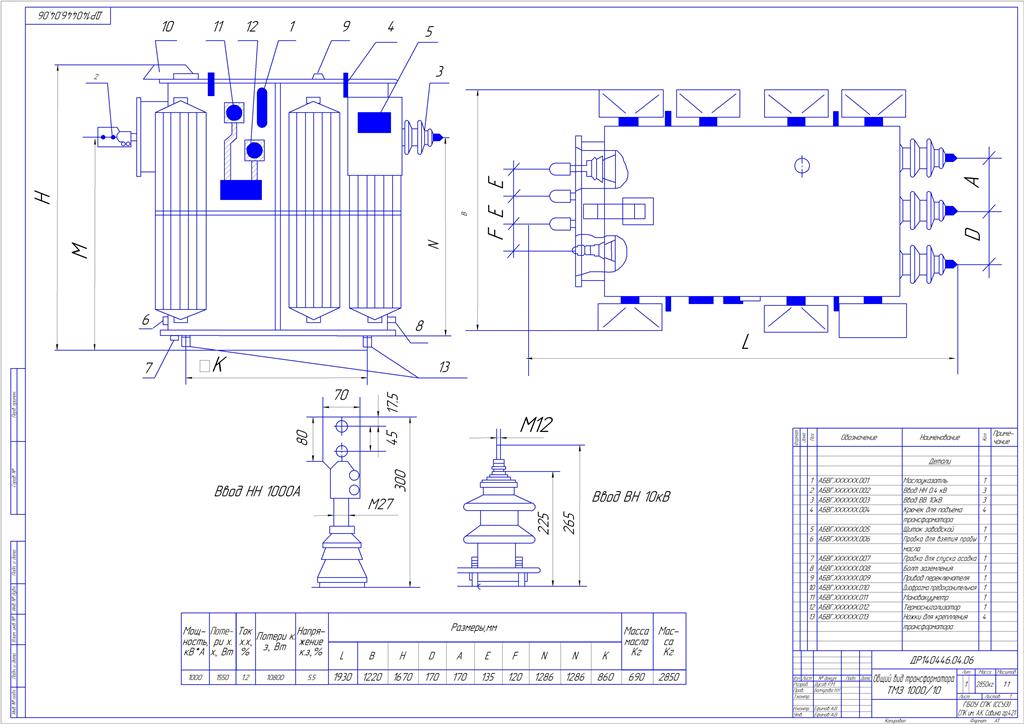

Общий вид трансформатора ТМЗ 1000/10
2.3 Структура условного обозначения
трансформатора ТМЗ - 1000/10 УХЛ1 10/0,4 Д/Ун-11
• Т - трансформатор трехфазный
• М - масляное охлаждение с естественной циркуляцией воздуха и масла
• З - защитная азотная подушка
• 1000 - номинальная мощность, кВА
• 10 - напряжение обмотки высокого напряжения, кВ
• УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69
• 10 - напряжение обмотки высокого напряжения, кВ
• 0,4 - напряжение обмотки низкого напряжения, кВ
• Д - схема соединения обмотки высокого напряжения (треугольник)
• У - схема соединения обмотки низкого напряжения (звезда)
• н - наличие изолированной нейтрали
• 11 - группа соединения обмоток
