Магнитопровод трансформатора ТМ-320

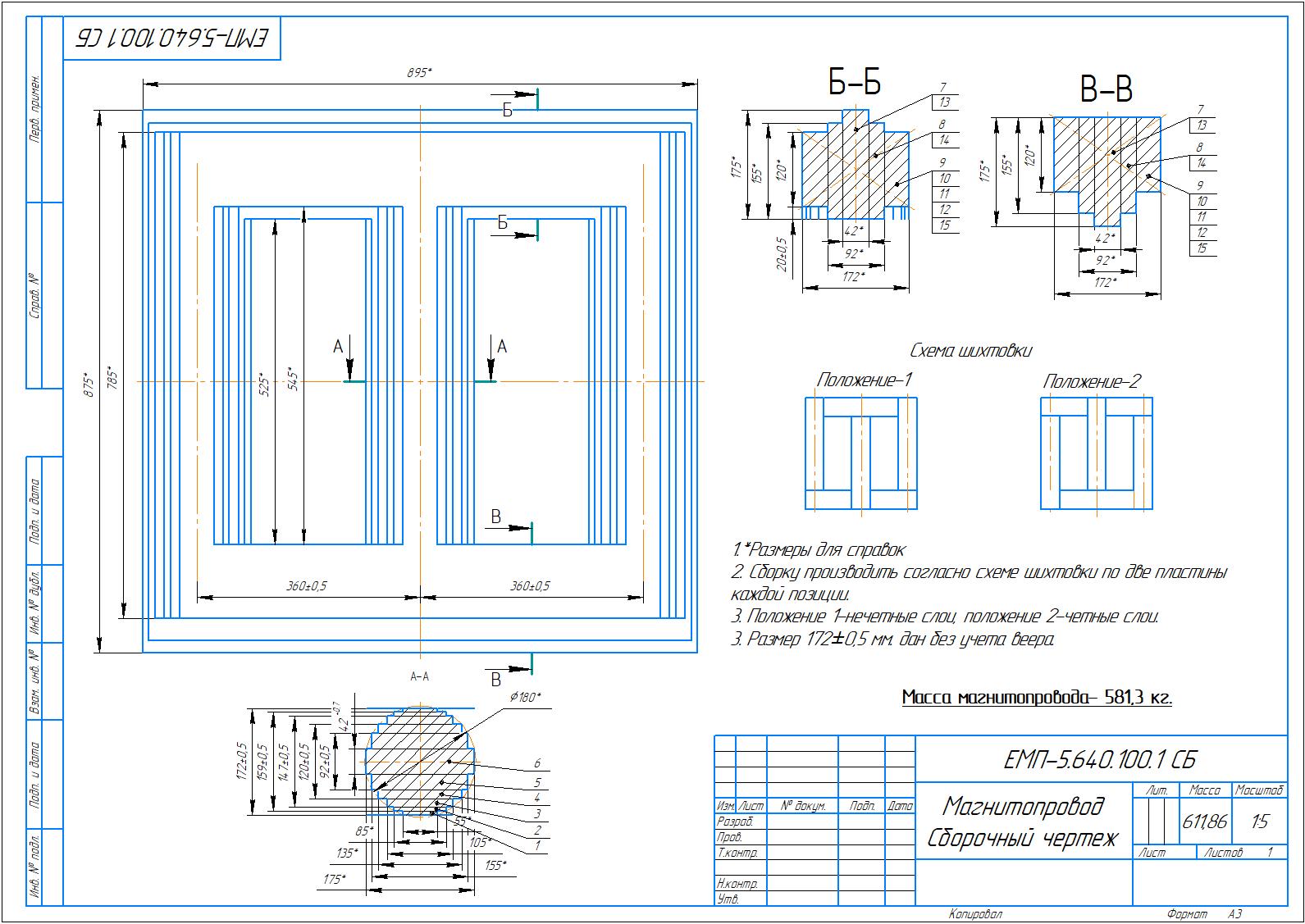

Модель и чертежи магнитопровода к силовому распределительному трансформатору ТМ-320/6-10 и чертеж пластин из электротехнической стали к магнитопроводу габариты 875* на 895*

Состав: Сборочный чертеж (СБ), Деталировка, 3D Сборка

Софт: КОМПАС-3D 17

Файлы:
Магнитопровод/
Магнитопровод/Магнитопровод ЕМП-5.640.100.1.jpg
Магнитопровод/ЕМП-5.640.100.1 Магнитопровод.spw
Магнитопровод/ЕМП-8.640.100.1-1 Пластина.jpg
Магнитопровод/ЕМП-8.640.100.1-1 Пластина.cdw
Магнитопровод/ЕМП-5.640.100.1 Магнитопровод.jpg
Магнитопровод/Магнитопровод ЕМП-5.640.100.1.m3d
Магнитопровод/ЕМП-5.640.100.1 Магнитопровод.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
