топ За месяцРегулятор под напряжения (РПН)

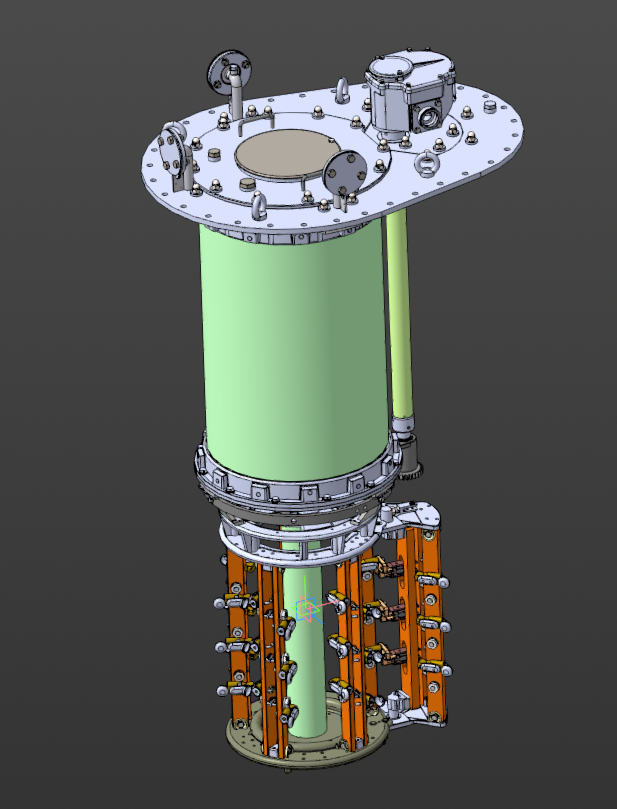

Переключающие устройства (Регулятор под напряжением - РПН) типа RS9-III-200-72.5K-10.19.3W.
Технические данные:
Число фаз: 3
Максимальный номинальный ток (А): 200
Номинальный шаговое напряжение в фазу (kV): 4000
Номинальный мощность переключения (kVA): 800
Номинальная частота (Hz): 50...60
Объём (приблизительно) (dm3): 150
Количество заливаемого масла (dm3): 110
Сборка сохранен в .stp формате.
Состав: 3D Сборка
Софт: STEP / IGES STEP AP203
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
А сборка состоит из отдельных деталей? или это одна поверхность?
Сборка состоит из деталей, деталей много, больше 1000. Но детали представлены поверхностями.
Открыл в Компас-3D V20. Работа конечно серьезная проделана, но.... Многие поверхности отсутствуют. В чертеж толком не вывести, т.к для чертежа нужны тела а не поверхности. Обидно знать что где-то есть полноценная 3D версия а из-за такого вот способа сохранения получается урезанное непонятно что. Резьбы соответственно тоже отсутствуют.
Это не из за формата, а скорее все из за способа получения модели, вероятно что это было сканирование.
С чертежами проблемы нет, когда делаете "Создать чертеж по модели" во вкладке проецировать выбираете поверхности.
