Трансформатор 12кВ

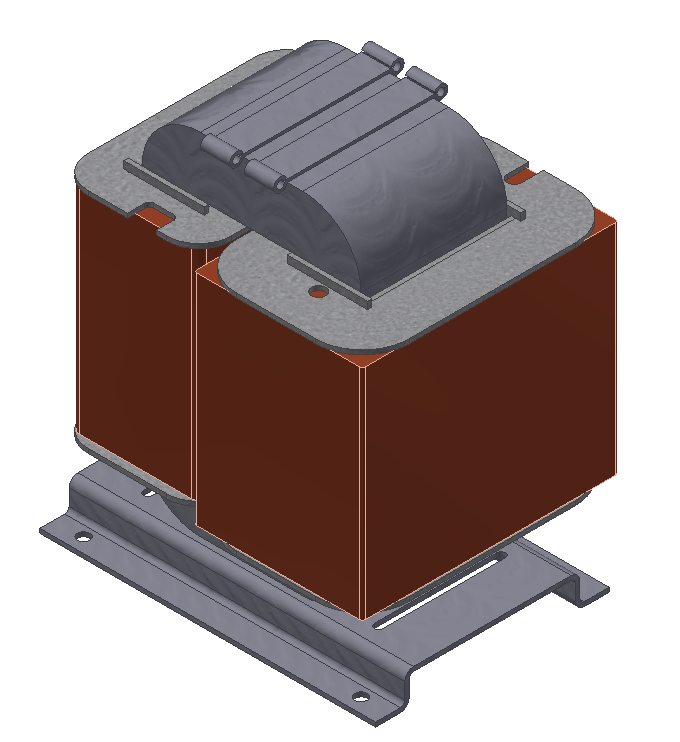

Повышающий трансформатор на 12кВ. Каркас трансформатора сборный из стеклотекстолита. Магнитопровод изготавливаемый, не покупной

Состав: Сборочный чертеж на изделие (СБ), сборочные чертежи обмоток первичной и вторичной спецификации, деталировка (детали катушки, основание трансформатора, стяжка магнитопровода), 3D Сборка

Софт: AutoCAD 2019

Файлы:
12кВ.dwg
lockfile.lck
анкер 12.ipt
каркас вторичка 12.iam
каркас первичка 12.iam
магнитопровод 12 квт.ipt
медь в первичку.ipt
медь во вторичку.ipt
основание переделанное 12.ipt
сборка вторички.iam
сборка первички.iam
скоба 12.ipt
трансформатор 12.iam
узкий торец.ipt
широкий торец.ipt
щека без пазов вторичка 12.ipt
щека без пазов первичка 12.ipt
щека с пазами вторичка 12.ipt
щека с пазов первичка 12.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
