Трансформаторная подстанция 10кВ на два трансформатора 2 x 630 кВА

Здание ТП одноэтажное, отдельно стоящее, с собственными фундаментами и стенами.
Внутри ТП в отдельных помещениях располагаются:
- РУ10кВ,
- силовые трансформаторы мощностью 630 кВА,
- щит 0,4кВ.

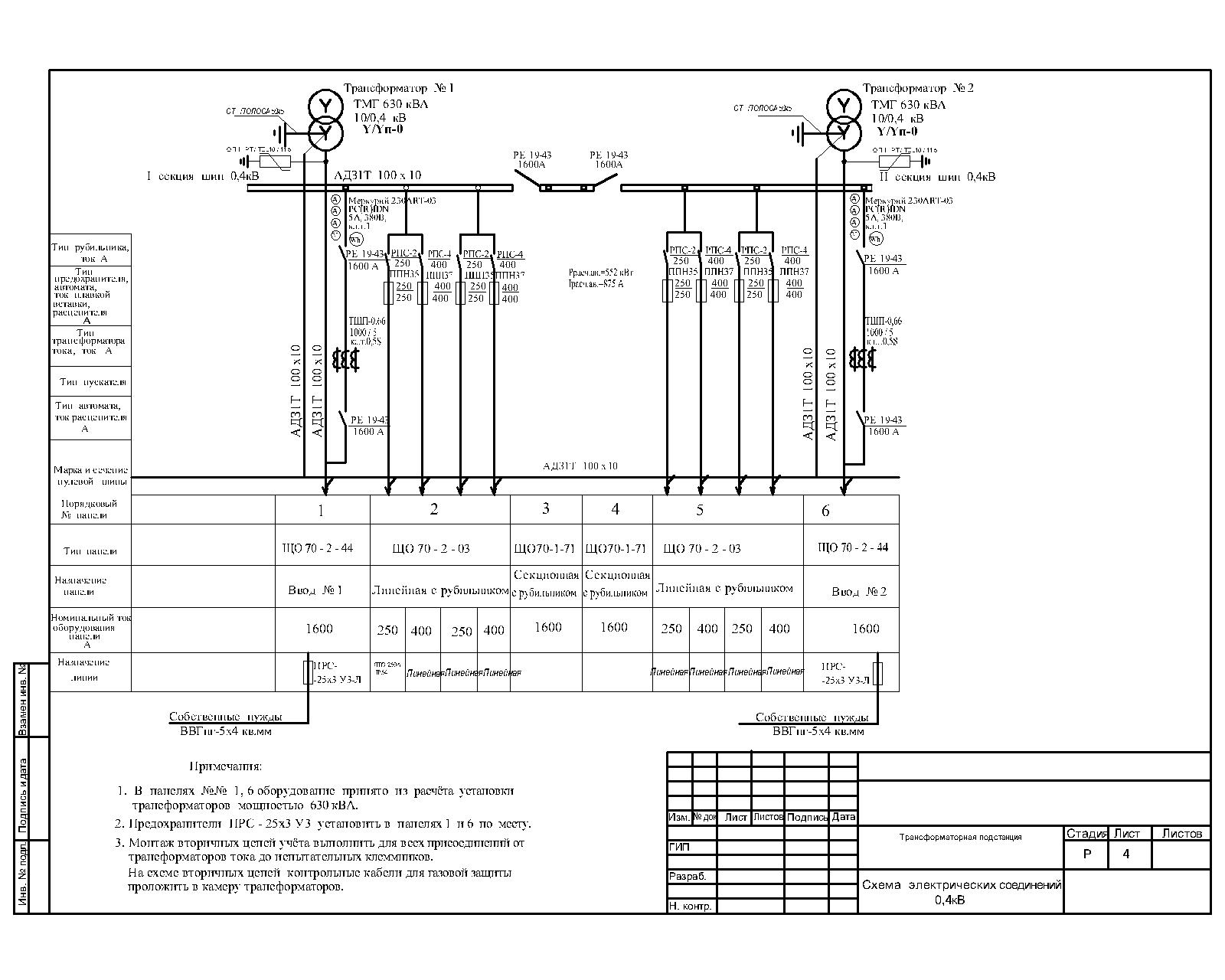

Соединение трансформаторов со щитом 0,4 кВ осуществляется плоскими шинами,
а с РУ-10 кВ - кабелями ААБ2л-3х95
Распределительное устройство 10 кВ комплектуется камерами одностороннего
обслуживания серии КСО - 366. Камеры устанавливаются в 2 ряда.
Щит 0,4 кВ комплектуется распределительными панелями ЩО - 70, установленными
в 1 ряд. В этом же помещении располагаются групповой щит освещения,
Вводы линий 10 кВ и 0,4 кВ предусмотрены кабельные. Крепление оборудования и
конструкций осуществляется с помощью дюбелей, болтов и электросварки к
закладным деталям в стенах и полу, предусмотренным в строительной части.

Состав: Трансформаторная подстанция 10кВ на два трансформатора 2 x 630 кВА Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Электрические машины / Трансформаторы / Трансформаторная подстанция 10кВ на два трансформатора 2 x 630 кВА

тп
