Турбогенератор ТВВ-400-2

Иркутский государственный технический университет
Кафедра электропривода и электрического транспорта
Курсовой проект по дисциплине: «Электрические машины»
На тему: "Проектирование турбогенераторов"
Иркутск 2017

Исходные данные Турбогенератора ТВВ
Номинальная мощность, кВт Рн = 400000
Номинальное (линейное) напряжение, кВ - Uн = 18
Коэффициент мощности, Cоsj = 0,85
Частота сети, Гц - f = 50
Число фаз – m = 3
Число полюсов – 2р = 2
Соединение фаз обмотки статора – звезда
Отношение короткого замыкания (ОКЗ) = 0,5
Охлаждение обмотки статора – непосредственное водой
Охлаждение обмотки ротора – непосредственное водородом

В данной работе рассматривается Турбогенератор с охлаждением вида ТВВ (непосредственное охлаждение водой ротора, и непосредственное охлаждение водородом статора). Предназначен для преобразования механической энергии пара в электрическую. Рассчитан на номинальную мощность 400 Мвт.

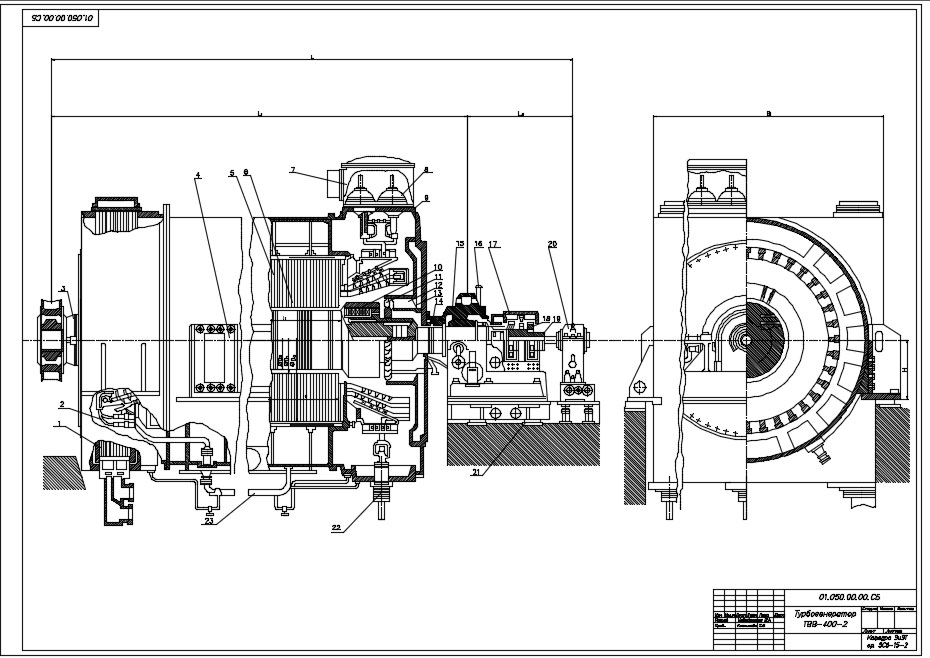

Графическая часть представляет собой сборочный чертёж турбогенератора, в спецификации представлены названия деталей.
