Установка нагрузочная резисторная 220 В 120 кВт

100

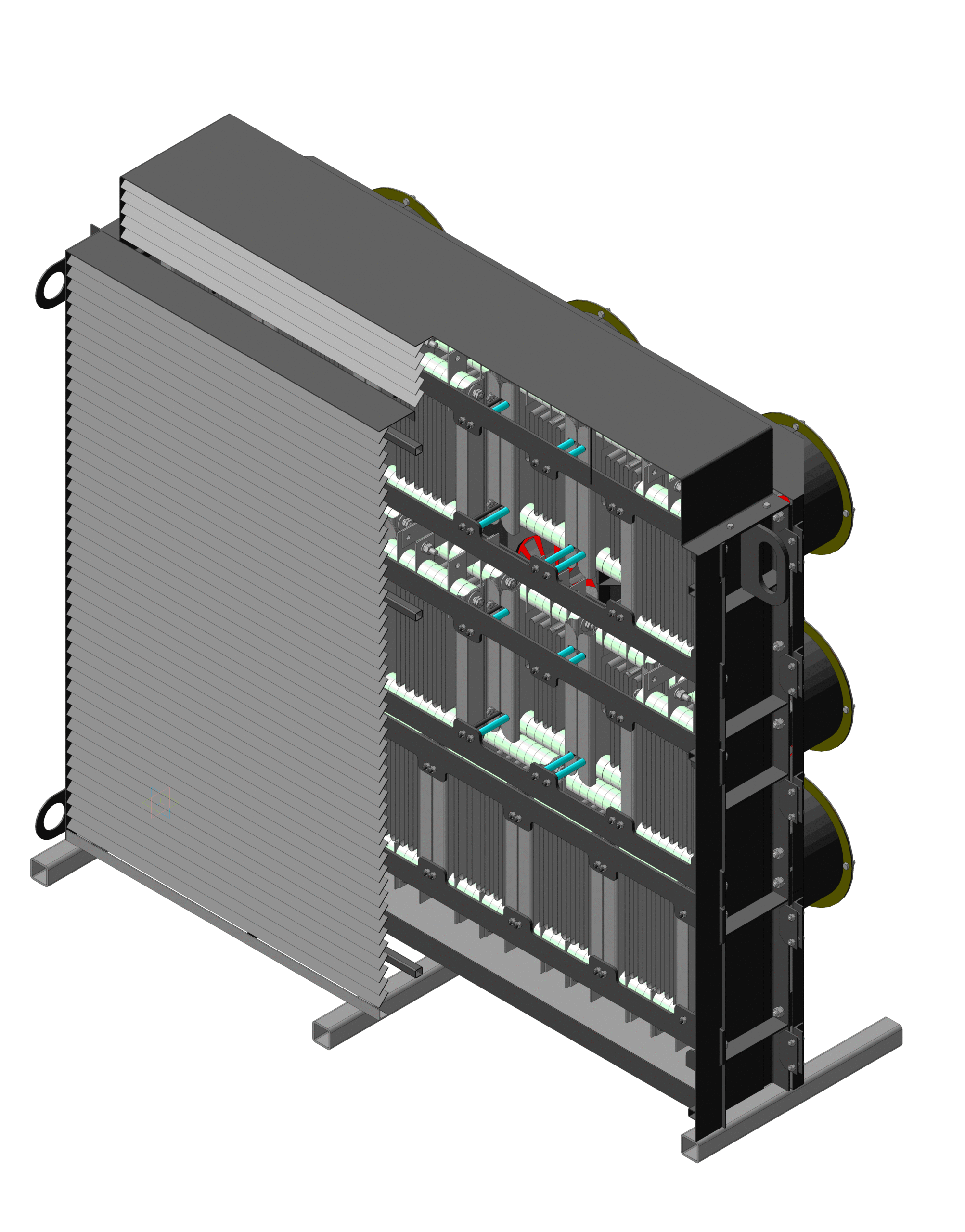

Установка нагрузочная для проведения реостатных (нагрузочных) испытаний дизель генераторных установок постоянного тока напряжением 220 В 120 кВт. Модуль без силового шкафа. Имеется электрическая принципиальная схема и перечень элементов. Схема отредактирована по работе опытного образца.
В комплекте имеются чертежи и контуры некоторых деталей для написания программы резки на ППлЦ.
Габаритные размеры: Высота - 1615 мм; Длина 1610 мм; Ширина 950 мм. Масса около 600 кг.

3D Модели ДГУ испытание Нагрузочная резистор Установка

Автор

Сергей Семёнов

Дата

27.08.2021

Язык

Русский

Состав

3D Сборка, Чертежи, Спецификации, Электрическая принципиальная схема
