ГОСТ 2.304-81 ЕСКД. Шрифты чертежные

Как оказалось, многие не знают какой шрифт нужно использовать для оформления чертежей или электронных сопутствующих документов. Так вот, нам необходимо обратиться к ГОСТ 2.304-81 шрифты чертежные. Настоящий стандарт устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.

Хорошо скажете Вы, но мне нужен файл шрифта для установки в папку Fonts, чтобы использовать его в Word или других программах. По факту нет принуждения использовать определенный шрифт, но есть рекомендации.
- используйте гарнитуру шрифта ISOCPEUR Курсив 0,7, 0,8 и 1. Это наиболее близкий к госту стандартный шрифт, копия ГОСТ Тип А.
- ГОСТ Р 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации": 5.1.5 При выполнении графических документов применяют шрифты по ГОСТ 2.304, а также другие шрифты, используемые средствами вычислительной техники, при обеспечении условий доступности этих шрифтов пользователям документов.
- При оформлении текстовых документов, пояснительных записок, рекомендуется использовать гарнитуру шрифта Arial или Times New Roman.
- При установке профессиональных программ для выполнения чертежей, таких как КОМПАС-3D или AutoCAD шрифты по ГОСТу устанавливаются автоматически в систему Windows (GOST 2.204 type A от NanoCAD, GOST Common от Autodesk, GOST_A и GOST_B от АСКОН). Но не обязательно покупать их, можно поставить демонстрационные версии или программы для просмотра, вьюверы, и шрифты будут установлены.

Любые и эти в том числе шрифты можно установить самостоятельно, руками, например скачав их тут или из других источников. Например человек с ником 40Two сам разрабатывает шрифт по госту, включая то, что другие по его мнению, забыли. У каждого предложенного варианта свои плюсы и минусы, например isocp нормально выглядит на бумаге, но в некоторых CAD программах он раздражает глаза и визуально не реагирует на толщину. По моему мнению самые красивые шрифты получились у АСКОН, более лаконичные, аккуратные что-ли, но это только мое мнение.

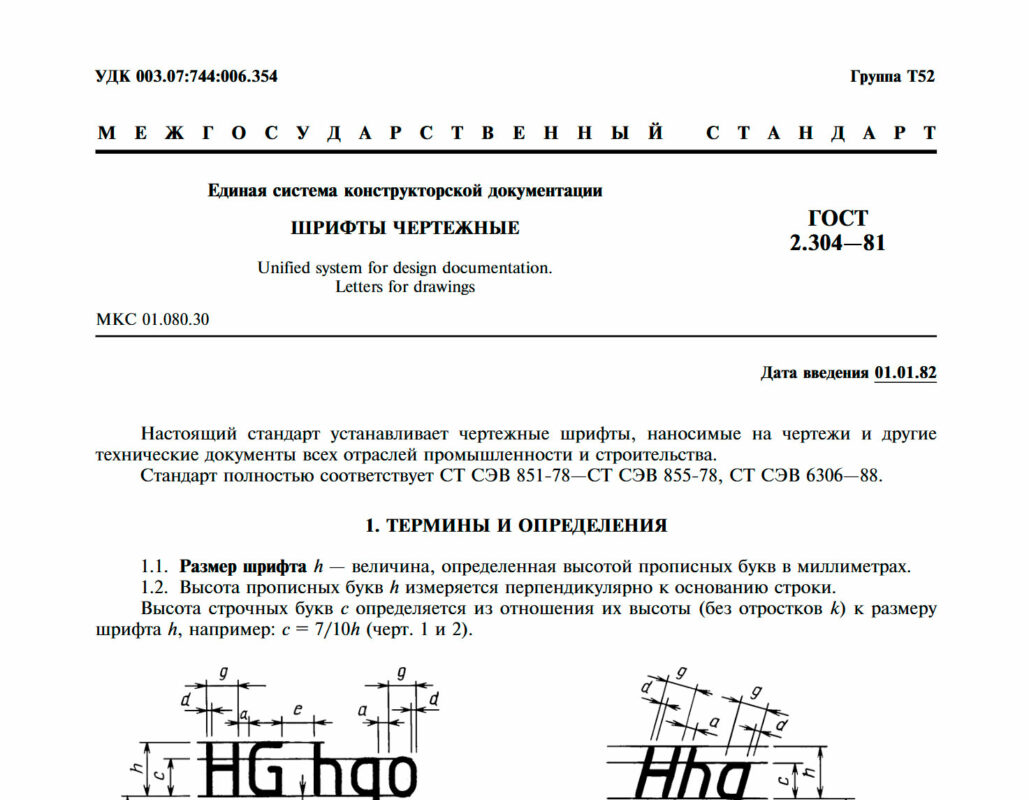

Вернемся к ГОСТу. Он лежит в архиве по ссылке ниже. Размер, высота, наклон букв, толщина линий шрифтов это все описывает ГОСТ 2.304-81 ЕСКД.

Состав: ГОСТ 2.304-81 в формате pdf + шрифты Язык документа

Софт: Acrobat Reader

Файлы:

Каталог / ГОСТы / ГОСТ 2.304-81 ЕСКД. Шрифты чертежные

gost/
gost/fonts/
gost/fonts/ASCON/
gost/fonts/ASCON/GOST_A.FON
gost/fonts/ASCON/GOST_A.TTF
gost/fonts/ASCON/GOST_AU.ttf
gost/fonts/ASCON/GOST_B.FON
gost/fonts/ASCON/GOST_B.TTF
gost/fonts/ASCON/GOST_BU.ttf
gost/fonts/AUTODESK/
gost/fonts/AUTODESK/GOST Common Italic.ttf
gost/fonts/AUTODESK/GOST Common.ttf
gost/fonts/NanoCAD/
gost/fonts/NanoCAD/CS_Gost2304.shx
gost/fonts/NanoCAD/CS_Gost2304A.shx
gost/fonts/NanoCAD/GOST 2.303-68.lin
gost/fonts/NanoCAD/GOST 2.303-68.shx
gost/fonts/NanoCAD/GOST2304A.ttf
gost/fonts/Other/
gost/fonts/Other/GOST2304_TypeA.ttf
gost/fonts/Other/GOST2304_TypeA_italic.ttf
gost/fonts/Other/GOST2304_TypeB.ttf
gost/fonts/Other/GOST2304_TypeB_italic.ttf
gost/fonts/Other/mipgost.mht
gost/fonts/Other/mipgost.shp
gost/ГОСТ 2.304-81 ЕСКД. Шрифты чертежные.pdf
