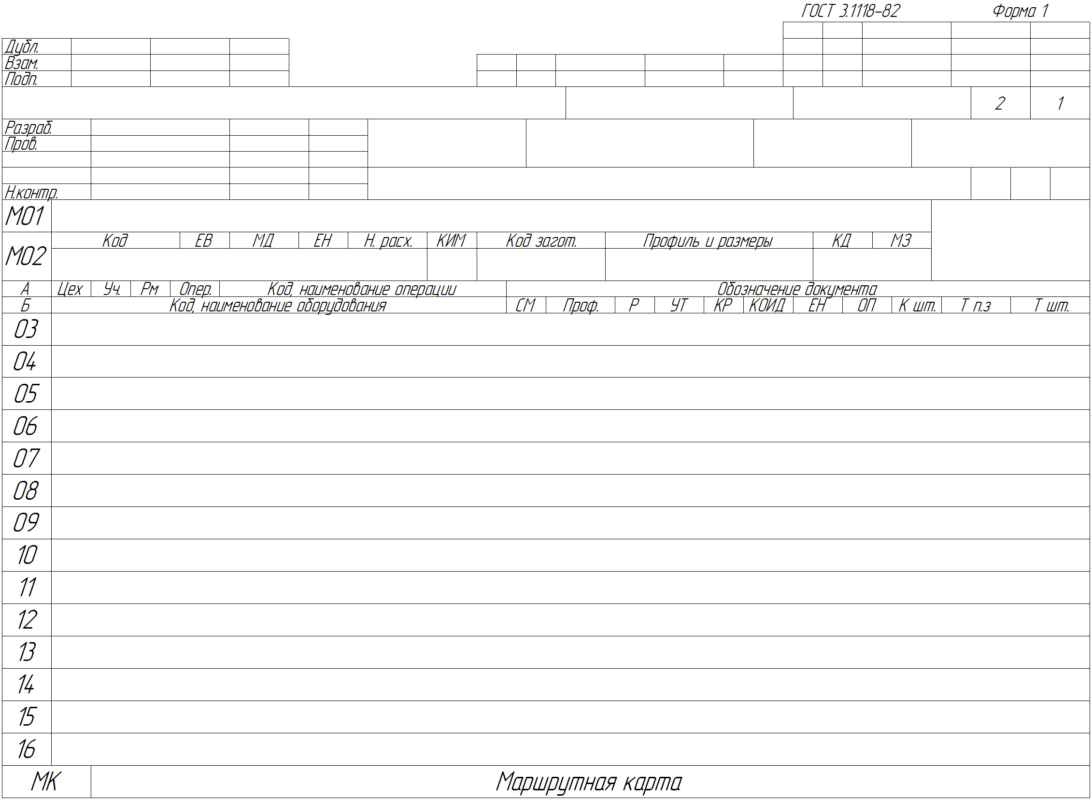

Маршрутная карта по ГОСТ 3.1118-82 первый и последующие листы, выполнены в КОМПАС-Библиотеке оформлений в формате ".LYT". Используется для написания маршрута изготовления деталей.
Маршрутная карта ГОСТ 3.1118-82 форма 1, форма 1б для КОМПАС-3D
0
6
5424
31
1
50
Сообщить о проблеме
Автор
Матвей
Терентьев
Дата
02.05.2024
Язык
Русский
Состав
Шаблон МК на 2х листах
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Маршрутная карта ГОСТ 3.1118-82.cdw
-
Маршрутная карта ГОСТ 3.1118-82.LYT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Константин Лукьянов
Alisher Turakulov
Константин
Отзывов пока нет
Чтобы задать вопрос, необходимо войти

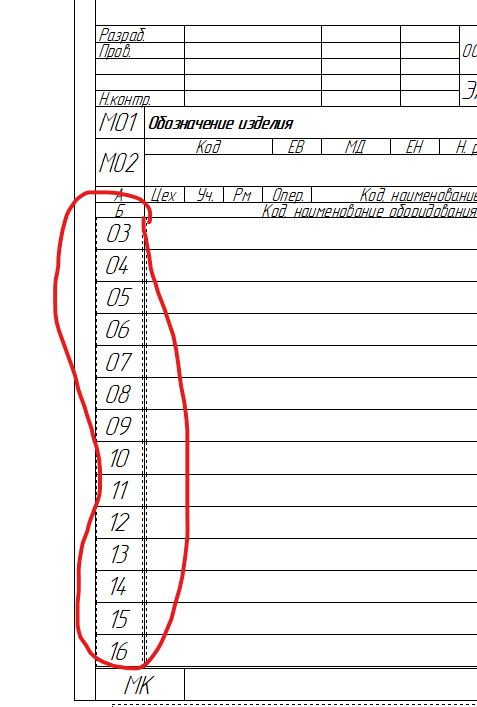

Как редактировать графы столбца с номером строки? Согласно ГОСТ3.1118 туда прописывается служебный символ типа содержания информации в строке.
В последних версия КОМПАС оформление, вставленное из шаблона (.LYT) в чертёж, частично блокируется от редактирования. Это преднамеренно, потому что элементы оформления — это автоматически обновляемые объекты (например, поля штампа, которые тянут данные из свойств документа).
Так же в КОМПАС-3D v23 невозможно напрямую открыть .LYT файл через "Файл → Открыть", как это было в более ранних версиях. Данные файлы не являются просто чертежами, а представляют собой структурированные шаблоны оформления, которые не открываются напрямую.
Вам нужно до установить компонент КОМПАС-Конфигуратора оформления и отредактировать через него шаблон.
Что за компонент? Не могу найти информацию. Расскажите подробнее, пожалуйста.

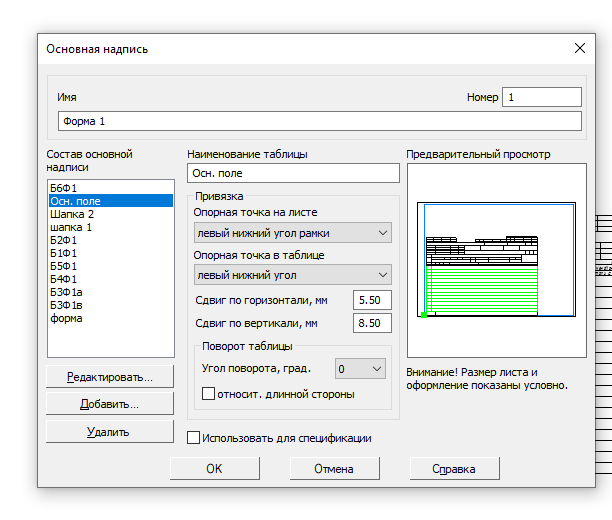

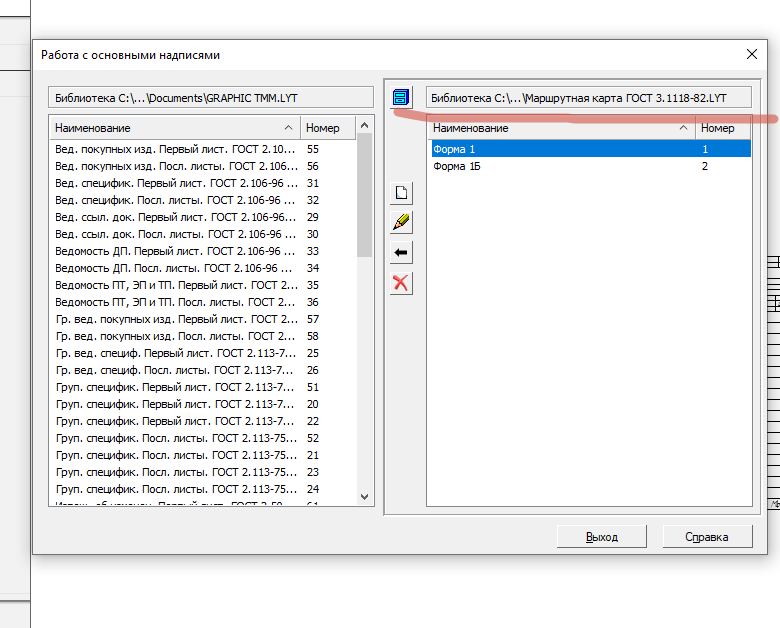

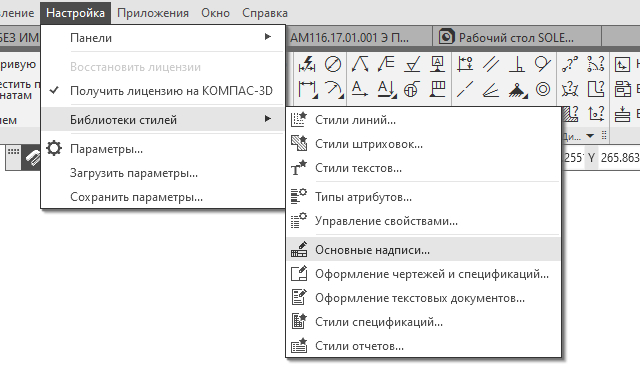

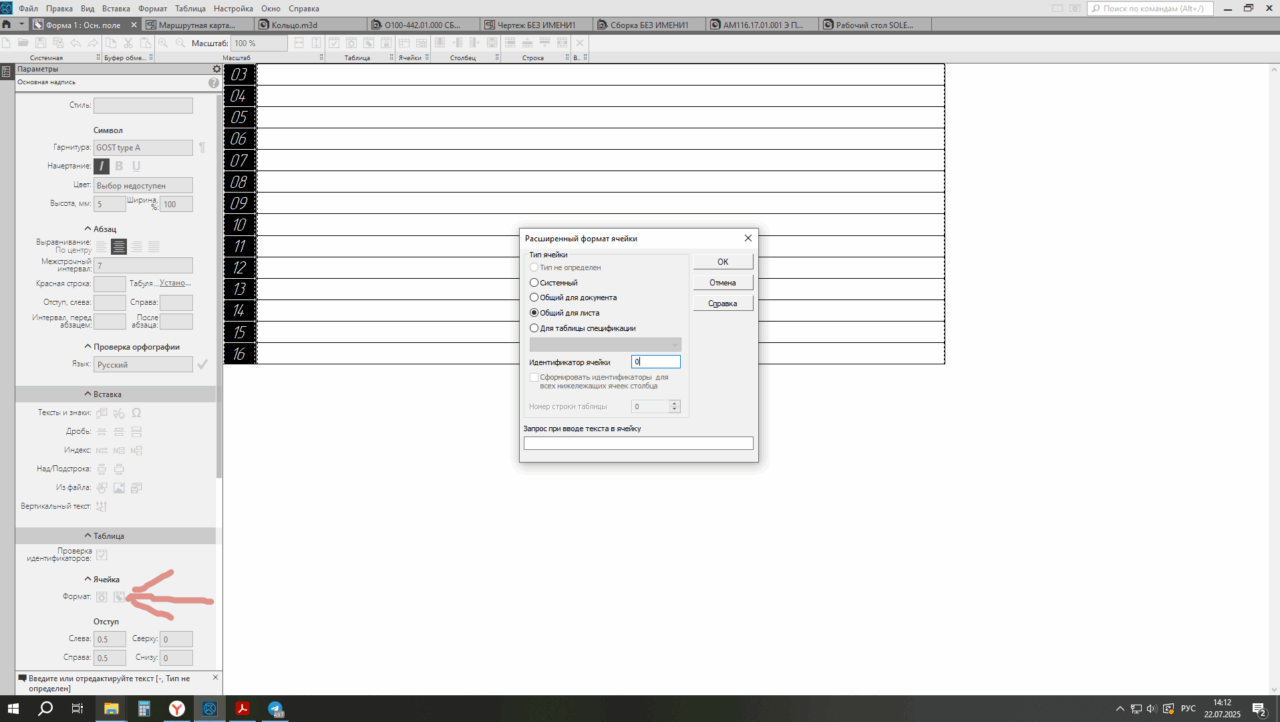

Можно отредактировать шаблон в компасе, но номера строки придется вручную вписывать каждый раз. Пошаговую инструкцию скинул по фоткам. Если удалить номера строк то надо будет вписать индентификатор ячейки в каждую ячейку.
