Бак циркуляционный для систем охлаждения

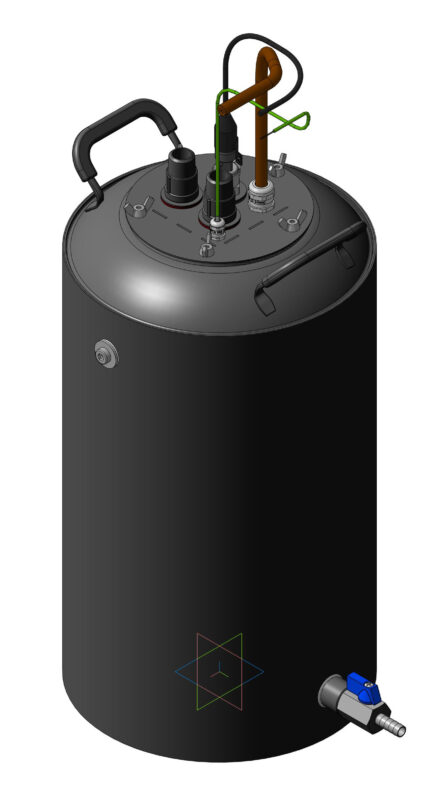

Бак циркуляционный 20 литров для охлаждения, например, элементов Пельтье. Модель построена на базе коммерчески доступного бака для дистиллятора и погружного насоса.

3D Модели Бак водяное охлаждение погружной насос

Автор

Максим Макаров

Дата

22.01.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 17.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

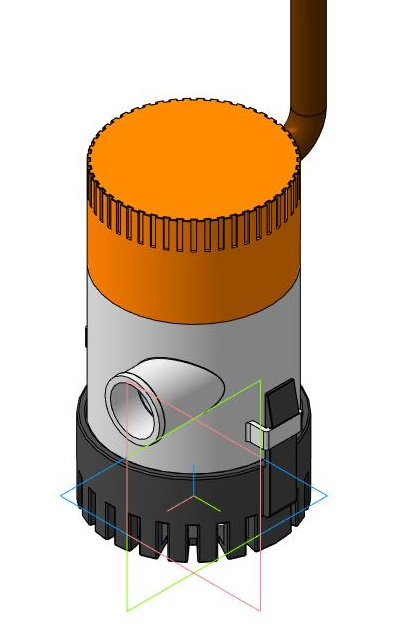

Насос
- Насос _ ХН02.m3d
- Насос в сборе _ ХН03.a3d
- Подводка газовая1 _ ХН031.m3d
- Подводка газовая2 _ ХН041.m3d
- Подводка газовая3 _ X053.a3d
- Подводка газовая3 _ ХН051.m3d
- Подводка газовая4 _ X056.a3d
- Подводка газовая4 _ ХН055.m3d
- Подводка газовая_Гайка _ ХН052.m3d
- Подводка газовая_Прокладка _ ХН054.m3d
- Фильтр _ ХН01.m3d
- Шланг1 _ ХН03.m3d
- Шланг2 _ ХН04.m3d
Бак
- Бак Сборка _ Х05.a3d
- Дно_ Х04.m3d
- Крышка _ Х01.m3d
- Крышка2 _ Х03.m3d
- Подвес_ Х07.m3d
- Прокладка _ Х06.m3d
- Прокладка _ Х08.m3d
- Прокладка1 _ Х13.m3d
- Ручка _ Х09.m3d
- СтенкаБок _ Х02.m3d
1Комплектующие
- best-krepeg.ru
  - Заклёпка резьбовая _ ЗР М5_1_5.m3d
- nzeta.ru
  - ЗЭТА-КВ-M16_4-8.m3d
  - ЗЭТА-КВ-M8_2-4.m3d
  - ЗЭТА-КВ-M8_2-4_Гайка.m3d
  - КВ-М18_5-10.m3d
  - КВ-М18_5-10_Гайка.m3d
- aliexpress.com
  - Штуцеры
    - Муфта G1_2.m3d
    - Удлинитель G1_2_304.m3d
  - Шаровой кран
    - Винт.m3d
    - Гайка1_2_304.m3d
    - Корпус.m3d
    - Прокладка22.m3d
    - Ручка.m3d
    - Шайба22.m3d
    - Шайба22_2.m3d
    - Шаровой кран _ ШК00 СБ.a3d
  - Термопара
    - Термопара бронированная _ ТП.ХА(К)-К2.И.0,3-4x300x4-3.m3d
  - Клапан предохранительный
    - Гайка КПр02.m3d
    - Клапан предохранительный _ КПр00 СБ.a3d
    - Корпус КПр01.m3d
    - Корпус КПр03.m3d
    - Уплотнитель1 КПр05.m3d
    - Уплотнитель2 КПр06.m3d
    - Шток КПр04.m3d
  - Датчик давления
    - MLH100PGB01A .m3d
    - MLH100PGB01Aplug.m3d
    - Гайка DIN432_NPT.m3d
    - Шайба _ ШДД10.m3d
    - Шайба _ ШДД10_силикон.m3d
Бак циркуляционный _ Х14.a3d

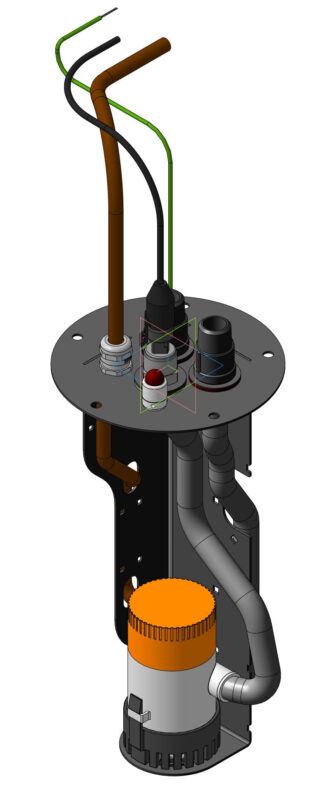

Погружная сборка _ Х08.a3d
