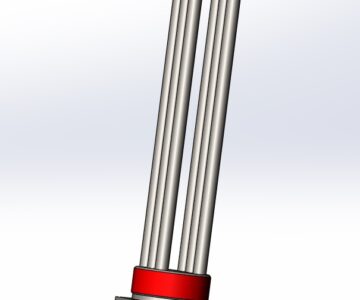

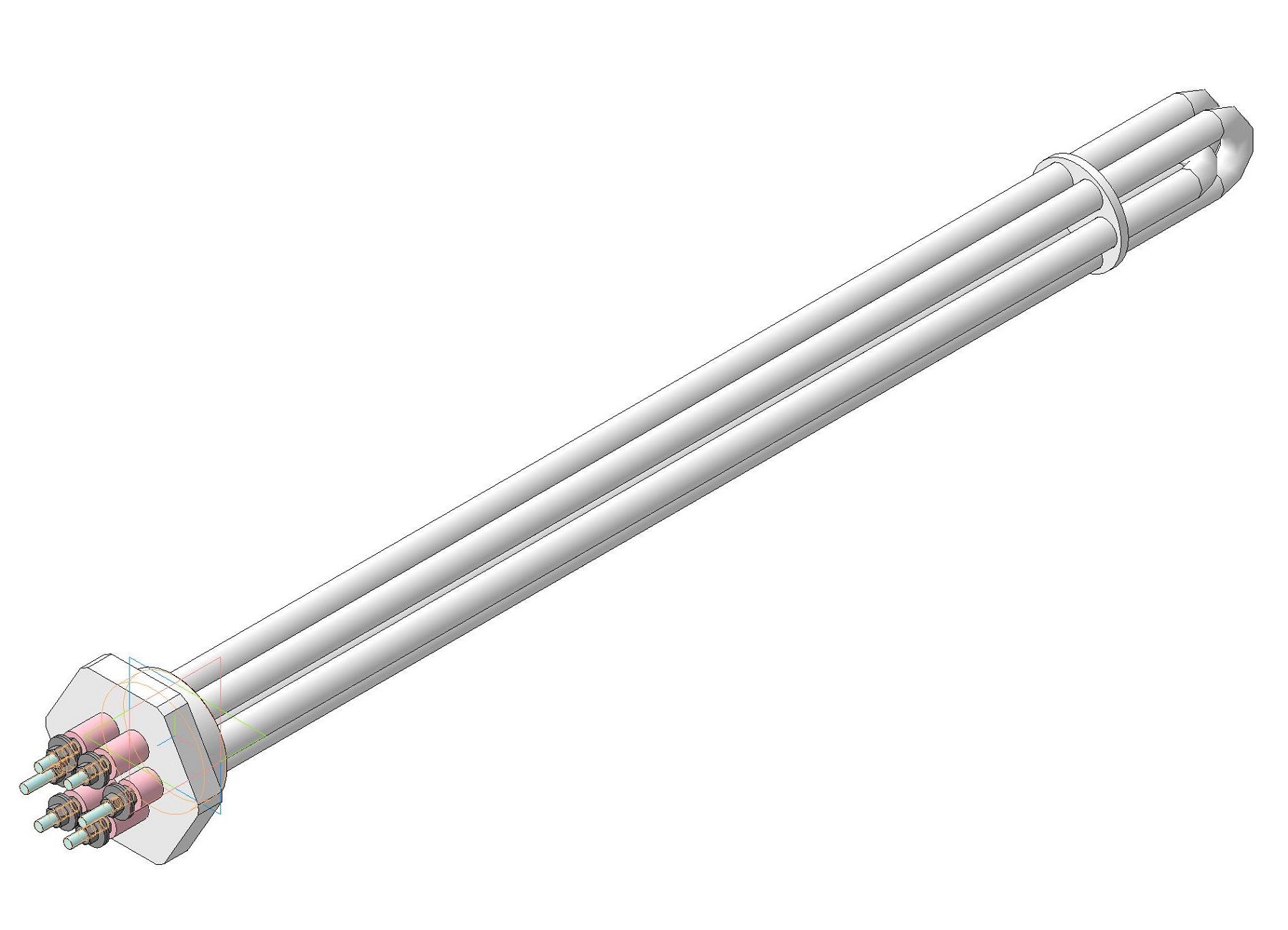

Блок ТЭНБ 10 кВт фланец G2"
Мощность блока ТЭН: 10 кВт
Напряжение: 220/380В
Вылет ТЕН максимальный: 600 мм
Диаметр греющего элемента: Ø 13мм
Материал ТЭН: нержавеющая сталь
Среда применения: вода
Масса: 1410 г
