Форсунка котла КВГМ-100

263

2223

Чертежи форсунки котла КВГМ-100 (котел водогрейный газомазутный теплопроизводительностью 100 Гкал/час) были изготовлены с целью
последующего изготовления форсунок и замены существующих вследствие их износа.

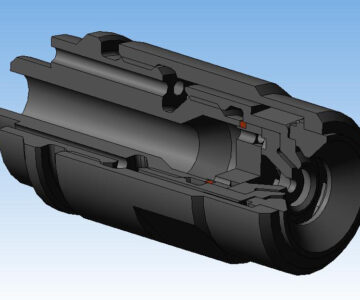

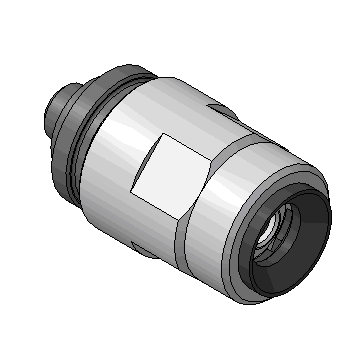

3D Модели КВГМ-100 Котел Форсунка

Автор

Максим Палыч Николенко

Дата

25.04.2014

Язык

Русский

Состав

3D сборка, чертежи для изготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Гайка внутренняя форсунки котла КВГМ-100.m3d
- Гайка наружная форсунки котла ГМ-50.m3d
- Гайка наружная форсунки котла КВГМ-100.m3d
- Завихритель форсунки котла КВГМ-100 существующий.m3d
- Корпус форсунки котла КВГМ-100.m3d
- Молочко хотел такие завихрители.cdw
- Распределитель форсунки котла КВГМ-100 существующий.m3d
- Сборка наглядного распределителя.a3d
- Сопло паровое правое форсунки котла ГМ-50.m3d
- Сопло паровое правое форсунки котла КВГМ-100.m3d
- ТР-149.00.00 СБ Форсунка КВГМ-100.cdw
- ТР-149.00.01 Завихритель топливный.cdw
- ТР-149.00.02 Распределитель.cdw
- ТР-149.00.03 Гайка внутренняя.cdw
- ТР-149.00.04 Сопло паровое правое.cdw
- ТР-149.00.05 Уплотнительное кольцо.cdw
- ТР-149.00.06 Гайка наружная.cdw
- Уплотнительное кольцо форсунки котла КВГМ-100.m3d
- Форсунка котла КВГМ-100.a3d
- Чертеж 2-х форсунок.cdw
- Чертеж гайки внутренней.cdw
- Чертеж завихрителя.cdw
- Чертеж корпуса.cdw
- Чертеж наружной гайки.cdw
- Чертеж распределителя.cdw
- Чертеж сопла правого.cdw
- Чертеж уплотнительного кольца.cdw
- Чертеж форсунки КВГМ-100 в сборе.cdw
- заявка на материалы.doc
