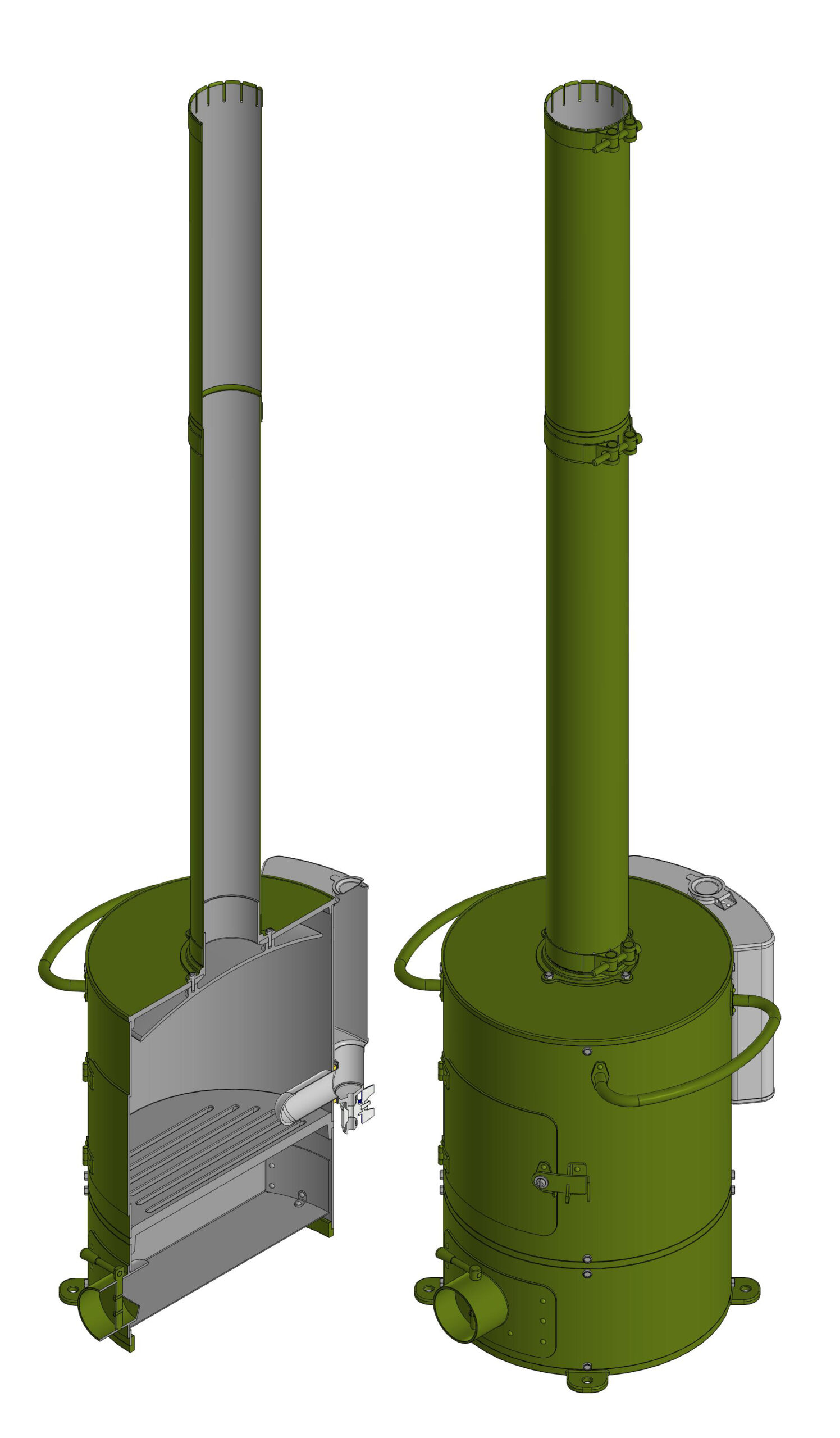

Печь палаточная предназначена для отопления палаток туристических, военных и другого назначения не капитальных временных убежищ. Печь оборудована съемным самоваром (3,2 литра) для кипячения воды и приспособлениями для просушки одежды в виде двух поручней по бокам, а так-же зольным выдвижным ящиком с регулируемым поддувалом. В конструкции печи есть встроенный искрогаситель, который является ещё и тепло-аккумулятором. Верхняя чугунная крышка используется для разогрева консервов. Дымовая труба диаметром 100 мм состоит из двух колен скрепляемых стальными хомутами. Материалы изготовления указаны в свойствах компонентов. Габаритные размеры печи без дымовой трубы — 484х462х559 мм, масса без трубы ~ 34,5 кг.
