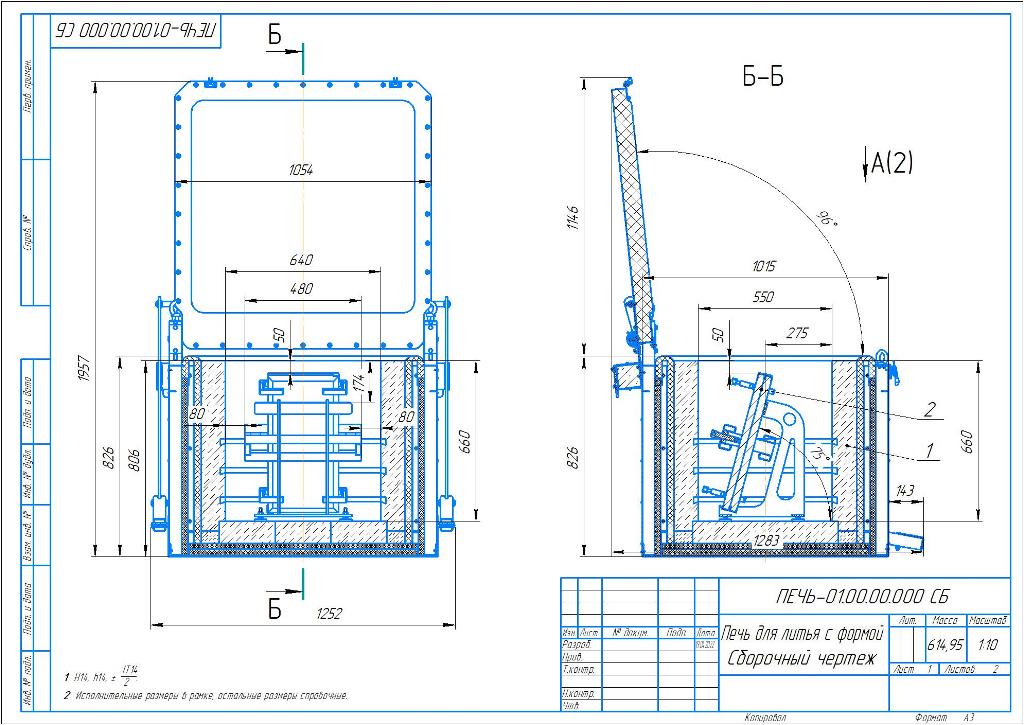

ПЕЧЬ-01.00.00.000 Печь для литья с формой

1
0
27
0
0
200

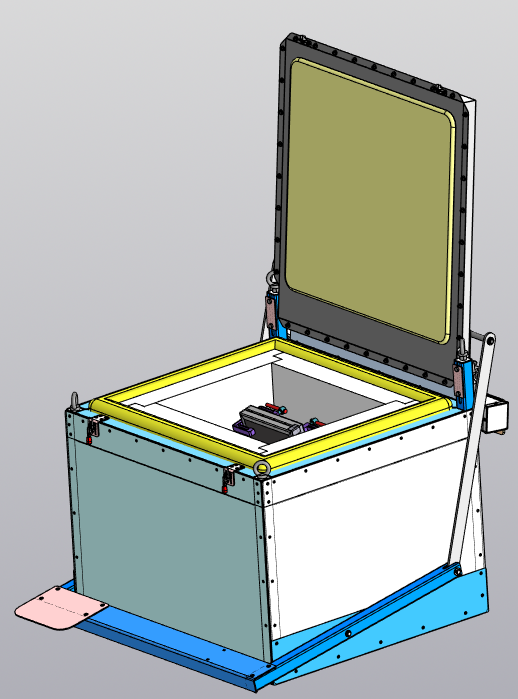

3D модель ПЕЧЬ-01.00.00.000 Печь для литья с формой

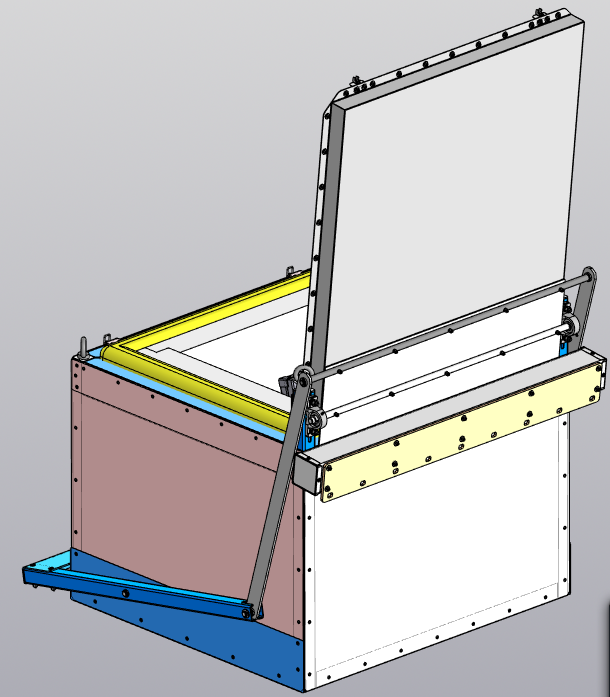

3D модель ПЕЧЬ-01.00.00.000 Печь для литья с формой
3D модель ПЕЧЬ-01.00.00.000 Печь для литья с формой

Печь электрическая для прогрева литейной формы. Обеспечивает качественное литьё медных сплавов подогревая и просушивая формы и обеспечивает плавную кристаллизацию отливки.
Полный комплект документации для изготовления печи: Модели, чертежи, спецификации, раскрой, отчёт по изделию. КОМПАС 3D v20.0.12.3193

3D Модели 3d модель печи для форм при литье
