Печь длительного горения для отопления помещения площадью не более 30 м2. Работает на всех видах твердого топлива кроме древесного угля. Время работы на одной закладке дров до 6-8 часов. Длительность горения достигается за счет камеры дожига газов. Распределение тепла и нагрев воздуха происходит благодаря конвекционным трубам которые свариваются вместе.
- Главная -
- Чертежи -
- Теплотехника -
- Печи -
- Печь длительного горения для отопления помещения площадью не более 30 м2
Печь длительного горения для отопления помещения площадью не более 30 м2
2
22
1024
15
1
30
Сообщить о проблеме
Автор
Виталий
Мельник
Дата
27.03.2019
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 15 SP2
Как открыть?
Содержимое архива
-
Печь длительного горения
-
Чашка переходная.m3d
-
Дверь в сборе.a3d
-
Дверь.m3d
-
Шинка двери внутренняя2.m3d
-
Отвод.m3d
-
Петля.m3d
-
Рамка2.m3d
-
Труба боковая.m3d
-
Эксцентрик.m3d
-
Стенка задняя.m3d
-
Рамка.m3d
-
Секция.a3d
-
Шинка.m3d
-
Уголок.m3d
-
Стенка передняя.m3d
-
Труба верхняя малая.m3d
-
Ручка эксцентрика.m3d
-
Втулка.m3d
-
Заслонка.m3d
-

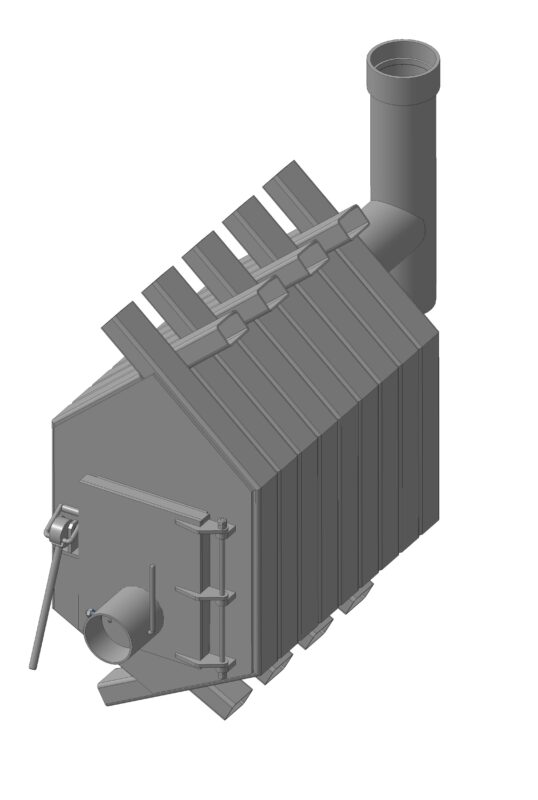

Печь длительного горения.jpg
-
Перемычка.m3d
-
Труба верхняя.m3d
-
Шинка 260.m3d
-
Бонка.m3d
-
Шинка внутреняя.m3d
-
Отбойник.m3d
-
Печь длительного горения.a3d
-
Крышка.m3d
-
Планка.m3d
-
Отстойник конденсата.m3d
-
Корпус заслонки.m3d
-
Шинка двери внутренняя.m3d
-
Шпилька.m3d
-
Пружина.m3d
-
Палец.m3d
-
Труба нижняя.m3d
-
Экран.m3d
-
Пробка.m3d
-
Труба нижняя малая.m3d
-
Инжектор.m3d
-
Ручка заслонки.m3d
-
Ухо.m3d
-
Петля стопорная.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-3896857
Halk
Роман Ченчик
Комментарии
1
Виталий
Мельник
Автор
27.01.2022 в 13:42
Ссылка на комменарий 337982
У меня точно такая установлена в гараже. Печь рабочая греет хорошо и долго. Для тех кто будет такую варить - закладывайте диаметр дымохода не менее 140 мм. Если диаметр будет меньше, дым будет в помещении.
