Печь камерная с выдвижным подом

616

400

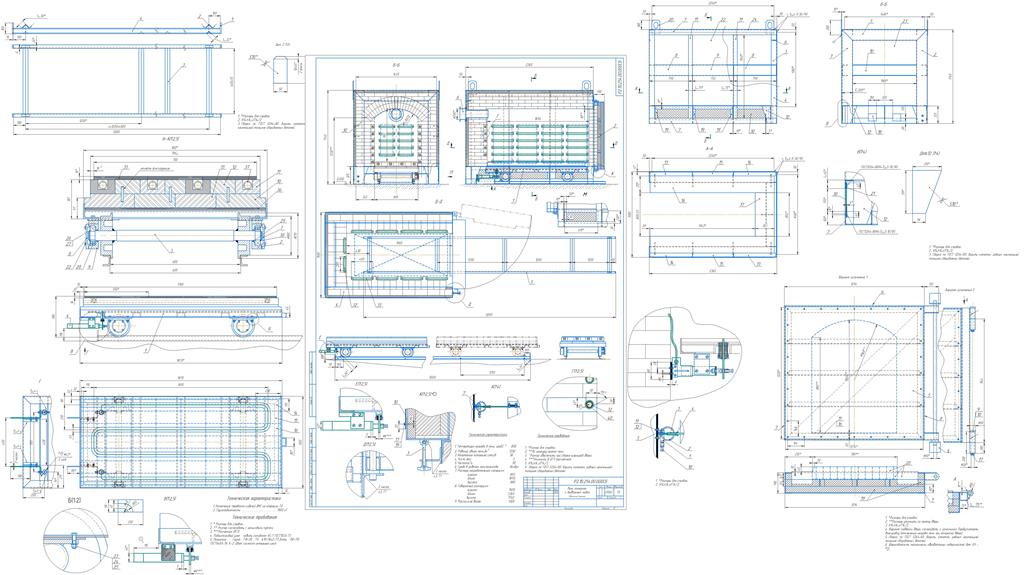

Полный пакет конструкторской документации для изготовления камерной печи с выкатным подом.

Техническая характеристика
1. Температура нагрева в печи, град.С 800
2. Рабочий объем печи,дм 1250
3. Напряжение питающей сети,В 38
4. Число фаз 3
5. Частота,Гц 50
6. Среда в рабочем пространстве воздух
7. Размеры нагревательной камеры,мм
ширина 805
длина 1890
высота 880
8. Габаритные размеры,мм
ширина 1600
длина 2360
высота 1740
9. Масса,кг,не более 1300

выкатной Камерная печь ПОД

Автор

Никита

Дата

23.04.2022

Язык

Русский

Состав

Сборочный чертёж, монтажный чертёж, спецификация

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

печуга
- Р2.10.248.00.030-02_корпич 2.cdw
- Р2.10.248.00.030-01_корпич 1.cdw
- Р2.10.254.00.000СБ_печь камерная с выдвижным подом.cdw
- Р2.10.254.04_каркас печи
  - Р2.10.254.04.005_переклаина.cdw
  - Р2.10.254.04.013_обрамление.cdw
  - Р2.10.254.04.006_переклаина.cdw
  - Р2.10.254.04.00.000СБ_каркас печи.cdw
  - Р2.10.254.04.001_стойка левая.cdw
  - Р2.10.254.04.00.000СП_каркас печи.spw
  - Р2.10.254.04.020_петля.cdw
  - Р2.10.254.04.003_стойка левая.cdw
  - Р2.10.254.04.014_обрамление.cdw
  - Р2.10.254.04.002_стойка правая.cdw
  - Р2.10.254.04.004_стойка правая.cdw
- Р2.10.254.00.000СБ_печь камерная с выдвижным подом.pdf
- Р2.10.254.00.000СП_печь камерная с выдвижным подом.pdf
- Р2.10.254.00.000СП_печь камерная с выдвижным подом.spw
- Р2.10.254.01_тележка
  - Р2.10.248.01.00.010_кирпич №10.cdw
  - Р2.10.248.01.00.015_кирпич №15.cdw
  - Р2.10.254.01.04_штекер
    - Р2.10.248.01.04.002_изолятор.cdw
    - Р2.10.248.01.04.007_изолятор.cdw
    - Р2.10.248.01.04.004_клемма.cdw
    - Р2.10.248.01.04.003_кронштейн.cdw
    - Р2.10.248.01.04.005_гайка.cdw
    - Р2.10.254.01.04.001_токопровод.cdw
    - Р2.10.254.01.04.000СП_штекер.spw
    - Р2.10.248.01.04.006_патрубок.cdw
    - Р2.10.254.01.04.000СБ_штекер.CDW
  - Р2.10.248.01.01_рама
    - Р2.10.248.01.01.000СБ_рама.cdw
    - Р2.10.248.01.01.000СП_рама.spw
    - Р2.10.248.01.01.003_балка.cdw
  - Р2.10.248.01.00.014_кирпич №14.cdw
  - Р2.08.011.00.007-крышка.CDW
  - Р2.10.248.01.00.016_кирпич №16.cdw
  - Р2.10.248.01.00.000СП_тележка.SPW
  - Р2.08.011.02_корпус подшипника
    - Р2.08.011.02.000СП_корпус подшипника.SPW
    - Р2.08.011.02.000СБ_корпус подшипника.CDW
  - Р2.10.254.01.00.000СБ_тележка.cdw
  - Р2.10.248.01.03_колёсная пара
    - Р2.10.248.01.03.001_колесо.cdw
    - Р2.10.248.01.03.000СБ_пара колёсная.CDW
    - Р2.10.248.01.03.000СП_пара колёсная.SPW
    - Р2.10.248.01.03.002_вал.CDW
  - Р2.10.248.01.00.011_кирпич №11.cdw
- Р2.10.254.00.000МЧ_печь камерная с выдвижным подом (для строителей).cdw
- Р2.10.248.07_гнездо
  - Р2.10.248.07.003_токопровод правый.cdw
  - Р2.10.248.07.000СП_гнездо.spw
  - Р2.10.248.07.002_кольцо пружинное.cdw
  - Р2.10.248.01.04.004_клемма.cdw
  - Р2.10.248.07.005_кронштейн.cdw
  - Р2.10.248.07.000СБ_гнездо.cdw
  - Р2.10.248.07.004_токопровод левый.cdw
- Р2.10.248.00.030-03_корпич 3.cdw
- Р2.10.254.00.010_планка транспортировочная.cdw
- Р2.10.248.02_дверь
  - Р2.10.248.02.00.000СБ_дверь.cdw
  - Р2.10.248.02.01.000СБ_каркас
    - Р2.10.248.02.01.000СБ_каркас.cdw
    - Р2.10.248.02.01.000СП_каркас.spw
  - Р2.10.248.02.00.000СП_дверь.spw
- Р2.10.248.05_узкоколейка
  - Р2.10.248.05.000СБ_узкоколейка.cdw.spw
  - Р2.10.248.05.000СБ_узкоколейка.cdw
