Печи на отработанном масле (отработке)

395

150

3D модель Печи на отработанном масле (отработке)

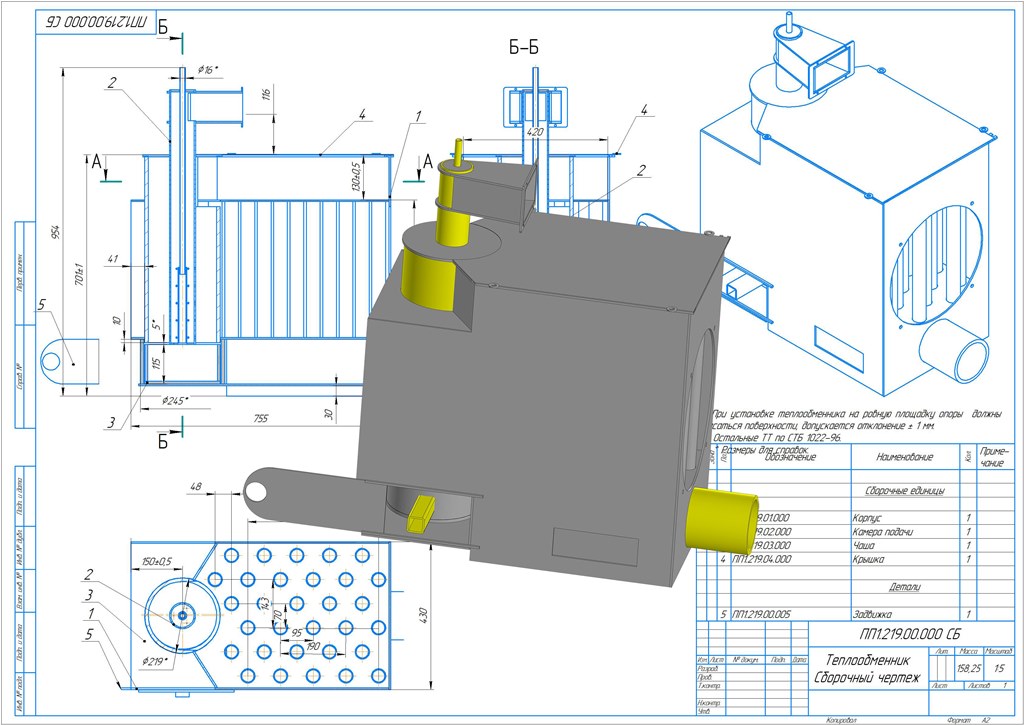

Печи на отработанном масле (отработке), габаритные размеры 750х430х950 (дл-ш-в), При использовании в качестве топлива отработанного масла все-таки требуется и дожигание вне чаши, для чего в воздуховоде делают отверстия и прорези. Получается нечто вроде камеры сгорания простых печей на отработке, вывернутой наизнанку. Чертеж печи такого типа мощностью около 15 кВт при расходе топлива 1-1,5 л/час, в зависимости от его качества, приведен ниже.

3D Модели отработанное масло печь

Автор

Александр Белошейкин

Дата

15.10.2022

Язык

Русский

Состав

3D Сборка с деталировкой и чертежи

Софт

КОМПАС-3D v20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ПЕЧКА на о. масле - ПП1.219.00.000
