Шнековая плавильная печь

250

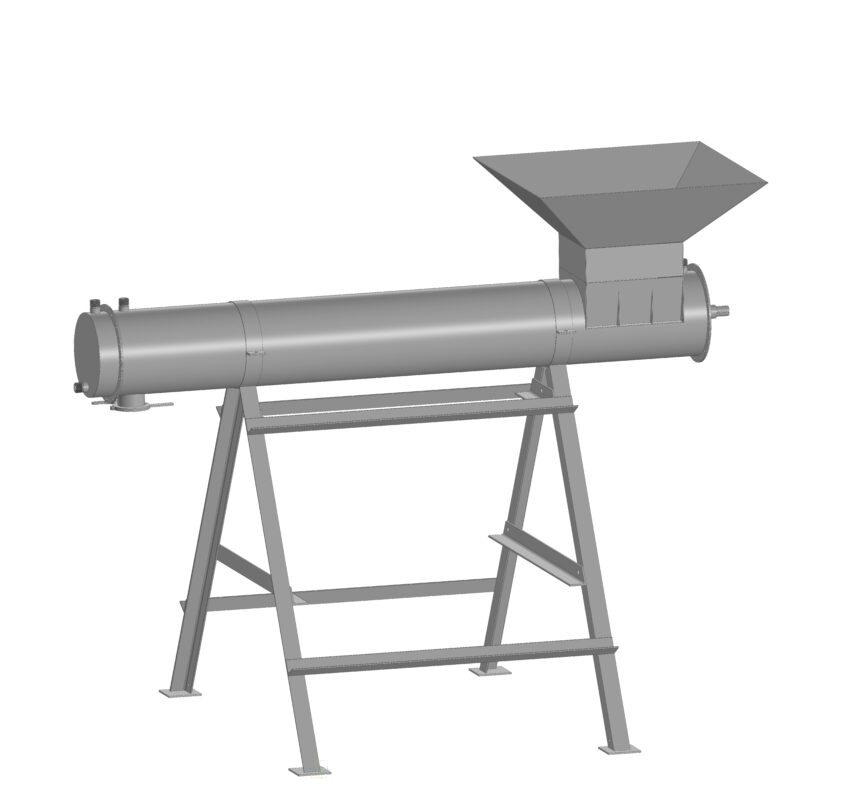

Шнековая плавильная печь для плавки легкоплавких сыпучих материалов (температура плавления до 300 градусов). Нагрев осуществляется с помощью разогретого машинного масла, подаваемую в рубашку печи. Шнековый подаватель перемешивает материал и продвигает по туннелю пеци. Сброс расплавленного материала осуществляется через шибер. В зависимости от исходного сырья рассчитывается (либо экспериментальным путем получается) скорость вращения шнека и температура теплоносителя. Процесс плавки непрерывный (производительность, в среднем, 10 литров расплавленного материала в минуту).

3D Модели Печь плавильная шнековая Шнековая плавильная печь

Автор

user-3920830

Дата

13.11.2024

Язык

Русский

Состав

3д модель шнековой плавильной печи; шнековый подаватель материала из бункера; плавка материала в туннели печи.

Софт

КОМПАС-3D v20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Деталь.m3d
- Ложе.m3d
- Ножка1.m3d
- Ножка2.m3d
- Пятак.m3d
- Ребро.m3d
- Ребро бок.m3d
- Ребро мал.m3d
- Сборка Козлик печи.a3d
- Сборка козлик.a3d
Вал_нач.m3d
Воронка_ребро1.m3d
Воронка_ребро2.m3d
Загатовука кольцо.m3d
Заглушка.m3d
Кольцо.m3d
Короб_косынка.m3d
Короб_ребро.m3d
Короб_робро_скр.m3d
Коц вала.m3d
Лопасть.m3d
Лопатка шнека.m3d
Паронитовая прокладка.m3d
Подшипник.m3d
Подшипник_крышка.m3d
Подшипник_фланец.m3d
Подшипниковый узел.m3d
Подшипник прения.m3d
Пол_торец.m3d
Прям_торец.m3d
Р_лопатка.m3d
Р_лопатка2.m3d
Р_труба_внут.m3d
Р_труба_наружная.m3d
Ребро.m3d
Ребро короб1.m3d
Ребро короб2.m3d
Сборка Плавильной печи.a3d
Сборка воронка.a3d
Сборка крышки.a3d
Сборка печи.a3d
Сборка печи2.a3d

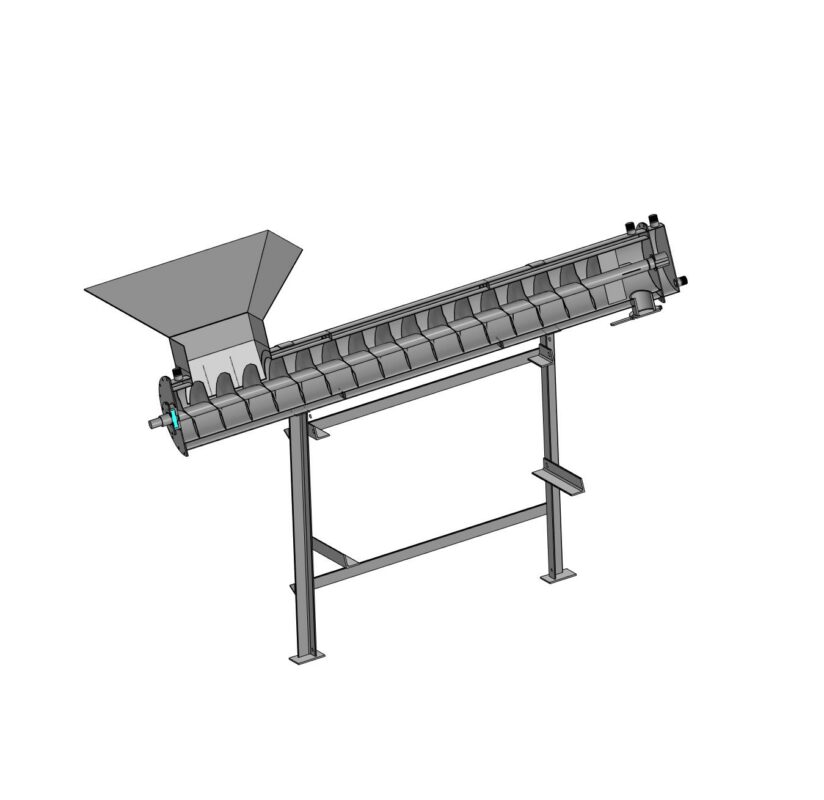

Сборка разрез.cdw
Сборка фланец задний.a3d
Сборка шибер.a3d
Сборка шнек.a3d
Сборка шнек2.a3d
Сливной патрубок.m3d
Труба_внут.m3d
Труба_нар.m3d
Узел подшипника трения.m3d
Фланец задний.m3d
Фланец передний.m3d
Фланец труба зад.m3d
Фланец труба перед.m3d
Шибер_крышка.m3d
Шибер_фланец.m3d
Шнек.m3d
Шнек2.m3d
Шнековая плавильная печь.jpg
Штуцер.m3d
