Возникла потребность в алюминиевых заготовках для токарной обработки металла. Я сделал печь, которая нуждалась в газовой горелке, чтобы плавить алюминий. Газовая горелка была сделана пропорционально мощности соответствующей печи. Производительность 3-5 л алюминия за плавку.

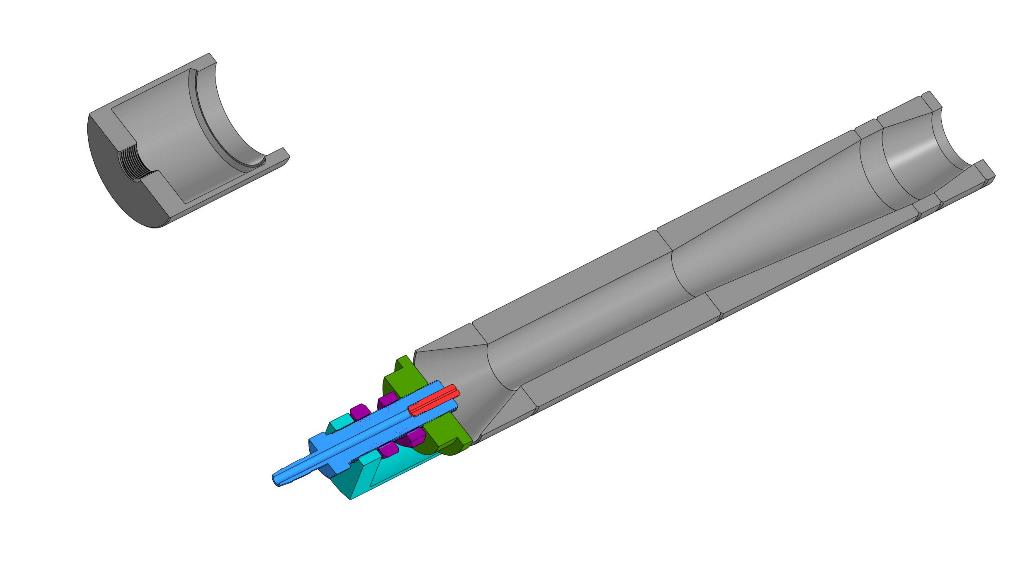

Файл представляет собой чертеж-эскиз всех деталей, проекцию 3D модели со сборкой, и оригинал документа для ознакомления внутренние линейные размеры разложеныe в пропорциях диаметра газовой горелки, из которого я вычислил размеры и описание.
Все детали, кроме сопла, изготовлены из СТ 45. Сопло изготовлено из CU
